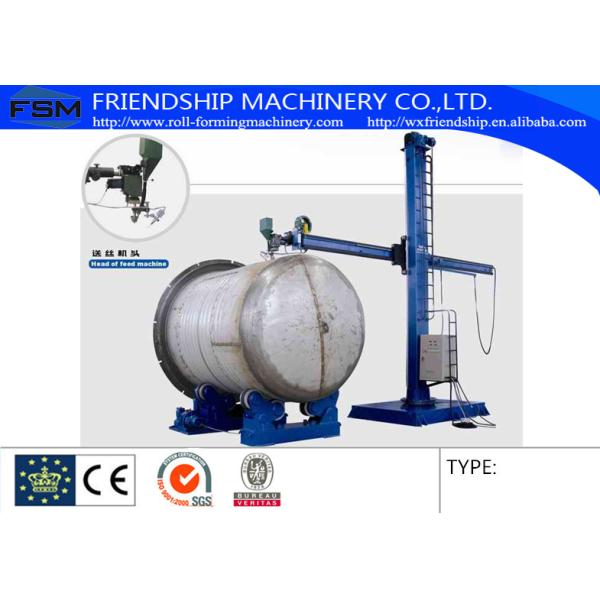

Линия заварки поворачивая крен и сваривая манипулятор танка

Центр автоматной сварки

1. инструкция оборудования

Манипулятора заварки можно составить автоматического механического оборудования заварки через вращатель заварки,

сварочный манипулятор. Он использован для внутренних и внешних круговых шва заварки, косого шва и внутреннего

и внешний продольный шов заварки он имеет функции двигать, вращать, повышаться и траверсировать.

Позиционер турнтабле пола делает часть поворачивая 360 ° в горизонтальном направлении. Он типикал

вспомогательное оборудование во время процесса заварки.

Центр автоматной сварки главным образом составлен манипулятора заварки, позиционера турнтабле пола и

 источник заварки. При работе, кулак сделать часть на позиционере турнтабле пола и повернуть

вращатель заварки для того чтобы сделать воркпьесе остаться, что сварить отростчатыми требованиями. После этого сделайте сварочный огонь

отрегулируйте к некоторому положению изделия при сварке через виды движения манипулятора заварки. На продолжайте, начинайте

сварочный аппарат и поворачивает работ-часть позиционером для того чтобы осуществить автоматную сварку.

2. технический параметр

Манипулятор заварки

Стиль ● структурный: зафиксированный с вращением

Ход ● вертикальный эффективный: 2000мм

Ход ● горизонтальный эффективный: 2000мм

Скорость высоты заграждения ●: о 300мм/мин

Скорость траверзы заграждения ●: 100-1000мм/мин

Сила мотора ●: 0.91кв

Режим управления скоростью ● горизонтальный: Регулировка скорости частоты АК переменная

Угол вращения столбца ●: ±180° (ручное)

Сварочный манипулятор

Емкость нагрузки ●: 2Т

Сила мотора вращения ●: 1.1КВ

Сила мотора наклона ●: 1.5КВ

Диаметр Ворктабле ●: φ1400мм

Скорость вращения Ворктабле ●: 0.05-0.5рпм

Скорость наклона Ворктабле ●: 0.23рпм

Угол наклона ●: 0-120 степень

Форма соединения таблицы ●: М20×4 (тип слот т)

Цыпленок ●: собственная личность центризуя модель

3. особенность представления

Манипулятор заварки составлен столбца, носа заграждения и повышаться. Столбец прямоугольник, и на своем

верхняя часть там механизм заграждения повышаясь который двойной луч. Мотор управляет шестерней червя и червем

редуктор и цепное колесо и цепь приводов. Один конец цепи соединен с прибором проводника заграждения, и

другой конец фиксирован на утюге баланса в столбце. 8 групп в составе блок шкива который эксцентричен

структура вала на месте проводника заграждения. Повышаться и изгибать заграждения проконтролированы частотой переменной АК

 быстро пройдите регулировка которую можно отрегулировать согласно потребностям заварки. Голова сварочного аппарата

 зафиксированный на фронте заграждения, и носе смогите уравновешивать вверх и вниз, справедливо и налево.

Сварочный манипулятор используемая типичная структура вашгерда, который нужно приспособиться к требованиям большой тоннажности

сваривать. Для уменьшения вращающего момента наклона, средний луч используемый тип у для уменьшения высоты силы тяжести

работ-часть.

Во время процесса заварки заземленный кабель необходимо соединиться с проводным прибором. Проводной прибор

соединенный с таблицей смогите убеждаться процесса заварки петли формы. Проводной прибор

сползающ проводной подшипник, с проводным затиром. МАКСИМАЛЬНОЕ проводное течение может быть 1000А.

Комплексное оборудование принимает предварительный режим централизованного контроля троицы. Оно значит эту заварку

сварочный манипулятор манипулятора и функции сварочного аппарата можно сплавить совместно органически к

осуществите сваривать лучше. В то же время, он также оборудован с коробкой дистанционного управления которая имеет все

функции деятельности этой машины, который нужно привестись в действие удобно.
