Черепица металла Канады стандартная делая машину

Быстрая деталь:

1. Толщина: 0.4mm-0.6mm
2. Материал: Высококачественная пре-покрашенная катушка
3. Ширина входного сигнала: 1219mm
4. Эффективная ширина: 1114±5mm
5. Материальный вес: 5MT нормально
6. Диаметр катушки внутренний: 508mm
7. Управляемый путь: управляемым мотором AC или мотором Сименс с коробкой передач на каждом этапе для того чтобы улучшить точность
8. Отжимать допуск расстояния лестницы: ±0.5mm
9. Резать допуск: ±1mm

Применение:

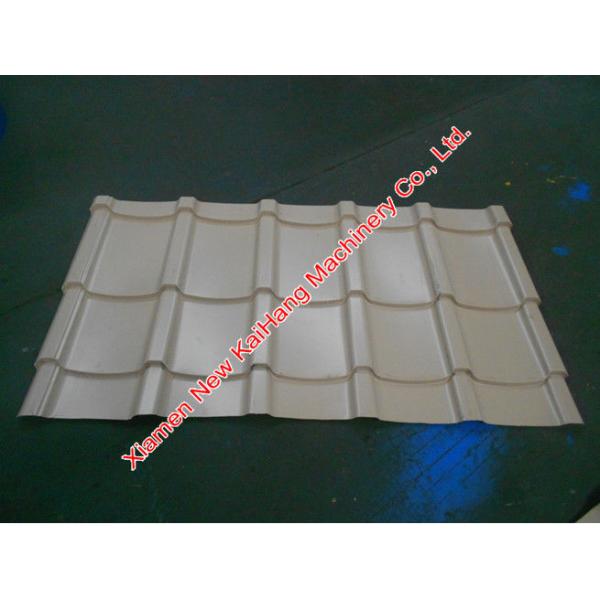

Черепицы шага металла произведенные застекленным креном плитки формируя машину от высококачественных пре-покрашенных листов большинств время для того чтобы примениться как толь на виллах или некоторых жилых домах.

Только одно но основное отличие между черепицей застекленной металлом и регулярной панелью крыши металла: Шаги! Вообще говоря, регулярная панель крыши металла с шагами вызвана черепицей застекленной металлом!

Список машины:

1. Гидравлический ООН-койлер или ручной шкаф де-койлера
2. Крен бывший
3. Прибор гидравлической лестницы отжимая
4. Гидравлический режа прибор после отжимать плитки шага
5. Побегите вне шкаф
6. Системы управления PLC

Описание/технические детали параметра полной строки:

• ООН-койлер 5TX1250mm гидравлический с автомобилем катушки

Гидравлическая система для того чтобы расширить отверстие катушки внутреннее, мотор насоса: 3KW

Катушка Inner-diameter= 510±30mm

Емкость нагрузки: Максимальные 5 тонн, ширина максимальное 1250mm катушки

Сплющите клин для того чтобы расширить тип

Управляя мотор для того чтобы повернуть катушку, 3KW

• Ролик входа & ручной Пре-режа прибор (использующие энергию ООН)

Умный отрезанный контроль

Отрезать конец заключительной части листа только

Работая толщина: максимальные 0.6mm

• Крен формируя машину с лестниц-чертежом и режа детали как внизу таблица:

• Система управления PLC

PLC бренда Сименс и экран касания, инвертор бренда перепада Schneider/Shihlin/, кодировщик Omron

Контролируйте количество, рисуя длину (250-350mm) & режа длину (min.800mm) автоматически.

Обрабатыванное изделие на определенную длину tolerance≤±1mm

Управляющее напряжение 24V

• Шкаф использующий энергию ООН, 3 блока продукта

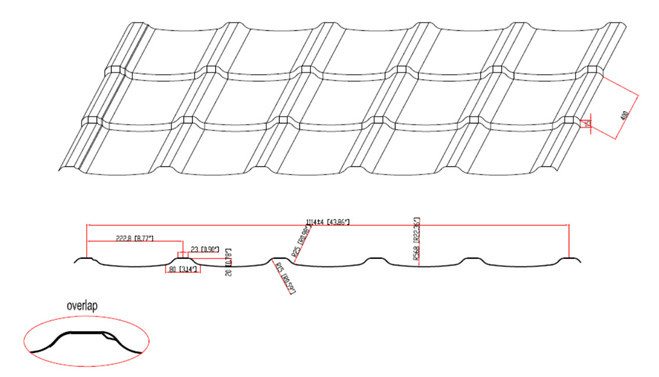

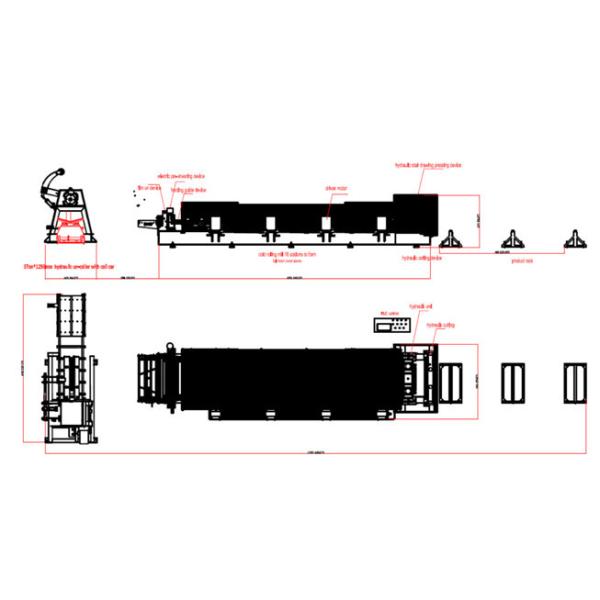

Изображения ссылки чертежа/плана/оборудования профиля:
