Панель Boxbeam формируя машину, холоднопрокатную, гальванизированную сталь

Быстрая деталь:

1. Толщина: 1.5mm-2.0mm
2. Материал: Оцинкованные жести
3. Материальный вес: 5Mt
4. Диаметр катушки внутренний: 510mm
5. Управляемый путь: управляемым 11kw мотор
6. Резать путь: гидравлическим блоком питания
7. Резать допуск: ±1mm

Применение:

Луч коробки как основная часть вместе со стойкой, Uni, l слот и панель коробки полные системы полок

Разница между c и лучем что луч соединение раздела 2 c совместно

Так, 2 части для крена бывшего, одна сформировать раздел c формы 95% и 3 этапа крена бывших для того чтобы соединить их совместно для того чтобы сделать луч коробки

Список машины:

1. Гидравлический Де-койлер или ручной шкаф ООН-койлера
2. Пре-выравнивать прибор
3. Крен формируя машину 1
4. Гидравлический пост- отрезанный прибор
5. Побегите вне таблица
6. Системы управления PLC
7. Крен формируя машину 2 для того чтобы соединить раздел c

Описание/технические детали параметра полной строки:

• ООН-койлер 5TX600mm гидравлический или ручной де-койлер

использующий энергию ООН; Capacity= MAX.5Ton нагрузки

Гидравлическая система для того чтобы расширить отверстие катушки внутреннее, мотор насоса: 3KW

Катушка inner-diameter=510+/-30mm

Катушка Width= MAX.600mm

Вращение дорна: Тип проекта

• Пре-выравнивать прибор

На уровне Пре прибор с 4 над 3 валами для того чтобы извлечь Катушк-набор

Делите такой же мотор с креном бывшим

• Крен формируя машину с деталями вырезывания как внизу таблица:

• Система управления PLC

Контролируйте количество & длину вырезывания автоматически

Совмещенный с: PLC бренда Сименс и экран касания

Кодировщик инвертора, Omron бренда Schneider, etc

Обрабатыванное изделие на определенную длину tolerance≤±1mm

Управляющее напряжение 24V

• Шкаф продукта 4 метра длиной, свернул тип

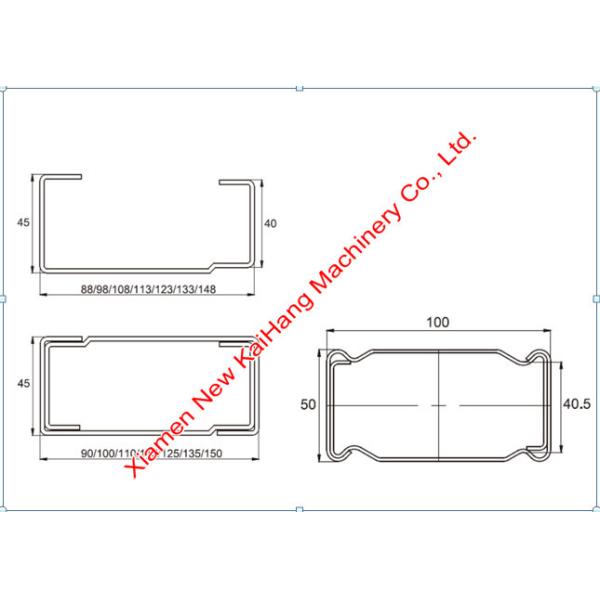

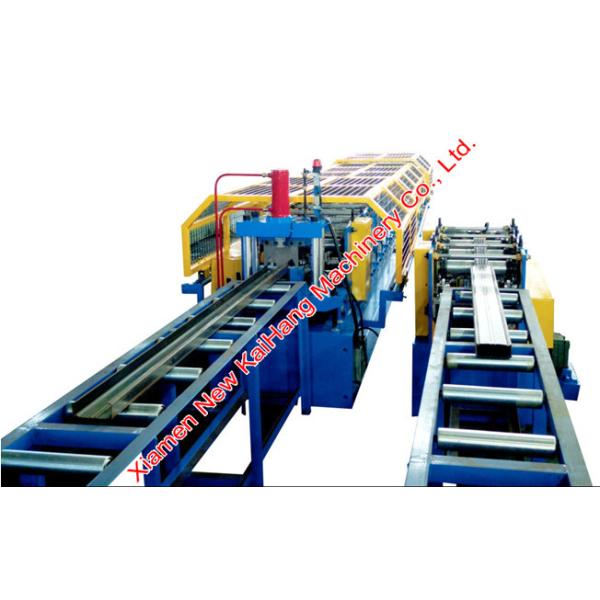

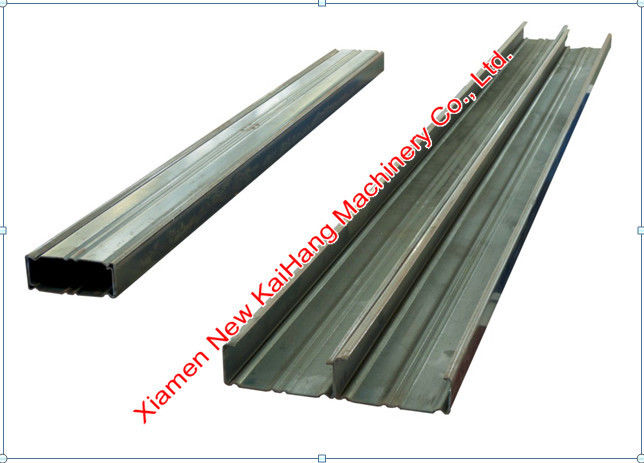

Изображения ссылки чертежа/плана/оборудования профиля:
