Крен панели толя ИС30-200-1000 формируя машину

1. спецификация материала

Соответствующий материал: Покрашенная стальная пластина, гальванизированная сталь

Ширина сырья: 1250мм

Толщина: 0.3-0.8мм


2. Параметры машины детальные

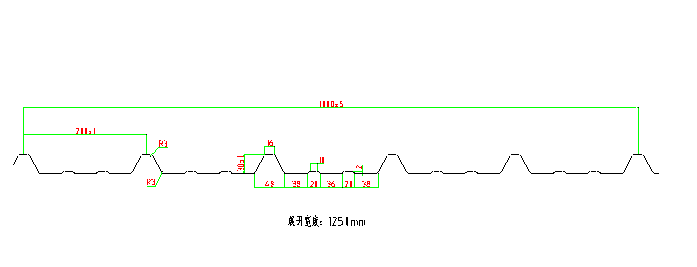

3. Чертеж профиля

4. Диаграмма потока процесса

Ручная таблица Формировать-вырезывания-вне Ункоилер-Пре-вырезывани-крена

5. Спецификация компонентов

(1) ООН-койлер руководства 5Т

• Ширина питаться: 1250мм
• Возможность: 5 тонн
• Взаимо- диаметр: 500-590мм
• Максимал вне диаметр: 1500мм
• Режим расширяет &фигхт: внутренний расширьте &фигхт руководством
• Путь питаться: ручной

Пре-вырезывание (2)

• Пре-вырезывание устанавливает после питаться для катушки изменения клиента только
• Тип вырезывания: ручной
• Функция: для замены катушки
• Количество: 1

(3) главный крен формируя машину

• Материал ролика: Поверхность АСТМ1045 покрытая хромом с хромом
• Диаметр вала: материал ¢70мм: САЭ1045 с гасить и закалять
• Большая ЭВМ заваркой луча 350Х
• Структура машины: штендер проводника

(4) мобильная защитная сетка

• Для избежания аварий, машина будет предусматривана с мобильной защитной сеткой

(5) гидравлическая система вырезывания

• Резать после формировать: Отрежьте лист после крена формируя к необходимой длине
• Пользы 2 гидравлических цилиндра для деятельности.
• Материал лезвия: Кр12, твердость 58-62 ХРК
• Мощность резания гидравлическим, 4КВ
• Давление деятельности: 12Мпа регулируемое
• Измерять длины: Автоматический измерять длины кодировщика
• Допуск длины: +/- 1.5мм для каждого конечного продукта части

(6) шкаф компьютерного управления

• Программабле установка длины и количества профиля
• Язык операционной системы: Английский язык и китаец
• Компьютер используемый для того чтобы контролировать длину & количество. Машина автоматически обрабатывает изделие на определенную длину и количество стопа когда необходимо достигано

• ПЛК: Панасоник или кустомеризатион
