Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности
Спецификации
Номер модели :
VSSJAF
Место происхождения :
Китай
Количество минимального заказа :
1
Название продукта :
Разбирать двойник служит фланцем соединение передачи
Ключевое слово :
Разбирать двойник служит фланцем соединение передачи
Размер :
DN80----DN3000
Материал :
Сталь углерода, нержавеющая сталь
Давление деятельности :
0-6MPa
Стандарт фланца :
DIN, ANSI, BS, JIS, КАК
Описание

Двойное соединение расширения предела фланца

Двойное соединение расширения предела фланца составлено тела, кольца запечатывания, железы, трубы краткости расширения и других главных компонентов. На основании первоначального представления свободного соединения расширения рукава, добавлен прибор предела, и максимальное расширение запирается с двойными гайками. Трубопровод может расширить свободно в позволяемом количестве расширения. Как только он превышает свое максимальное количество расширения, он сыграет предел для обеспечения безопасной работы трубопровода. Он особенно использован для соединения в трубопроводе с вибрацией или некоторыми наклонением и поворачивать.

Представление двойного соединения расширения предела фланца

1. Установка проста и удобна, удобна для установки клапана, и может принести растяжение по оси трубопровода.

2. Продукт составлен отливки или сваривать металла. Свободная часть рукава принимает трапецоидальное резиновое герметизируя кольцо. Под действием железы и болта, герметизируя кольцо принуждается для того чтобы деформировать между наружной стеной трубы расширения совместного тела для статического запечатывания путем использование принципа резиновой упругой деформации обжатия.

3. Металл и кольцо запечатывания будут выбраны в строгом соответствии с требованиями к представления и потребителя обслуживания.

4. В трубопроводе, оно не может только эффектно компенсировать и разрешить тягу трубопровода и слепой плиты, а также облегчить установку, обслуживание и замену водяной помпы и клапана.

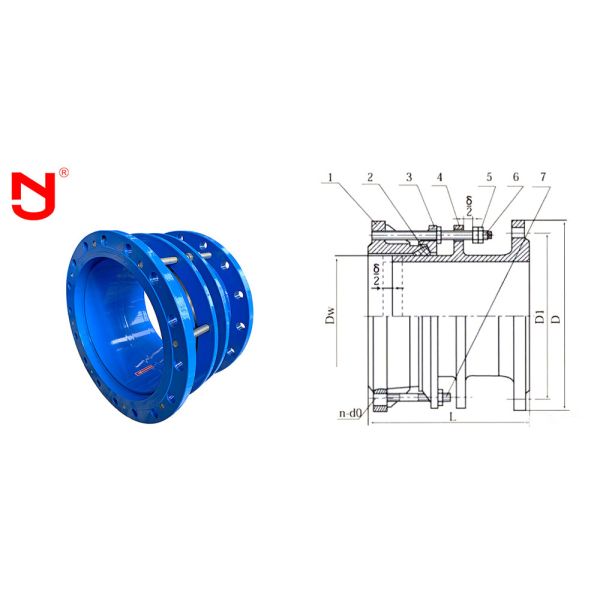

Двойное соединение расширения предела фланца

Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности

НЕТ.

 Имя Количество Материал
1

Тело

 1 QT400-15, Q235A, ZG230-450,20
2 Набивка 1 NBR
3 Следующий 1 QT400-15, Q235A, ZG230-450,20
4 Ограниченная короткая труба 1 Q235A, 20,16Mn
5 Болт n Q235A, 35,1Cr8Ni9Ti
6 Гайка 5n Q235A, 20,1Cr8Ni9Ti

Технические данные двойного соединения расширения предела фланца

Главные данные двойного соединения расширения предела фланца

Номинальный

iameter DN

Внешний

диаметр Dw

 Длина

Compen

- sation

△L

 Размер фланца соединяясь
0.6Map 1.0Map
L L1 D D1 n-сделайте D D1 n-сделайте
65 76 340 105 50 160 130 4-Φ14 185 145 4-Φ18
80 89 190 150 4-Φ18 200 160 8-Φ18
100 108 210 170 220 180 8-Φ18
114 220 180 8-Φ18
125 133 265 200 8-Φ18 250 210 8-Φ18
140 250 210 8-Φ18
150 159 375 225 8-Φ18 285 240 8-Φ22
168 285 240 8-Φ22
200 219 321 280 340 295 8-Φ22
250 273 375 335 12-Φ18 395 350 12-Φ22
300 325 350 130 65 440 395 12-Φ22 445 400 12-Φ22
350 377 490 445 505 460 16-Φ26
400 426 540 495 16-Φ22 565 515 16-Φ26
450 480 595 550 615 565 20-Φ26
500 530 645 600 20-Φ22 670 620 20-Φ26
600 630 775 705 20-Φ26 780 725 20-Φ30
700 720 860 810 24-Φ26 895 840 24-Φ30
800 820 590 220 130 950 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1115 1050 28-Φ33
1000 1020 1175 1120 28-Φ30 1230 1160 28-Φ36
1200 1220 1405 1340 32-Φ33 1455 1380 32-Φ40
1400 1420 1630 1500 36-Φ36 1675 1590 36-Φ42
1500 1520 1730 1660 36-Φ36 36-Φ42
1600 1620 1830 1760 40-Φ40 1915 1820 40-Φ48
1810 1820 2045 1970 44-Φ42 2115 2020 44-Φ48
2000 2020 2265 2180 48-Φ42 2320 2230 48-Φ48
2200 2220 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2685 2600 56-Φ42 2760 2650 60-Φ56
2600 2620 600 240 140 2905 2810 60-Φ48 2960 3070 64-Φ56
2800 2820 3115 3020 64-Φ48 3180 3290 68-Φ60
3000 3020 3315 3220 68-Φ48 3405
3200 3220 3525 3430 72-Φ48
3400 3420 3735 3640 76-Φ48
3600 3620 3970 3860 80-Φ56

Примечание: разбирать двойное соединение передачи фланцов соответствующий для соединять обе стороны с фланцом. Во время установки, отрегулируйте соединяясь длину обоих концов продукта, затяните болты крышки сальника в свою очередь и отрегулируйте гайки предела. Таким образом, трубопровод может расширить свободно, запереть расширение, и обеспечивает безопасную работу трубопровода.

Двойная подача продукции соединения расширения предела фланца

Труба DN80 JIS разбирая совместное двойное соединение расширения предела фланца для легкой промышленности

Двойное advantag соединения расширения предела фланца

1. Цена продукта бывшая цена по прейскуранту завода-изготовителя.

2. 16 лет изготовляя опыта и 5 лет опыта экспорта.

3. Строгий качественный осмотр, качество далеко превышает индустриальный стандарт.

4. Прессформа имеет разнообразие спецификации и поддерживает изготовление на заказ и OEM.

5. Обеспечьте образцы бесплатно.

6. Большой инвентарь.

Двойная совместная заявка расширения предела фланца

Этот продукт использован для поглощения осевого смещения и для того чтобы принести осевые давление и тягу внутри позволяемый ряд смещения. Свободное соединение рукава трубопровода особенно соответствующее для соединения в трубопроводе с вибрацией или некоторыми наклонением и поворачивать. Оно может предотвратить утечку и потерю компенсационного шва причиненные чрезмерным смещением трубопровода. Ранораширитель имеет хорошее всестороннее представление, поэтому он широко использован в основных проектах как химическая промышленность, конструкция, водоснабжение, дренаж, нефть, свет и легкая промышленность, рефрижерация, санобработка, трубопровод, защита от огня, электричество и так далее.
