QSP Подводный насос для канализации: с водонепроницаемой проволокой и песком

Введение

Водонаполненный водонаполнительный насос типа QSP (QS submersible pump) состоит из двух частей: насоса и двигателя.

Водокачальный насос состоит из колеса, направляющей лопатки (руководящей оболочки), узла ввода воды, выхода воды и других частей.Подводный двигатель использует структуру, заполненную водойНамотка статора и железное ядро непосредственно погружаются в воду, в основном используются для охлаждения двигателя и смазки подшипников.Статор обмотки двигателя принимает водонепроницаемый электромагнитный провод, который обладает хорошей водонепроницаемостью. Ротор имеет структуру эльфийской клетки. Верхний конец двигателя снабжен отверстием для впрыска воды и выхлопным отверстием,и нижний конец снабжен отверстием для сброса водыНижняя часть двигателя оснащена подшипником тяги, чтобы выдержать осевую силу насоса и мертвый вес ротора.Расширенный конец ротора оснащен резиновой песчаник и скользящей рамы масляной уплотнитель для формирования механизма предотвращения песка, что может эффективно предотвратить попадание осадков в двигатель.

Трехфазный двигатель разделен на валяющийся подшипник и скользящий подшипник.которые несут радиальную силу и осевую силу электрического насоса при его работеПротивопоказания для двигателя: пропускная сила двигателя не превышает 5 В.

Основными преимуществами являются: надежная работа, долговечность, простота использования, высокая мощность, меньше неисправностей, низкие затраты на техническое обслуживание.

Применение

Благодаря своей специальной структуре и меньшему загрязнению источника воды, эта серия электрического насоса является своего рода инструментом для подъема воды, который работает в воде с одной машиной и насосом.Он может быть широко использован в дренаже и орошении сельскохозяйственных угодий, распыление орошения, подъем воды с колодцами, водозабор для домашних нужд, система водоснабжения и водоотведения промышленных и гражданских зданий, отвод воды в горных районах и водоотвод в низменных районах.

3Условия эксплуатации QSP подводного насоса

Электрический насос должен работать непрерывно в следующих условиях:

1Средняя температура не должна превышать + 25 °C;

2Значение рН среды находится между 6,5 и 8.5;

3Объемные соотношения твердых примесей не превышают 0,1%, а размер частиц не превышает 0,2 мм;

4Частота питания составляет 50 Гц, напряжение 380 В, а диапазон колебаний напряжения 0,9-1,1 раза превышает номинальное значение;

5Глубина погружения не менее 0,5 м.

Установка и инструкции

Фотографии

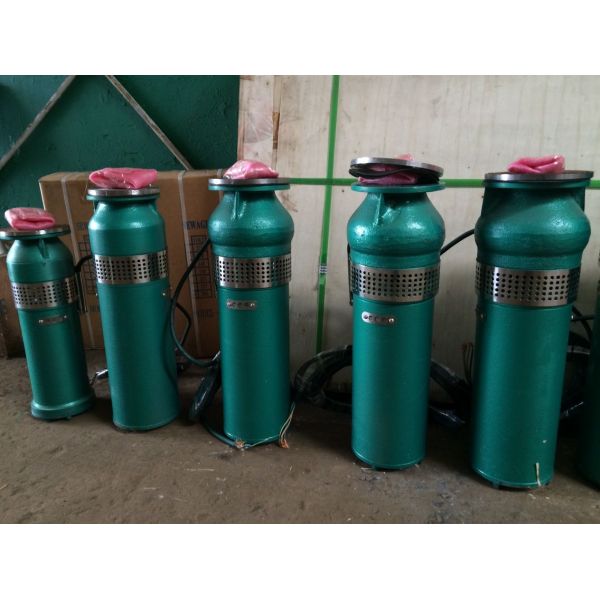

Материал из чугуна

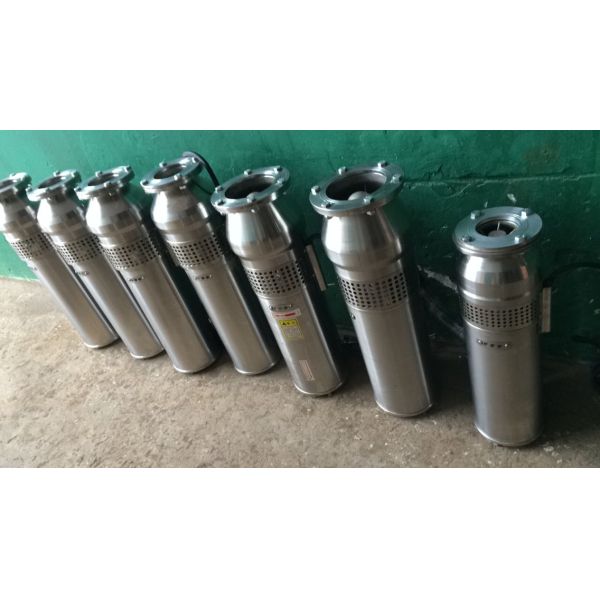

материалы на SS 304

Параметр
