Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов
Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов
Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов
Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов
Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов
Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов
Спецификации
Номер модели :
SFTO350PY-7118A-CT
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказа :
3 ПК
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
Стандартный экспортный пакет
Продукт :
3,5 дисплей дюйма TFT LCD
Резолюция :
320x480 HVGA
Направление просмотра :
Двенадцать.
Пин-номер :
40 штифтов
интерфейс :
MCU 8/16BIT, SPI 3/4wire
Поверхностная яркость :
300 cd/m2 ((nits)
Очертание Дим. :
54.48 ((H) x84.71 ((V) x3.40 ((T) (мм)
Активная зона :
48.96 ((H) x73.44 ((V) (мм)
Сенсорный экран :
С емкостной сенсорной панелью
Управляющий модуль :
ILI9488
Драйвер CTP :
FT6336U
Соединение :
Стыковочные устройства
Операционная температура. :
-20°C до +70°C
Температура хранения. :
-30°C до +80°C
Сертификат :
ISO9001:2015 / ISO1400:2015
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

Супер низкая стоимость Высота яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI Интерфейс 12 часов LCD экран Введение продукта



SAEF Technology SFTO350PY-7118A-CT PCAP TFT дисплей представляет собой 3,5 дюймовый экран направления просмотра типа TN (12 часов) с разрешением HVGA 320x480 пикселей.Этот PCAP TFT LCD дисплейный модуль встроен с ILI9488 контроллер или эквивалентный IC; он поддерживает интерфейс проводов MCU 8/16BIT и SPI 3/4. Этот высокояркий LCD-экран PCAP TFT имеет рабочее напряжение 2,8 V (типичное значение).

SFTO350PY-7118A-CT разработан с емкостной сенсорной панелью, одноприкосновением и многоприкосновением.Если вы хотите использовать его как пейзажный режим или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.



ТФТ сенсорный ЖК-дисплей SFTO350PY-7118A-CT Широко используется в счетчиках и приборах, GPS-устройстве, POS-терминале, считывателе наличности, сканере, домашней автоматике, конференц-телефоне, анализаторах, бытовой технике,домашняя автоматизация, системы безопасности и т.д.





Положение Спецификация Единица
Размер экрана 3.5 дюйма Диагональная
Количество пикселей 320RGB ((H) x480 ((V) Пиксели
Область отображения 48.96 ((H) x73.44 ((V) мм
Пиксельный пич 0.153 ((H) x0.153 ((V) мм
Размер контуры 54.48х84.71х3.40 мм
Расположение пикселей Вертикальная полоса RGB ――
Режим отображения Обычно белый ――
Направление обзора (око) 12 0'Clock ――
Направление серой инверсии - Я...
Отображение цвета 262K ――
Просветительность ((cd/m2) 300 нит
Соотношение контраста 500:1 ――
Обработка поверхности ―― ――
Интерфейс MCU 8/ 16BIT SPI 3/4wire
Заднее освещение Тип светодиодного бокового света ――
IC LCM ILI9488
IC CTP FT6336U
Операционная температура -20 ~ 70 °C
Температура хранения -30 ~ 80 °C
Вес ―― g

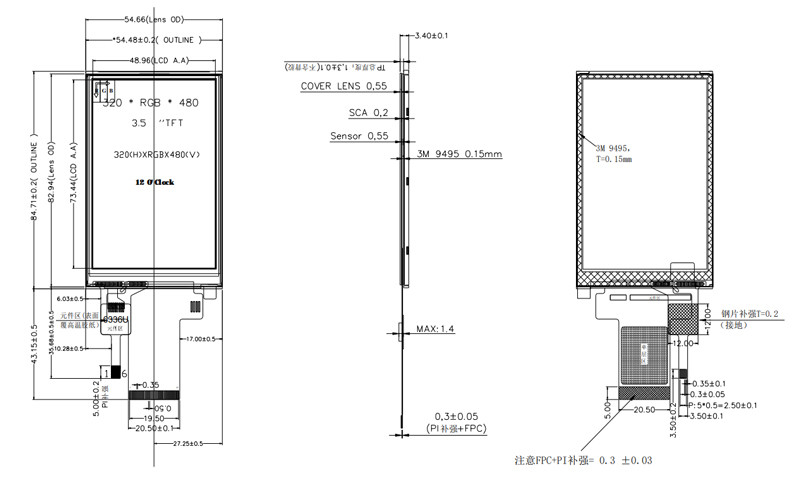

Сверхнизкая стоимость Высота Яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI Интерфейс 12 часов LCD экран Рисунок продукта



Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов



Оптическая спецификация



Положение Символ Состояние Минуты Тип Макс Единица
Белая светимость (Центр) Лв.



Θ=0

Нормально

Просмотр

Угол

IBL= 120mA

 - Я... 300 - Я... cd/m2
Время ответа Tr+Tf   - Я... 20 40 мс
Соотношение контраста КР   - Я... 500 - Я... - Я...

Цвет

Хроматичность (CIE1931)

 белый Wx   0.292 0.307 0.322
    Уай   0.312 0.327 0.342





Угол обзора



- Что?

 ТЛ





CR≥10

 - Я... 70 - Я...
    ΘR   - Я... 70 - Я...




Вер

 ТУ   - Я... 60 - Я...
    ΘD   - Я... 60 - Я...
Однородность яркости Среднее Θ=0 80 90 - Я... %
Цветовая гамма NTSC Θ=0 57 60 - Я... %
Оптимальное направление 12 0'Clock

Условия измерения

> Окружающая среда измерения: темная комната

> Светодиодный ток IL: 120mA

> Температура окружающей среды: 25±2°C

> 15 мин. Время разогрева





Электрические характеристики



Положение Символ Минуточку. Тип. Макс. Макс. Единица
Аналоговое напряжение питания VDD 2.4 2.8 3.3 V
Цифровое напряжение питания VDDI 1.65 1.8 3.3
Входной сигнал напряжение ВИЧ 0.7VDDI - VDDI V
  VIL ГНД - 0.3VDDI V





Характеристики блока заднего освещения



Положение Символ Минуты Тип Макс Единица
Электрический ток IL - 90 120 mA
Напряжение светодиода VL - 2.8 3.2 V
Время эксплуатации светодиода Ч. 30000 40000 - Час





Определение интерфейса LCM



Пин

Нет, нет, нет.

 Символ Функция
1 XL Прикоснись к левой линии.
2 YU Прикоснись к верхней цепи.
3 XR Прикоснись к правой линии.
4 YD Прикоснись к нижней линии.
5 ГНД Земля
6 ОВВСК Силовое питание 1,8 В
7 ВКК Силовое питание 2,8 В
8 ФМАРК Сигнал синхронизации кадров
9 CS Чип выбирает входный пин (активный низкий)
10 РС Параллельное отображение данных/командного выбора
11 WR/SPI_SCL Включить запись в параллельном интерфейсе MCU 8080 / пин SCL как Serial Clock
12 РД Читать включено в параллельном интерфейсе 8080 MCU.
13 SPI_SDA Двусторонний пин серийного ввода/вывода данных
14 SPI_SDO Выход серийных данных
15 Перезагрузка Внешний вход с перезагрузкой.
16 ГНД Земля
17-32 DB0-DB15 Параллельная интерфейсная шина данных MCU.
33 LEDA Светодиодный задний свет ((Анод)
34-36 LEDK Светодиодный задний свет ((Катодный)
37 ГНД Земля
38 IM0 Выберите режим интерфейса
39 IM1 Выберите режим интерфейса
40 IM2 Выберите режим интерфейса





Прикосновение FPC Pin определение



1 CTP_RST Перезагрузка сенсорного экрана
2 CTP_INT Сигнал прерывания сенсорного экрана
3 CTP_SDA Сигнал данных с сенсорного экрана
4 CTP_SCL Сигнал часов с сенсорного экрана
5 ГНД Земля
6 VDD Силовое питание

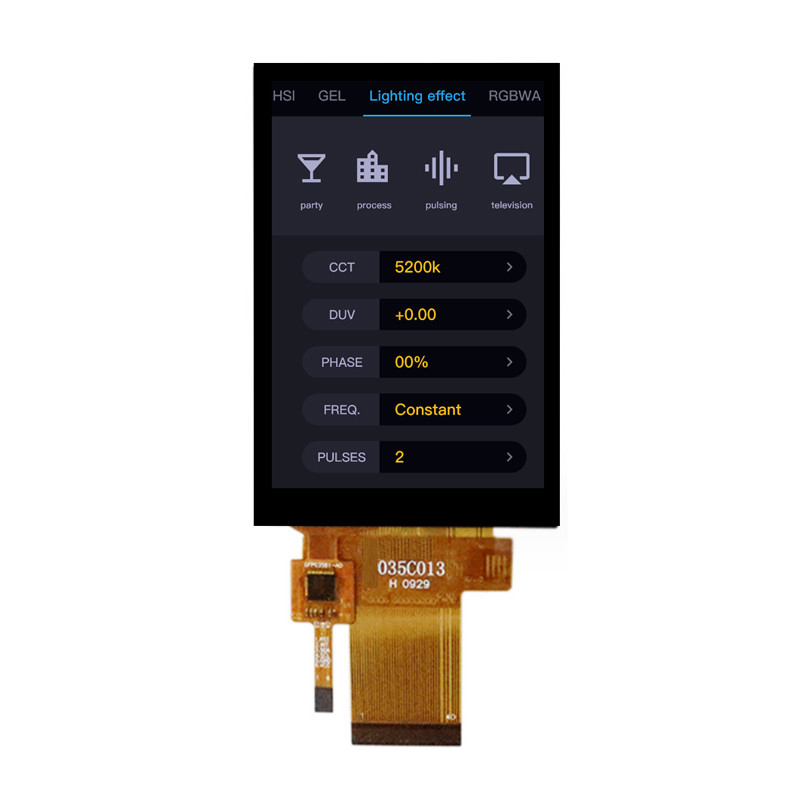

Супер низкая стоимость Высота яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI Интерфейс 12 часов LCD экран Образ продукта

Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часовВысокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов

Производственные мощности и сертификаты

Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часовВысокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов



Проектируемый емкостный сенсорный экран (PCAP)



Проектированная емкостная сенсорная технология (PCAP) предлагает быструю и чувствительную реакцию и профессиональную надежность.Проектируемый емкостный сенсорный экран от Saef Technology предназначен для строгих промышленных, медицинских и автомобильных приложений.Мы также можем комбинировать PCAP сенсорные экраны с жидкокристаллическими дисплеями (LCD), это интегрированное встроенное решение, которое помогает упростить цепочку поставок и сборку.

Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов

Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов

Стекло покрытия:

1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF



Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232

Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов

Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов



Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов



Высокая яркость 3,5 дюйма PCAP TFT дисплей MCU и SPI интерфейс 12 часов



Ключевое слово поиска: TFT LCD дисплей 3,5 дюйма с CTP, PCAP TFT LCD 3,5 дюйма, tft 3,5 ", 3,5 " tft lcd, 3,5 " tft lcd, 3,5 дюйма tft lcd, tft lcd 3.5, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft lcd дисплей, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран,3,5-дюймовый TFT LCD экран, 320x480 TFT, 3,5 дюйма 320x480, 3,5 дюйма RGB
