SFTO2150SM-7048A3CT Спецификация.pdf

PCAP TFT дисплей 21,5 дюйма FHD 1920*1080 разрешение, LVDS 21,5 дюйма TFT LCD дисплей с встроенным драйвером светодиодного подсветки Описание продукта

SFTO2150SM-7048A3CT PCAP TFT LCD дисплей представляет собой 21,5-дюймовый цветный активный матричный TFT LCD модуль с использованием аморфных кремниевых TFT (Тонкопленочных транзисторов) в качестве активного коммутационного устройства.SFTO2150SMT-7048A-CT PCAP TFT LCD дисплейный модуль имеет.5 дюйма диагонально измеренная активная область с разрешениями Full-HD (1920 горизонтальный по 1080 вертикальный пиксельный массив).Синие точки, расположенные в вертикальной полосе, и этот модуль может отображать 16.7M ((закругленные) ((6bit+2FRC) цвета и цветовая гамма 72%.

Дисплей SFTO2150SM-7048A3CT PCAP TFT демонстрирует графику и текст на панели точек 1920×3×1080 с цветами 16,7M с использованием двойного канала LVDS, 8-битного ввода данных RGB и подачи +3.Напряжение питания 3VDC для TFT-LCD панелиВ этой панели дисплея SFTO2150SM-7048A3CT TFT LCD включены цветовые фильтры для отличной цветовой производительности для получения более ярких и четких изображений.что делает этот дисплей оптимальным для использования в мультимедийных приложениях- Оптимальное зрение во всех направлениях.

* Тип резерва
* Интерфейс LVDS
* Высокоскоростной ответ
* 6-битная (Hi-FRC) глубина цвета, дисплей 16,7M цветов
* Заднее освещение типа "край" (LED)
* Совместима с RGB98% и NTSC45% (NTSC72% также доступен)
* Высокое соотношение яркости и контраста, низкое отражение и широкий угол обзора
* Только DE (с включением данных)
* Без Rohs и галогенов
* ТЭО 6.0, ES6.0 Соответствует
* Коррекция гамма

Особенности:

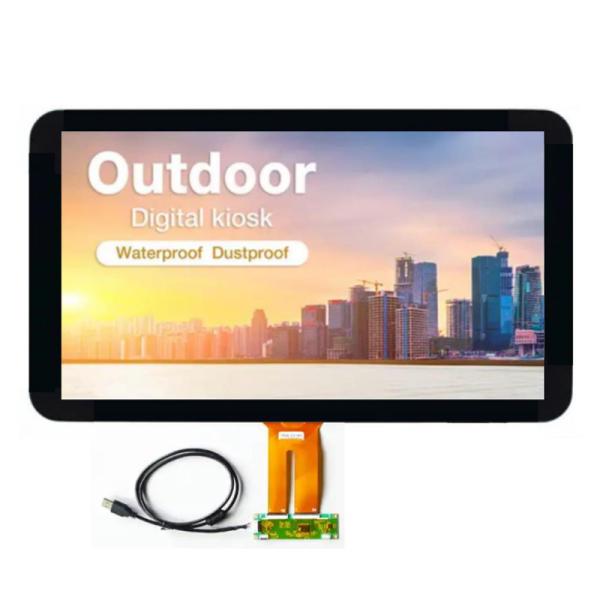

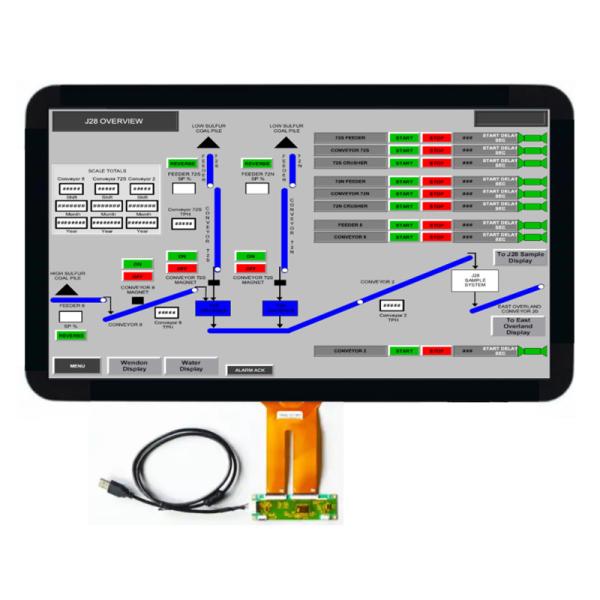

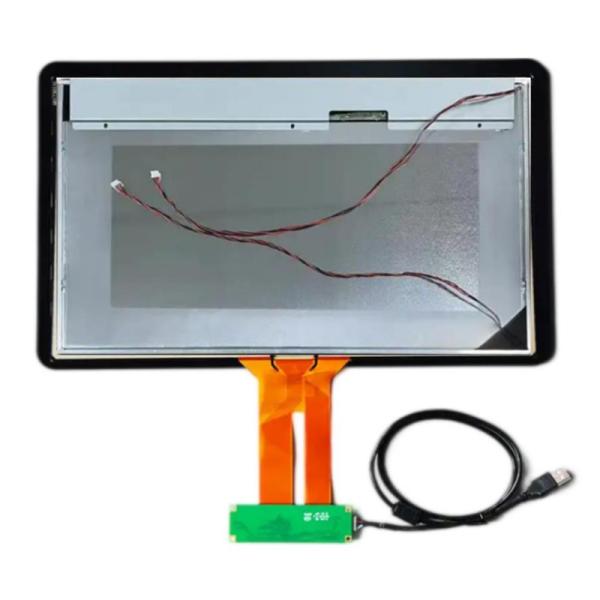

PCAP TFT дисплей 21,5 дюйма FHD 1920*1080 разрешение, LVDS 21,5 дюйма TFT LCD дисплей с встроенным драйвером светодиодного подсветки Ппункт IМагия

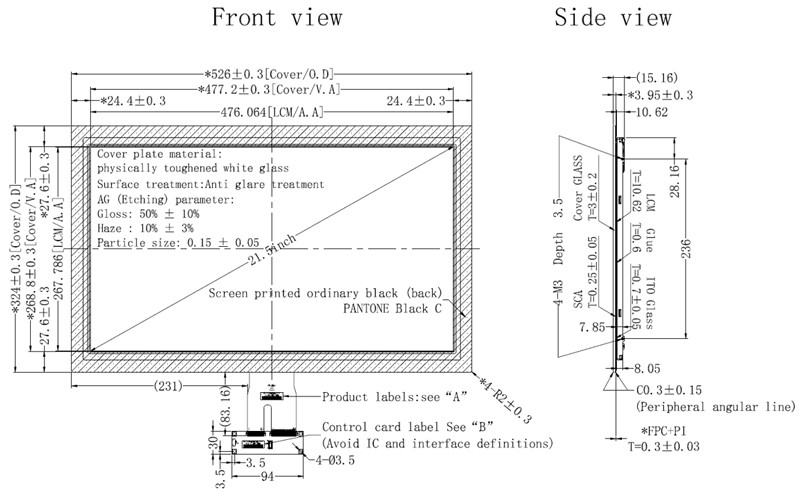

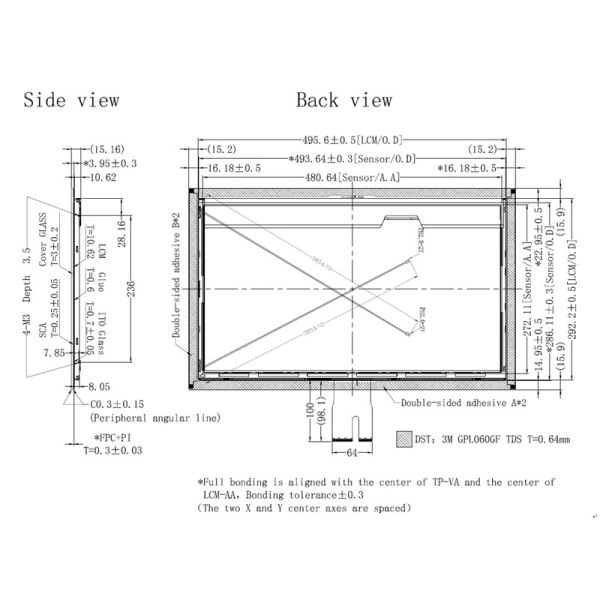

PCAP TFT дисплей 21,5 дюйма FHD 1920*1080 разрешение, LVDS 21,5 дюйма TFT LCD дисплей с встроенным драйвером светодиодного подсветки ПродуктРисунок

Определение вывески отображения

1 RxO0 - отрицательный ввод данных дифференциала LVDS (необычные данные)

2 Ввод положительных дифференциальных данных LVDS RxO0+ (необычные данные)

3 RxO1- отрицательный ввод данных дифференциала LVDS (необычные данные)

4 Ввод положительных дифференциальных данных LVDS RxO1+ (необычные данные)

5 RxO2- отрицательный ввод данных дифференциала LVDS (необычные данные)

6 Ввод положительных дифференциальных данных LVDS RxO2+ (необычные данные)

7 ГНД

8 RxOCLK - отрицательный вход дифференциального часа LVDS (необычный час)

9 RxOCLK+ положительный вход дифференциального LVDS часа (необычный час)

10 RxO3- отрицательный ввод данных дифференциала LVDS (необычные данные)

11 Ввод положительных дифференциальных данных LVDS RxO3+ (необычные данные)

12 RxE0 - отрицательный ввод данных дифференциала LVDS (парные данные)

13 Ввод положительных дифференциальных данных LVDS RxE0+ (парные данные)

14 GND Ground

15 RxE1- отрицательный ввод данных дифференциала LVDS (парные данные)

16 RxE1+ Ввод положительных дифференциальных данных LVDS (парные данные)

17 GND Ground

18 RxE2- Ввод данных отрицательного дифференциала LVDS (парные данные)

19 RxE2+ Ввод положительных дифференциальных данных LVDS (парные данные)

20 RxECLK - отрицательный вход дифференциального часа LVDS (равномерный час)

21 RxECLK+ отрицательный вход дифференциального часа LVDS (равномерный час)

22 RxE3- Ввод данных отрицательного дифференциала LVDS (парные данные)

23 RxE3+ Ввод положительных дифференциальных данных LVDS (парные данные)

24 GND Ground 25 CTL CTL_DVR

26 CE CE_ DVR 27 NC Нет подключения

Входное напряжение питания 28 VDD

29 Входное напряжение питания VDD

30 ВДД Входное напряжение питания

Определение пин-кода USB PCAB

1 VBUS / VDD

2 DN / D-

3 DP / D+

4 ГНД

Производственные мощности и сертификаты

Прогнозируемая емкость (PCAP)

Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.

Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.

Стекло покрытия:

1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF

Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
