Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
Спецификации
Номер модели :
SFTO1330SM-7191ACT
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
2 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
Стандартный экспортный пакет
Ключевые слова :
13.3 дюйма Капацитивный сенсорный экран TFT
Резолюция :
пикселы 1920*1080
ЖК-дисплей с сенсорным экраном :
327.2 x 215,2 x 6,55 мм (с касанием)
Активная зона :
2930,76 x 165,24 (мм)
ЖК-интерфейс :
EDP
CTP-интерфейс :
USB
сенсорный экран :
CTP (проективный емкостный сенсорный экран)
Поверхностная яркость :
300 Cd/m2
Операционная температура. :
-10°C до +60°C
Температура хранения. :
-20℃ к +60℃
Тип отображения :
IPS полный угол обзора
Обработка поверхности :
Чистый тип
Соотношение контраста :
800:1
Срок службы светодиодов :
30 000 часов
сертификат :
ISO9001:2015 / ISO1400:2015
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

SFTO1330SM-7191ACT спецификация.pdf

IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей



13,3-дюймовый FHD EDP-монитор обычно относится к жидкокристаллическому дисплею с разрешением 1920 × 1080 Full HD, с 13,3-дюймовой IPS TFT LCD-панелью и расширенным интерфейсом отображения (eDP).Ниже приведены некоторые ключевые характеристики продукта и параметрыSFTO1330SM-7191ACT:



Тип панели:IPS TFT LCD, обеспечивающий широкий угол обзора и точность цвета.
Решение:1920 × 1080 пикселей, также известный как разрешение Full HD (FHD), обеспечивающее четкие детали изображения.
Яркость:Яркость различных моделей может варьироваться, но обычно составляет около 350cd / m 2, подходящей для различных условий использования.
Соотношение контраста:800:1, обеспечивая отличное представление светлых и темных деталей.
Угол обзора:Технология IPS обеспечивает угол обзора почти 180 °, что позволяет поддерживать цвет и контрастность под разными углами.
Время ответа:Обычно около 30 мс, достаточно для непрофессиональных графических приложений.
Цветовая гамма:Покрывает 72% цветовой гаммы NTSC, способной отображать богатые цвета.
Интерфейс:Интерфейс eDP, поддерживающий 30-контактные терминальные соединения, обеспечивающие высокоскоростную передачу данных.
Тип подсветки:WLED-заднее освещение, обеспечивающее равномерную яркость и более длительный срок службы.
Рабочая температура:в целом в диапазоне от -10 до 60 °C, подходящих для различных условий окружающей среды.
Капацитивный сенсорный экран:Предлагает емкостный сенсорный экран, поддерживает многоприкосновение, позволяя пользователям взаимодействовать с помощью касания.Капацитивные сенсорные экраны имеют характеристики высокой прозрачности и быстрого ответа, что делает их подходящими для применений, требующих прямого взаимодействия.




Механические характеристики



Параметр Спецификация Единица
Номер модели SFTO1330SM-7191ACT
Размер дисплея 13.3 (диагональная) дюйм

размеры контура

327.2 х 215.2 х 6.55

 мм
Активная зона 293.76H) ×165.24 ((V) мм
Формат пикселей

1920 ((H) ×1080 ((V)

(1 пиксель = R + G + B точка)

 пиксель
Пиксельный пич 0.153 ((H) х 0.153 (V) мм
Конфигурация пикселей Вертикальная полоса R, G, B
Режим отображения Обычно черный
Обработка поверхности переднего поляризатора Антиотражающее покрытие: (3H)
Сенсорный экран Прогнозируемая емкостная сенсорная панель

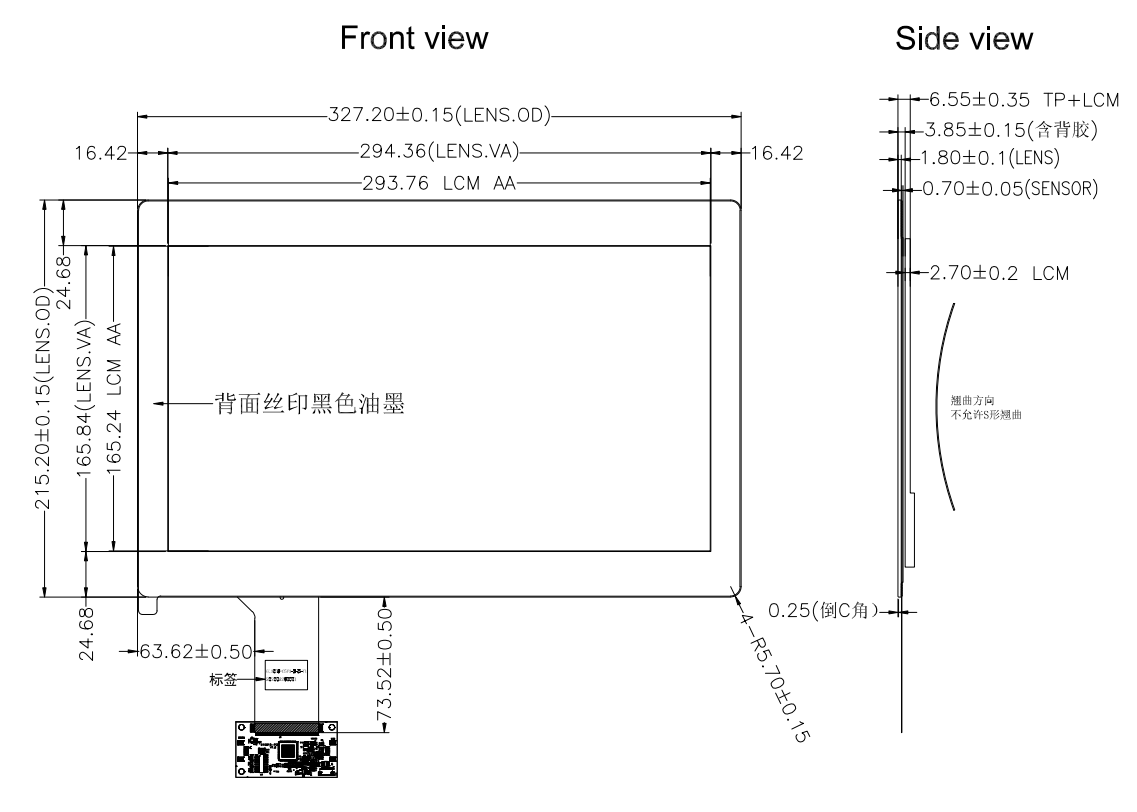

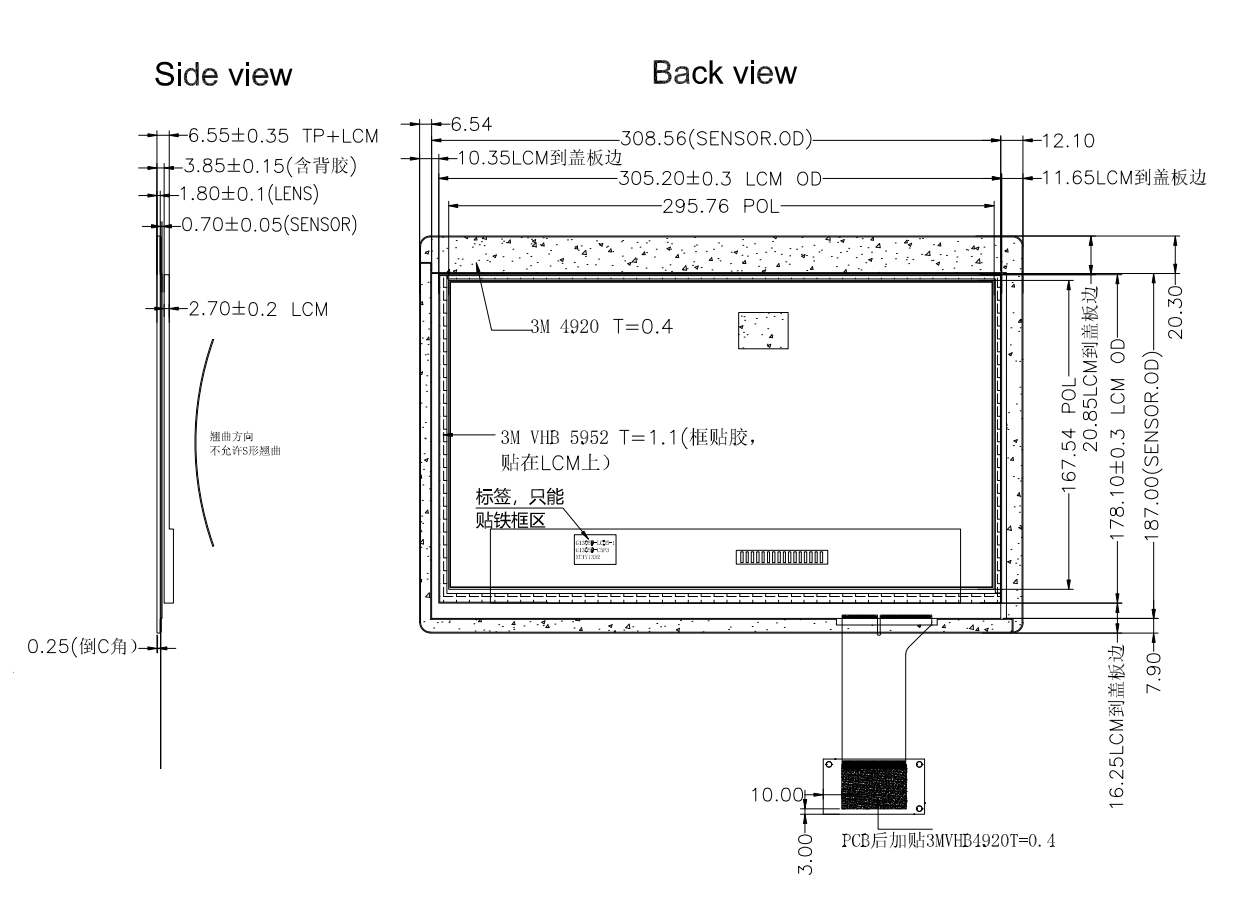

ПродуктРисунок





Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей



Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей



Определение пин интерфейса



Пин No. Символ I/O Функция
1 CABC_EN / NC - Зарезервировано для CD
2 H_GND П Высокоскоростной раунд
3 Лена 1_N Я... Дополнительная сигнальная связь полоса 1
4 Пробег 1_P Я... Истинная сигнальная линия 1
5 H_GND П Высокоскоростной раунд
6 Проезд 0_N Я... Дополнительная сигнальная линия 0
7 Пробег 0_P Я... Истинная сигнальная линия 0
8 H_GND П Высокоскоростной раунд
9 AUX_CH_P Я... Истинный вспомогательный канал сигналов
10 AUX_CH_N Я... Дополнительный вспомогательный канал сигналов
11 H_GND П Высокоскоростной раунд
12 LCD_VDD П Логика ЖК-дисплея и мощность драйвера (3,3 В)
13 LCD_VDD П Логика ЖК-дисплея и мощность драйвера (3,3 В)
14 NC Я... Зарезервировано для использования производителями ЖК-дисплеев
15 LCD_GND П Логика LCD и заземление драйвера
16 LCD_GND П Логика LCD и заземление драйвера
17 HPD О Пинальный сигнал HPD
18 Светодиод-1 П Подсветка
19 Светодиод-2 П Подсветка
20 Светодиод-3 П Подсветка
21 LED-4 П Подсветка
22 BL ENABLE Я... Заднее освещение включено/выключено
23 BL PWM DIM Я... Система PWM
24 SCL/NC - Зарезервировано для использования производителями ЖК-дисплеев
25 SDA/NC - Зарезервировано для использования производителями ЖК-дисплеев
26 BL PWR П Мощность подсветки
27 BL PWR П Мощность подсветки
28 BL PWR П Мощность подсветки
29 BL PWR П Мощность подсветки
30 NC - Зарезервировано для использования производителями ЖК-дисплеев





Определение пин-кода USB PCAB

1 VCC

2 USB-накопителя

3 USB+

4 ГНД





Абсолютные максимальные рейтинги



Параметр Символ Минуточку. Макс. Макс. Единица Примечания
Напряжение источника питания подсветка HVDDOUT - - V Ta = 25 °C Примечание 1&2 Примечания
Электрический ток светодиодного фонаря IHVDD - - mA
Обратное напряжение светодиодного подсветки VR - - V
Операционная температура TOP - 10 60 °C



Ta = 25 °C Примечание 1&2
Температура хранения TST - 20 60 °C
Рабочая влажность окружающей среды Прыгай. - 90 % RH
Влажность хранилища Взгляните. - 90 % RH
Требование к выделению тепла Трлс 15 °C





Электронные спецификации TFT LCD



Параметр Символ Рейтинги Единица
МИН Тип Максимум
Входное напряжение источника питания V DD 3.0 3.3 3.6 V
Ток питания IDD - - - mA
Напряжение источника питания для светодиодного драйвера Высокое напряжение 2.7   24 V
Ток питания дисковода LED IHVDD   20 - mA
Потребление электроэнергии от светодиодов ПЛЕД   2.7   W
Положительное входное пороговое напряжение VIT+     +100 mV
Напряжение порога ввода с отрицательным давлением ВИТ- -100     mV
Дифференциальное входное напряжение общего режима Vcom   ТБД   V





Электронные спецификации для подсветки



Параметр Символ Минуточку. Тип. Макс. Макс. Единица
Напряжение питания VBL 5 12.0 37 V
Ток питания для заднего освещения ILED 6



-

 25 mA
Электрическое питание для заднего освещения ПЛЕД 0.18 - 5.55 W
Модулируемое напряжение светового сигнала VPWM H 1.2 - 5.0 V
VPWM L 0 - 0.6 V
Соотношение контроля яркости Обязанность 1 - 100 %
Частота управления яркостью fPWM 100 - 1,600 КГц
LED-BL Включено/Отключено Высокое напряжение VCNTH 1.2   5.0 V
LED-BL Включение/выключение низкого напряжения VCNTL 0 - 0.6 V
Срок службы светодиодов - 30,000 40,000 - h

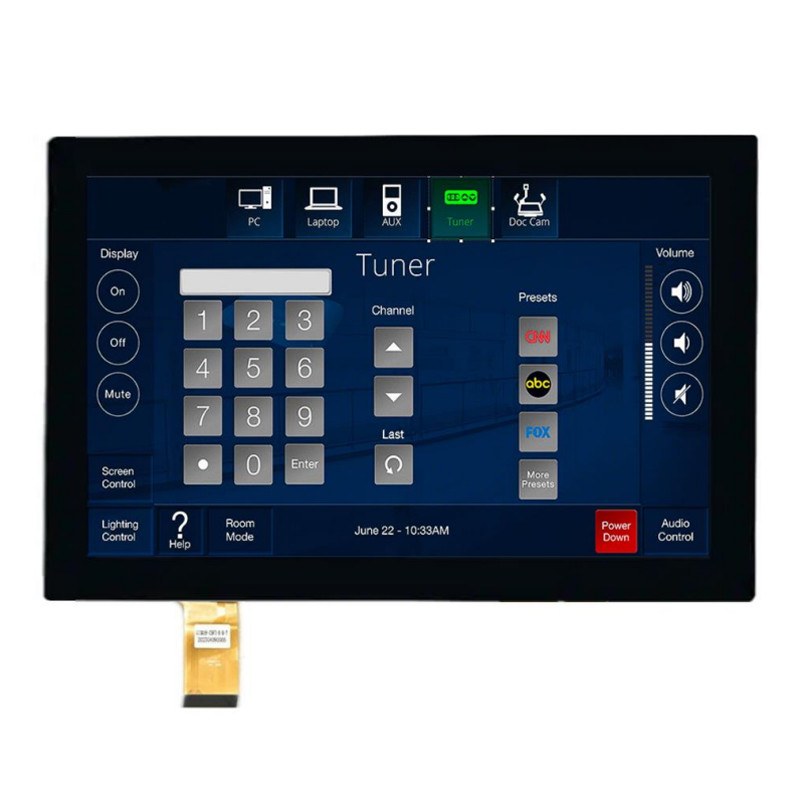

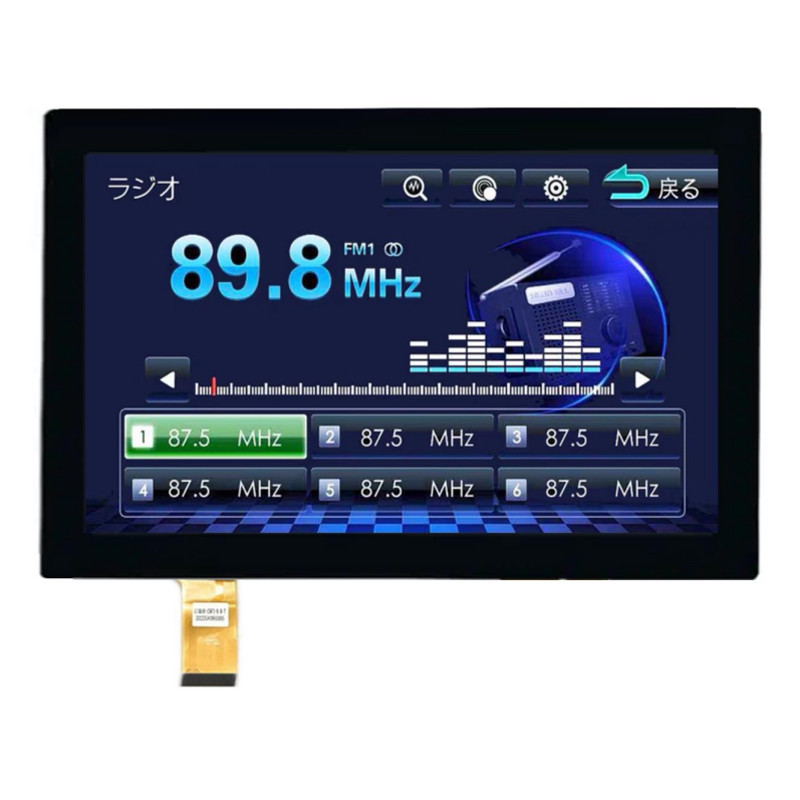

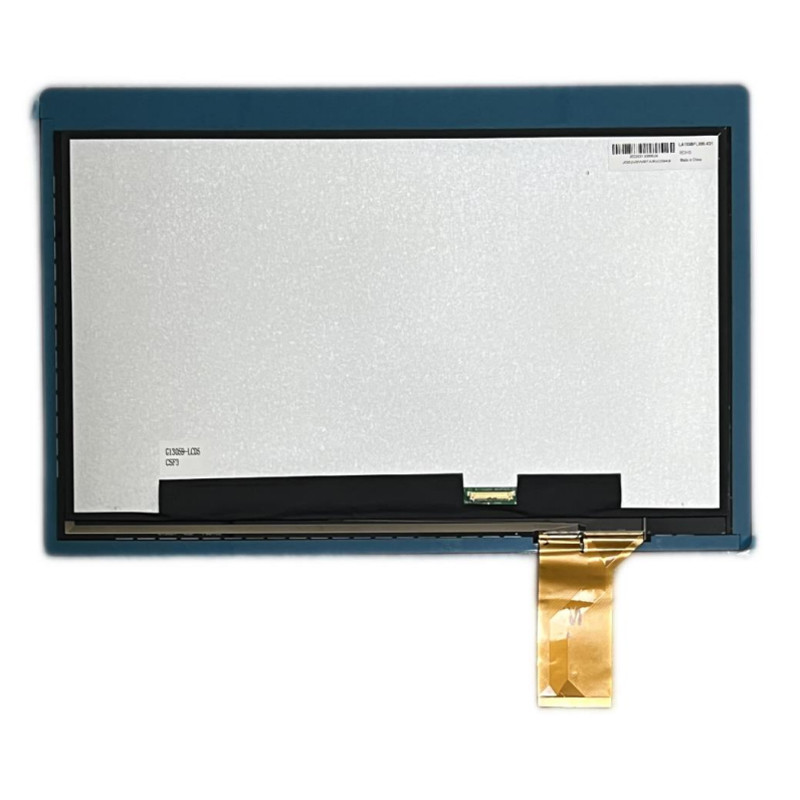

Изображение продукта

Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплейКапацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплейКапацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
