1.3 1,33 дюйма TFT LCD дисплей 240x240 пикселей SPI серийный драйвер периферийного интерфейса
1.3 1,33 дюйма TFT LCD дисплей 240x240 пикселей SPI серийный драйвер периферийного интерфейса
1.3 1,33 дюйма TFT LCD дисплей 240x240 пикселей SPI серийный драйвер периферийного интерфейса
1.3 1,33 дюйма TFT LCD дисплей 240x240 пикселей SPI серийный драйвер периферийного интерфейса
Спецификации
Номер модели :
SFTM130JY-7153AN
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 ПК
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1 - 4 недели
Подробная информация об упаковке :
Стандартный экспортный пакет
Продукт :
1.3 дюймовый TFT LCD
Резолюция :
Разрешение 240*240 точек
Интерфейс :
Серийный интерфейс SPI
Очертание Дим. :
27.5 ((L) x39 ((W) x11.3 ((T) (мм)
Оптики :
IPS, все углы зрения
Активная зона :
23.4 ((L) x23.4 ((W) (мм)
Способ вождения :
1/240 Рабочий цикл
Операционная температура :
-20°C до +70°C (настраивается)
Температура хранения. :
-30°C к +80°C
Управляющий модуль :
ST7789 или эквивалентный
Пин-номер :
7 штифтов необязательно
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

Быстрый обзор продукта

  • Модель No SFTM130JY-7152AN
  • Тип: 1,3-дюймовый ТФТ ЖК-дисплей (1,33-дюймовый)
  • Структура: COG+PCB
  • 240х240 точек
  • IC:ST7789V
  • 2.5V ~ 3.3V питание
  • Интерфейс: SPI серийный интерфейс
  • Цвет дисплея: полный цвет 65K




SAEFDISPALY TFT LCD дисплейный модуль SFTM130JY-7152AN подключен к другой плате через серийный периферийный интерфейс.Модель дисплея a-TFT с размером дисплея 1.33 дюйма с высококачественным управляющим IC чипом ST7789V, модуль работает более стабильно. ТФТ ЖК-экран графический 240xRGBx240 точек. Эффективная площадь ЖК-экрана 23.4 ((L) x23.4 ((W) мм и размер каждого пикселя равен 0.0975х0.0.0975 мм.
ЖК-дисплей идеально подходит для четкого представления текстов, графики и изображений, с небольшим экраном размером 1,3 дюйма и интегрированным считывателем SD-карт.


Характеристики продукта


Продукт:1.3 дюймовый TFT LCD
Решение:Разрешение 240*240 точек
Интерфейс:Серийный интерфейс SPI
Оптики:IPS, все углы зрения
Способ вождения:1/240 Рабочий цикл
Очертание:27.5 ((L) x39 ((W) x11.3 ((T) (мм)
Активная зона:23.4 ((L) x23.4 ((W) (мм)
Рабочая температура:-20°C до +70°C
Температура хранения:-30°C до +80°C
Номер пин-кода:7 штифтов
Управляющий блок:ST7789 или эквивалентный
Соответствие:Соответствует требованиям REACH & RoHS

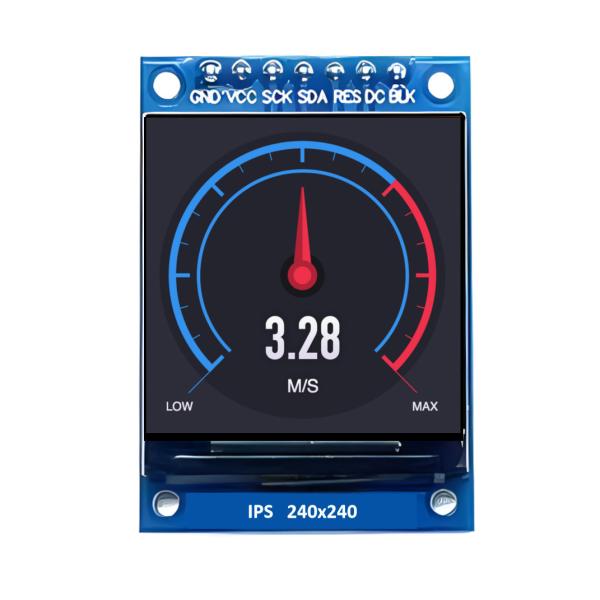

1.3 дюймовый TFT LCD дисплей с 7-контактным SPI PCB
1.3

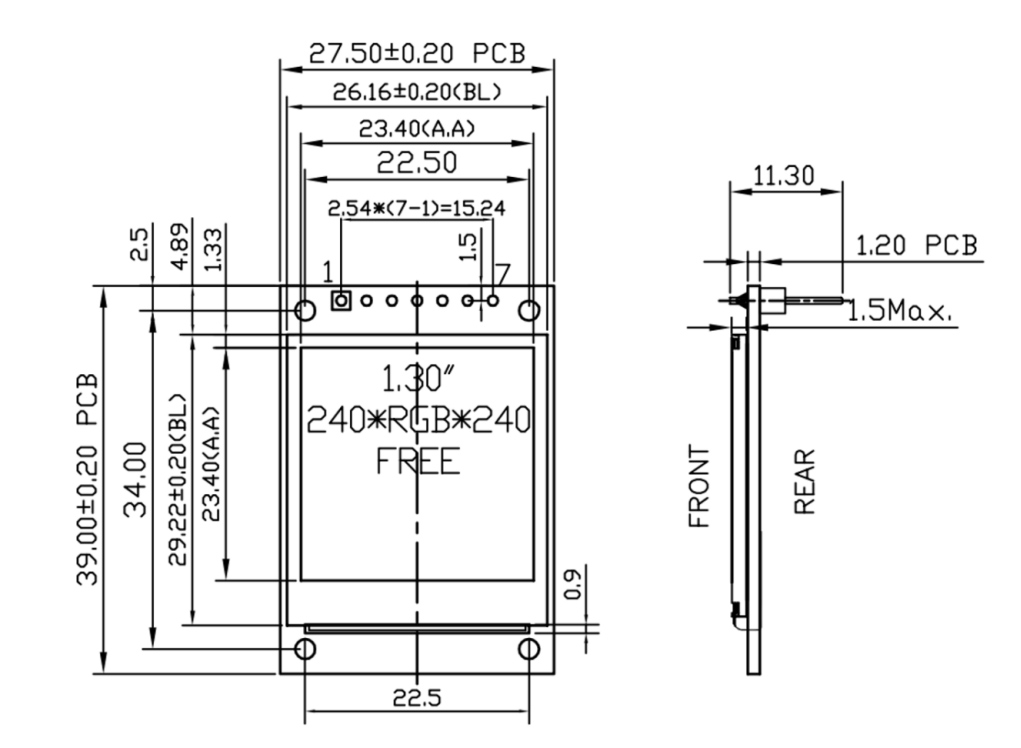

Схематическая схема

1.3

Функция пин интерфейса


Нет, нет, нет.ПИН-кодОписание
1ГНДЭта булавка подключена к Земле.
2ВККСиловое питание 2.8В напряжение
3SCLЭто синхронный часовой штифт.
4SDAВвод последовательных данных
5ВИЭВводный сигнал LCM Reset
6DCКомандный и данных пин
7BLKПинальчик управления подсветкой

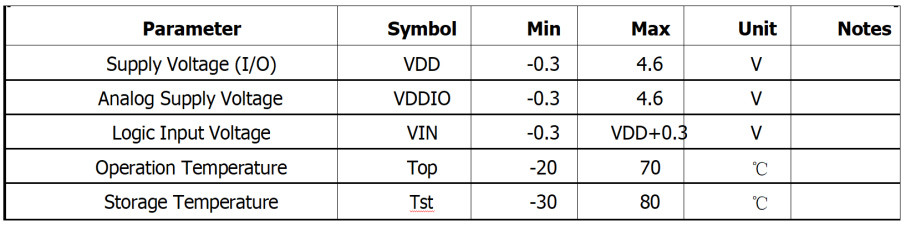

Абсолютные максимальные рейтинги

1.3

Условия эксплуатации

1.3

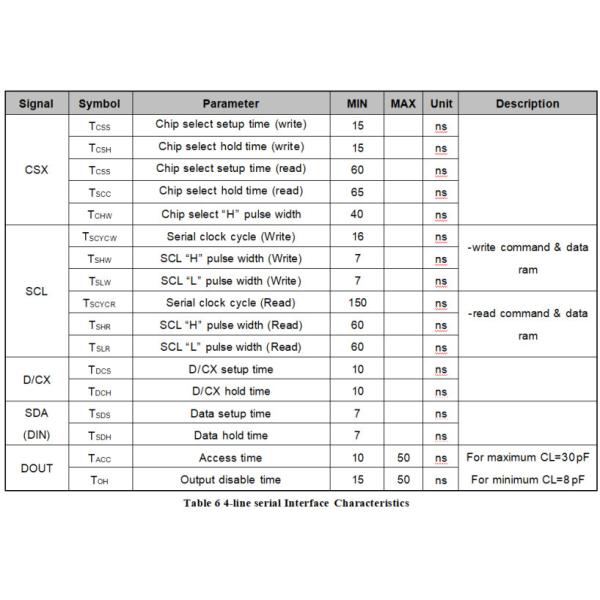

Характеристики переменного тока

1.3

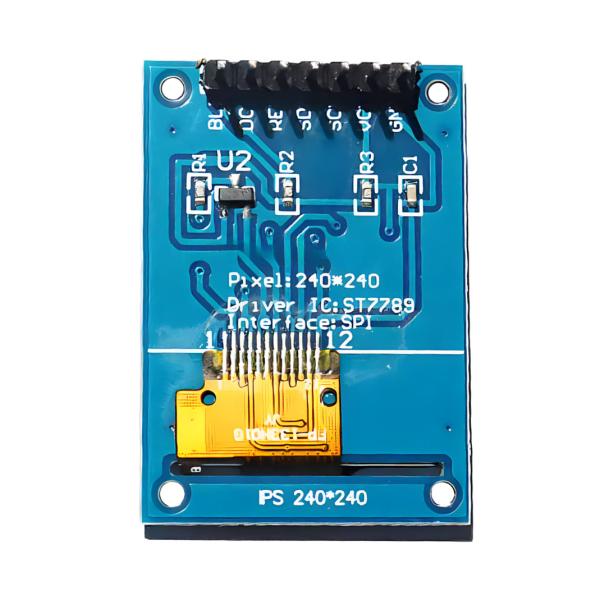

1.3 дюймовый TFT LCD дисплей с 7-контактным SPI PCB изображение продукта

1.31.3
