** Загрузить техническое описание **

SFTO350PY-7118ACT.pdf

3,5-дюймовый TFT ЖК-дисплей с интерфейсом ILI9488 MCU, 3,5-дюймовый емкостный сенсорный TFT ЖК-дисплей Дисплей Описание

Saef Tech SFTO350PY-7118ACT — это TFT-ЖК-модуль с диагональю 3,5 дюйма и разрешением HVGA 320x480 пикселей.

Краткие сведения о продукте:
1. Размер ЖК-дисплея: 3,5-дюймовый TFT.
2. Разрешение: 320х480.
3. Угол обзора: 12 часов
4. Размер контура: 55,26*84,69*2,1 мм.
5. Микросхема драйвера: ILI9488.
6. Тип интерфейса: микроконтроллер
7. Сенсорная панель: с резистивной сенсорной панелью или без нее (опционально).
8. Температура: верхняя часть от -20°C до +70°C; Испытание от -30°C до +80°C

Особенности продукта:
1. SFTO350PY-7118ACT — это TFT-ЖК-модуль с диагональю 3,5 дюйма, 320xRGBx480, полноцветным TFT-ЖК-дисплеем.
2. Этот модуль поддерживает интерфейс MCU. Модель SFTO350PY-7118ACT имеет размер модуля 55,26*84,69 мм и размер активной области 48,96 х 73,44 мм;
3. SFTO350PY-7118ACT интегрирован с контроллером ILI9488 на модуле, а напряжение питания его логики находится в диапазоне от 2,6 В до 3,3 В.
4. Может работать при температуре от -20℃ до +70℃; Температура хранения варьируется от -30 ℃ до + 80 ℃.
5. SFTO350PY-7118ACT — ЖК-модуль портретного режима с яркостью 200 кд/м2. Если вы хотите использовать его в ландшафтном режиме или увеличить яркость, свяжитесь с нами для получения дополнительной технической поддержки.
6. Этот 3,5-дюймовый TFT-ЖК-модуль хорошо подходит для GPS-устройств, POS-терминалов, устройств для чтения наличных, сканеров, домашней автоматизации, конференц-телефона, анализаторов, бытовой техники, домашней автоматизации, систем безопасности и т. д.

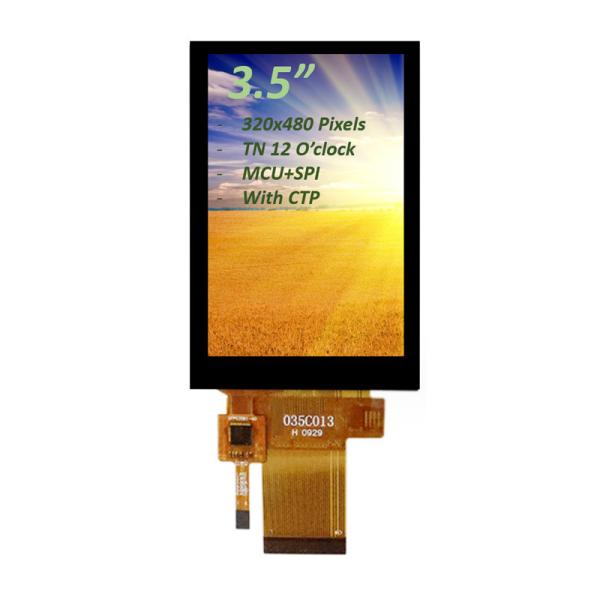

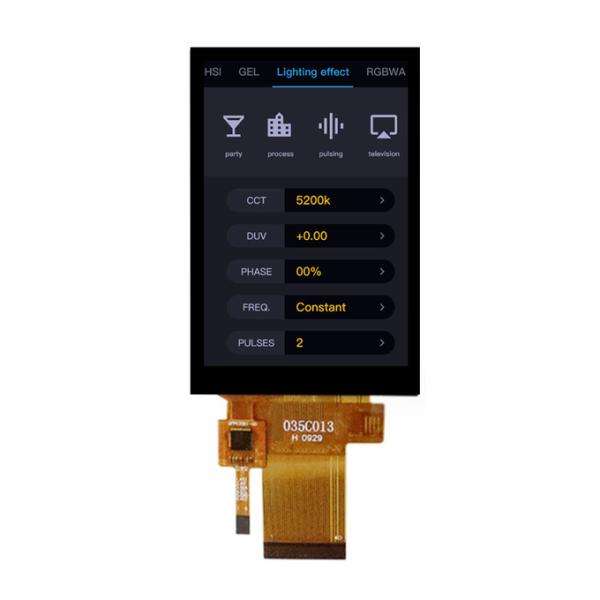

3,5-дюймовый TFT ЖК-дисплей с интерфейсом ILI9488 MCU, 3,5-дюймовый емкостный сенсорный TFT ЖК-дисплейИзображение продукта

Оптические характеристики

Электрические характеристики

Характеристики блока подсветки

Определение контакта интерфейса LCM

Сенсорное определение контакта FPC

Почему выбирают нас

1. Мы предоставляем индивидуальное решение для ЖК-дисплея.
Есть ли у вашего продукта особые требования к применению, электрические характеристики, оптические характеристики, сенсорные функции или механические размеры, требующие индивидуальных дисплеев? SAEF может удовлетворить ваши индивидуальные требования к ЖК-дисплеям.

2. Комплексные решения для сенсорного экрана и дисплея.
Вы беспокоитесь о сборке сенсорного экрана и экрана дисплея? SAEF может предоставить индивидуальные и стандартные сенсорные экраны, включая резистивные и емкостные мультисенсорные решения, а также услуги воздушного и оптического соединения.
3. Приверженность качеству и надежности
SAEF сертифицирован по стандартам ISO9001:2015 и ISO14000, что соответствует требованиям RoHS, REACH и другим экологическим нормам на мировых рынках. Мы обеспечиваем качество посредством производственного управления IQC, PQC и OQC, надежности и испытаний на старение.
4. Долгосрочные поставки
При нормальных обстоятельствах рекомендуемая нами продукция может поставляться более 5 лет. Если есть особые потребности, мы заранее разработаем альтернативные планы, чтобы обеспечить ваши долгосрочные потребности в поставках.

ESP8266 подключен к ili9488 3,5-дюймовому TFT-экрану для дисплея + сенсорного экрана

1. Используйте библиотеку TFT_eSPI.

2. Содержание конфигурации

2-1)Как подключено устройство?

ВККЛЭД - 3.3
Земля - ​​Земля
КС - Д8
РСТ - Д4
ДК/РС - Д3
SD1(MOSI)T_DIN - D7
SCKT_CLK — D5
Т_Д0 - Д6
Т_КС - Д2
* XXX/XXX указывает, что требуется параллельная линия, которая применима только к экранам ESP8266 и ili9488.

*Другие экраны должны быть настроены в соответствии с аннотациями в User_Setup.h и User_Setup_Select.h, чтобы избежать отклонений!!

2-2). Измените User_Setup.h
Найдите файл User_Setup.h в каталоге библиотеки и измените аннотации в соответствии с моделью TFT-экрана.

#define ILI9488_DRIVER // ПРЕДУПРЕЖДЕНИЕ. Не подключайте SDO дисплея ILI9488 к MISO, если другие устройства используют шину SPI (TFT SDO НЕ выполняет тристатус при высоком уровне CS)

Раскомментируйте этот драйвер и верните в комментарий значение li9341 по умолчанию.

Добавьте два параметра

#define TFT_WIDTH 480
#define TFT_HEIGHT 320

Поскольку я использую экран 480*320, в файле нет соответствующих параметров, поэтому я могу добавить его и использовать напрямую, если в файле есть параметры соответствующего экрана.

Файл продолжает прокручиваться вниз

Найдите #define TOUCH_CS PIN_D2 и раскомментируйте (соответствует порту схемы разводки)

2-3) Измените User_Setup_Select.h.
Включить #include <User_Setup.h>

Включить #include <User_Setups/Setup20_ILI9488.h> (на разных экранах осуществляется поиск соответствующего драйвера согласно английской аннотации)

*Для других типов экранов необходимо открыть соответствующий файл драйвера User_Setups/Setup20_ILI9488.h, чтобы проверить, совпадают ли определенные контакты с теми, что указаны на схеме подключения.

2-4) Попробуйте пробежаться
Откройте экземпляр -TFT_eSPI-Generic-Touch_calivrate в Arduino (этот экземпляр называется сенсорной калибровкой, сенсорный экран должен быть откалиброван)

Следуйте примерам, представленным в библиотеке, и играйте в свое удовольствие.

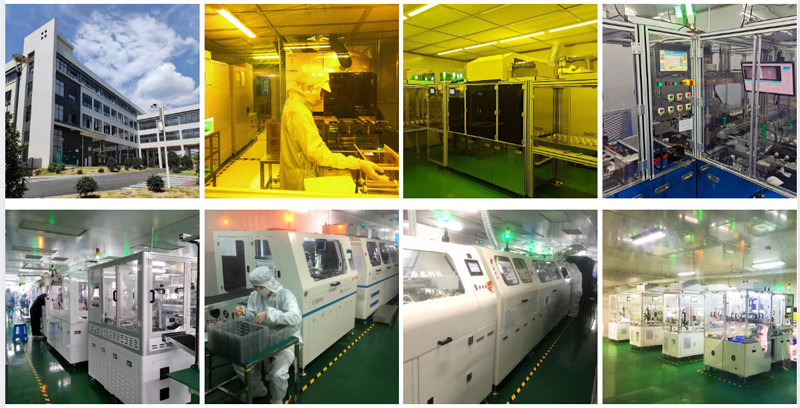

Возможности и сертификаты:
