Дисплей ESL 2,66 дюйма, дисплей E-ink 2,66 дюйма Описание

SAEF Technology SFEPD266H-7005A01 представляет собой активный матричный электрофоретический дисплей ((AM EPD), с интерфейсом и дизайном системы отсчета.Модуль представляет собой TFT-массив, приводящий электрофоретический дисплей, с интегрированными схемами, включающими буфер шлюза, буфер источника, интерфейс MCU, логику управления временем, осциллятор, DC-DC, SRAM, LUT, VCOM. Модуль может использоваться в портативных электронных устройствах,например, система электронных стеллажей (ESL).

Особенности

152×296 пикселей

Отражательность белого более 30%

Контрастное соотношение выше 8:1

Ультраширокий угол обзора

Сверхнизкое энергопотребление

️ чисто отражающий режим

️ Бистабильный дисплей

Ландшафт, портретные режимы

Ультра низкий ток в режиме глубокого сна

Форма волны хранится в OTP на чипе

¢ Серийный интерфейс периферийных устройств

Оциллятор на чипе

Применение

Система электронных ярлыков на полках

Определение фиксатора

Pin1, NC Не соединяться с другими NC-пинами

Pin2, GDR / O / N-Channel MOSFET Gate Drive Control (ГДР / О / Н-канальный Мосфетовый шлюз управления)

Pin3, RESE / I / Ввод токочувствительного тока для петли управления

Pin4, NC Не подключаться к другим NC-прицепам

Pin5, VDHR / C / Положительное напряжение драйвера источника для источника

Pin6, TSCL / O / I2C Интерфейс с цифровым датчиком температуры Часовой пин

Pin7, TSDA / I/O / I2C Интерфейс с цифровым датчиком температуры

Пин8, BS / I / Bus Интерфейс выборный пин (ПРИМЕЧАНИЕ 5-4)

Пин9, BUSYN / O / Пин выхода на занятом состоянии (ПРИМЕЧАНИЕ 5-3)

Пин-10, RSTN/I/Reset входный сигнал.

Pin11, D/C/I/Data/Command control pin (Примечание 5-2)

Pin12, CSB / I / Chip select input pin (ПРИМЕЧАНИЕ 5-1)

Пин13, SCL / I / Serial Clock pin (SPI)

Pin14, SDA / I / Serial Data pin (SPI) (Пин 14), SDA / I / Serial Data pin (SPI) (Пин серийных данных)

Pin15, VDDIO / P / питание для интерфейсных логических пин.

Pin16, VDD / P / Силовое питание для чипа

Pin17, GND / P / Ground

Pin18, VDDD / C / Core logic power pin VDDD может регулироваться внутренне из VDD. Конденсаторы должны подключаться между VDDD и VSS при любых обстоятельствах

Pin19, VPP / P / Силовое питание для программирования OTP

Pin20, VSH / C / Положительное источниковое напряжение 2

Pin21, VGH / C / Положительное водоворотное напряжение

Pin22, VSL / C / отрицательное источниковое рабочее напряжение

Pin23, VGL / C / отрицательное напряжение управления шлюзом

Pin24, VCOM / C / VCOM управляющее напряжение

I = входной пин, O = выходной пин, I/O = двунаправленный пин (вход/выход), P = питательный пин, C = конденсаторный пин

Примечание 5-1: Этот пин является выборным входом чипа, соединяющимся с MCU. Чип включен для связи MCU только при нажатии на КРС НОГО.

Примечание 5-2: Этот пин - это пин управления данными / командой, подключающийся к MCU в режиме 4-проводной SPI. Когда пин вытянут HIGH, данные в SDA будут интерпретироваться как данные. Когда пин вытянут LOW,Данные в SDA будут интерпретироваться как команда.

Примечание 5-3: Этот пин - выходный пин состояния занятости. Когда занятость высока, работа чипа не должна быть прервана, команда не должна отправляться, например,Чип будет ставить Busy pin High, когда - Выпуск дисплея волновой формы - Программирование с OTP - Общение с цифровым датчиком температуры

Примечание 5-4: Шнур для выбора интерфейса шины

Интерфейс MCU состояния BS

L 4-линейный серийный периферийный интерфейс ((SPI)

H 3-линейный серийный периферийный интерфейс ((SPI) - 9 бит SP

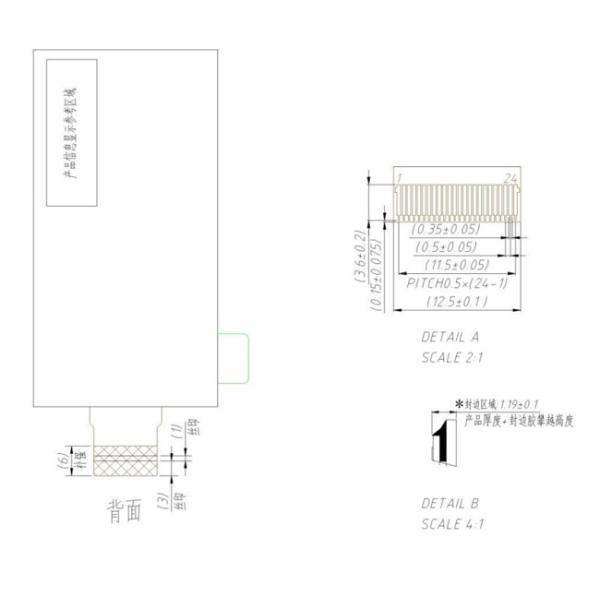

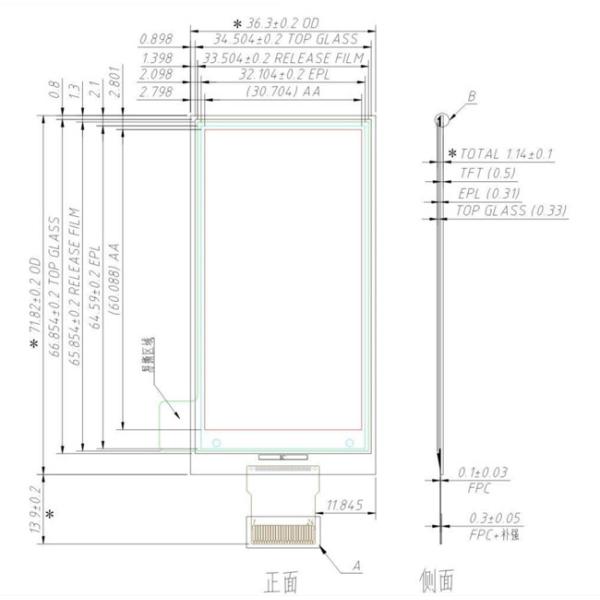

Дисплей ESL 2,66 дюйма, дисплей с электронным чернилом 2,66 дюйма

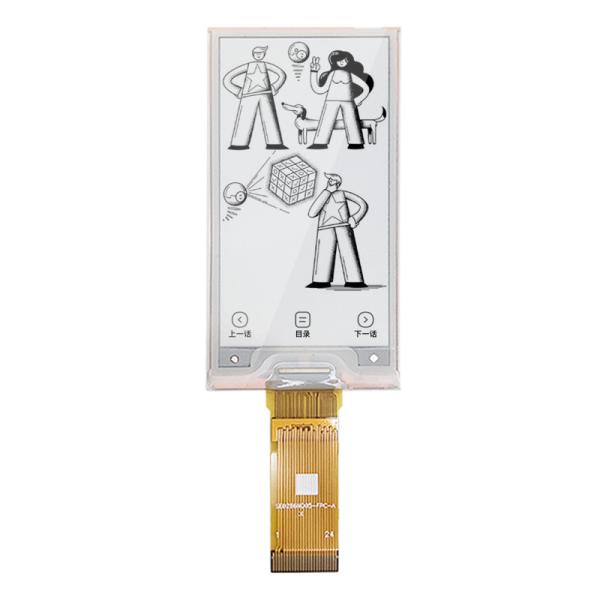

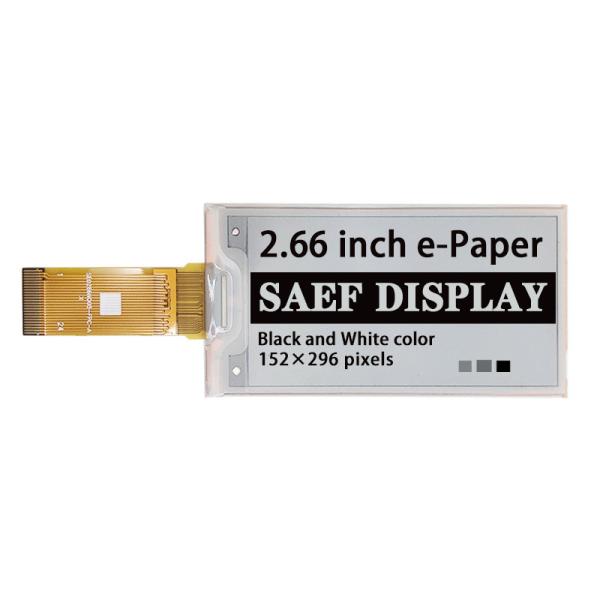

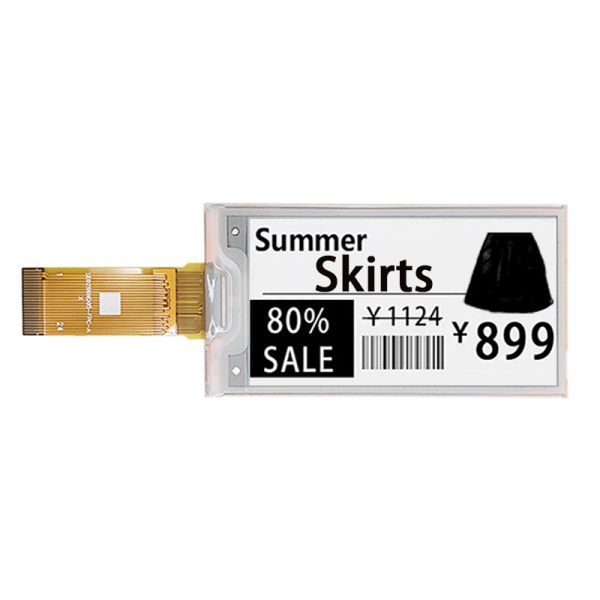

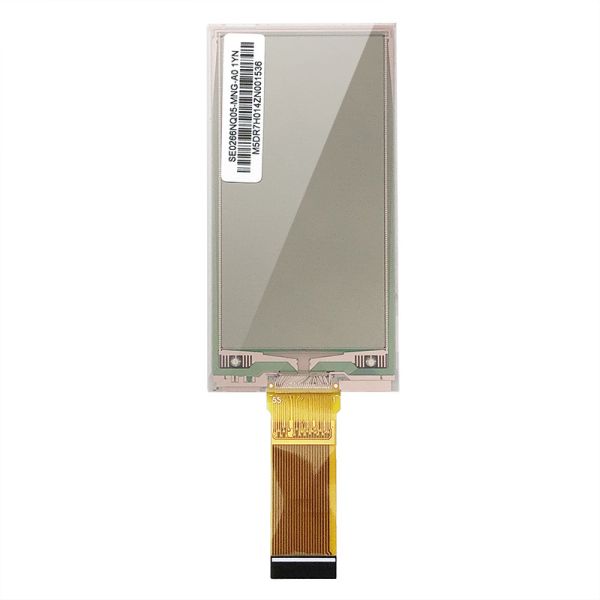

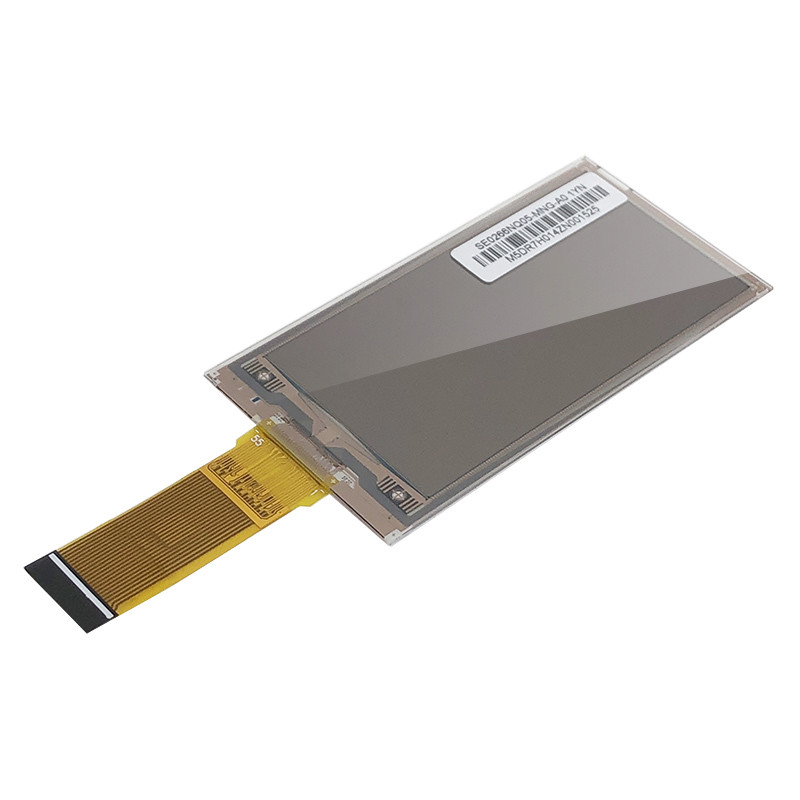

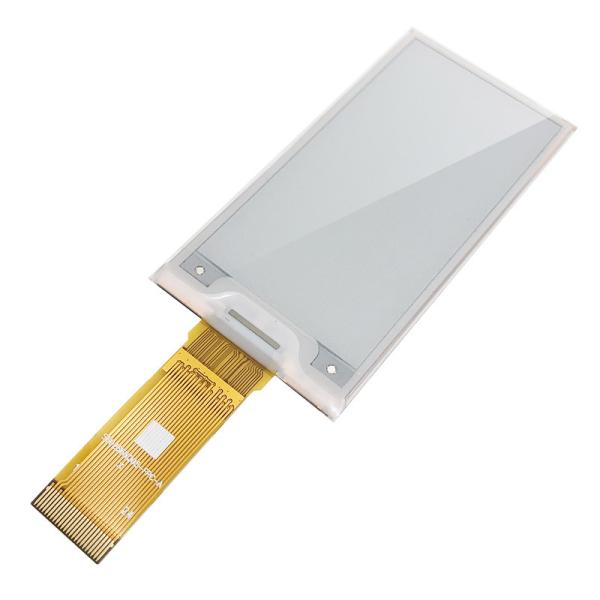

Дисплей ESL 2,66 дюйма, дисплей E-ink 2,66 дюйма Изображение продукта

Примечания:

1Типичная мощность измеряется следующим переходом от горизонтальной 2 серой шкалы к вертикальной 2 серой шкале (рисунок 6-2).

2Сила глубокого сна - это энергия, потребляемая, когда контроллер панели находится в режиме глубокого сна.

3Перечисленные электрические/оптические характеристики гарантируются только в соответствии с контроллером и формой волны, предоставленной SAEF.
