Спецификации
Номер модели :
SF-TC700I-9239D-T
Место происхождения :
Шэньчжэнь/Китай
Количество минимального заказа :
3 ПК
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность поставки :
ПК 3000K в месяц
Время доставки :
1-5 недель
Упаковывая детали :
Стандартный пакет экспортированием
Ключевые слова :
7-дюймовый модуль сенсорного дисплея TFT
Сенсорный экран :
Сопротивляющаяся сенсорная панель
Резолюция :
800*480
Стекло покрытия :
ODM
Интерфейс :
RGB
Поверхностная яркость :
300 Cd/m2
Срок службы светодиодов :
40,000 часов
Пины :
40
Контрольная панель :
С
Направление просмотра :
В шесть часов.
Описание

7 дюймовый сенсорный экран 40 пин 800x480 TFT дисплей RGB интерфейс с RTP введение продукта



SF-TC700I-9239D-Tявляется 7-дюймовым TFT-LCD с модулем дисплея с сенсорным экраном RTP, изготовленным из разрешения WVGA 800x480 точек. Этот 7-дюймовый TFT-дисплей с сенсорным экраном может легко управляться с помощью MCU, таких как 8051, PIC, AVR,ARDUINO и ARMОн может быть использован в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, оборудовании безопасности, которое требует высококачественного и красочного изображения TFT.

SF-TC700I-9239D-Tмодуль может работать при температуре от -20°C до +70°C; температура его хранения колеблется от -30°C до +80°C.

SF-TC700I-9239D-T полностью совместим с моделью Innolux AT070TN83.



Ключевые слова: 7-дюймовый модуль сенсорного дисплея TFT Прикосновение к экрану Резистивная сенсорная панель
Решение: 800*480 Размер стекла крышки: ODM
Интерфейс: RGB Светимость поверхности: 280 Cd/m2
Продолжительность жизни светодиода: 40000 часов Пины: 40
Контрольная панель: С Направление просмотра: В шесть часов.

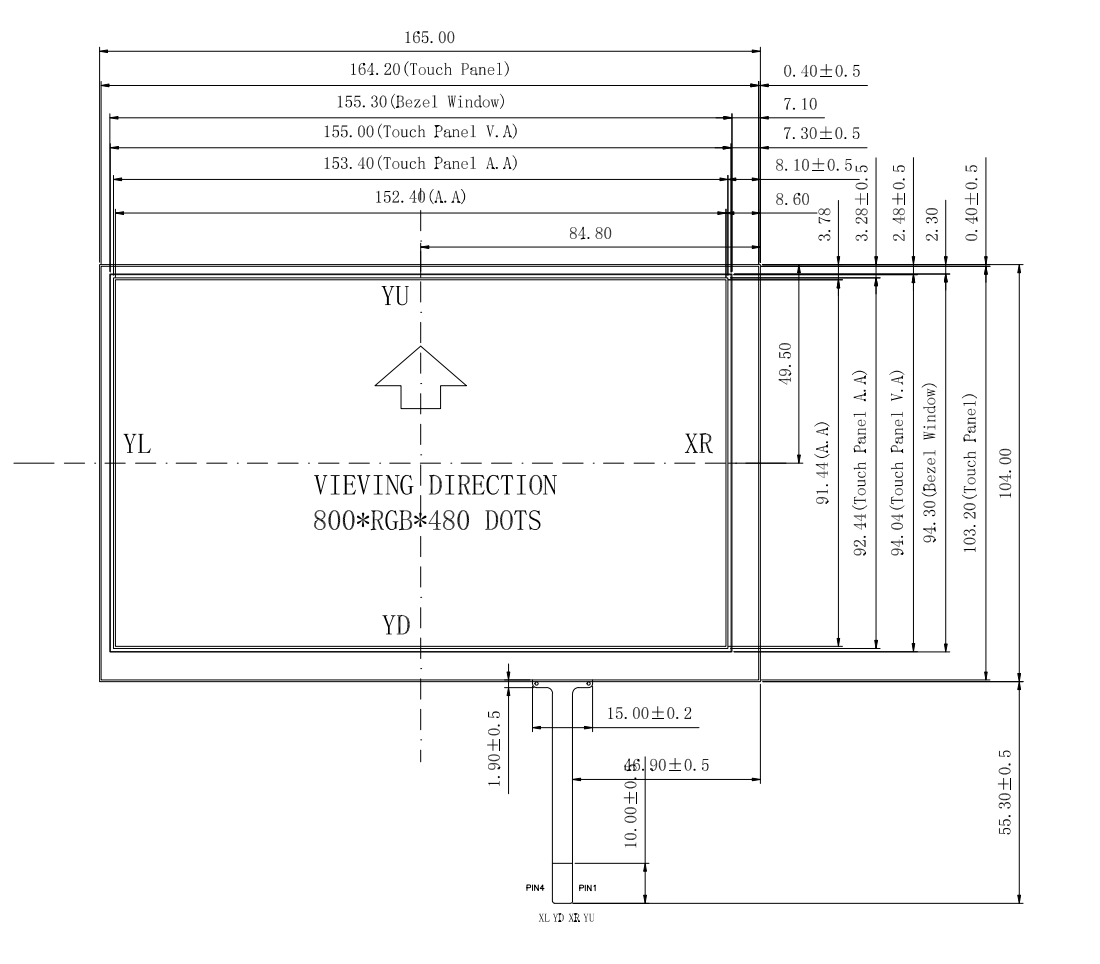

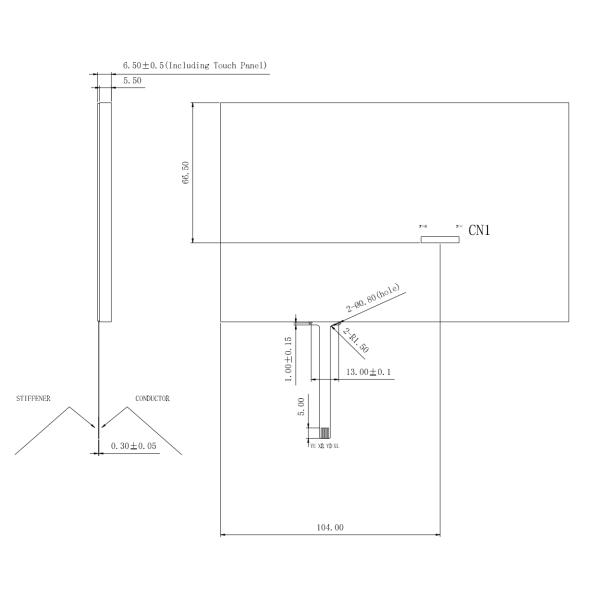

7 дюймовый RGB TFT Resistive Touch Display МодульРисунок



7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания



7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания

Определение фиксатора



Пин No. Символ I/O Функция
1 VLED П Электрическое питание для светодиодного драйвера
2 VLED П Электрическое питание для светодиодного драйвера
3 АДЖ Я... Настройка светодиодной яркости с помощью PWM Pulse
4 GLED П Заземление для светодиодной схемы
5 GLED П Заземление для светодиодной схемы
6 ВКК П Электрическое питание для цифровых схем
7 ВКК П Электрическое питание для цифровых схем
8 МОД Я... Управление режимом DE или HV
9 DE Я... Включить данные
10 VS Я... Ввод сигнала Vsync
11 HS Я... Ввод сигнала Hsync
12 ГНД П Силовое заземление
13 В5 Я... Синий ввод данных (MSB)
14 В4 Я... Синий ввод данных
15 В3 Я... Синий ввод данных
16 ГНД П Силовое заземление
17 В2 Я... Синий ввод данных
18 В1 Я... Синий ввод данных
19 B0 Я... Синий ввод данных ((LSB)
20 ГНД П Силовое заземление
21 G5 Я... Зелёный ввод данных ((MSB)
22 G4 Я... Ввод зеленых данных
23 G3 Я... Ввод зеленых данных
24 ГНД П Силовое заземление
25 G2 Я... Ввод зеленых данных
26 G1 Я... Ввод зеленых данных
27 G0 Я... Зелёный ввод данных ((LSB)
28 ГНД П Силовое заземление
29 R5 Я... Красный ввод данных ((MSB)
30 R4 Я... Ввод красных данных
31 R3 Я... Ввод красных данных
32 ГНД П Силовое заземление
33 R2 Я... Ввод красных данных
34 R1 Я... Ввод красных данных
35 R0 Я... Красный ввод данных ((LSB)
36 ГНД П Силовое заземление
37 DCLK Я... Образец часов
38 ГНД П Силовое заземление
39 L/R Я... Выберите левое или правое направление сканирования
40 У/Д Я... Выберите направление сканирования вверх или вниз



Типичные условия эксплуатации



Положение Символ Ценности Единица
Минуточку. Тип. Макс. Макс.
Напряжение питания ВКК 3.1 3.3 3.5 V
VLED 4.8 5 5.2 V
Icc - 250 300 mA
Текущее потребление ILED - 500 550 mA
Входное логическое высокое напряжение ВИЧ 0.7VCC - ВКК V
Логика ввода низкое напряжение VIL 0 - 0.3VCC V
Время службы светодиодов - 40,000 - - Ч.





Оптические спецификации



Положение Символ Состояние Ценности Единица
Минуточку. Тип. Макс. Макс.
Угол обзора (CR ≥ 10) θL Φ=180° ((9 часов) 60 70 - степень
θR Φ=0°(3 часа) 60 70 -
θT Φ=90° ((12 часов) 40 50 -
θB Φ=270° ((6 часов) 60 70 -
Время ответа В тоннах Нормально θ=Φ=0° - 10 20 msec
ТОФФ - 15 30 msec
Соотношение контраста КР 400 500 - -
Цветовая хроматичность WX 0.26 0.31 0.36 -
WY 0.28 0.33 0.38
Просветительность Л 250 300 - cd/m2
Однородность свечения YU   70 75 - %

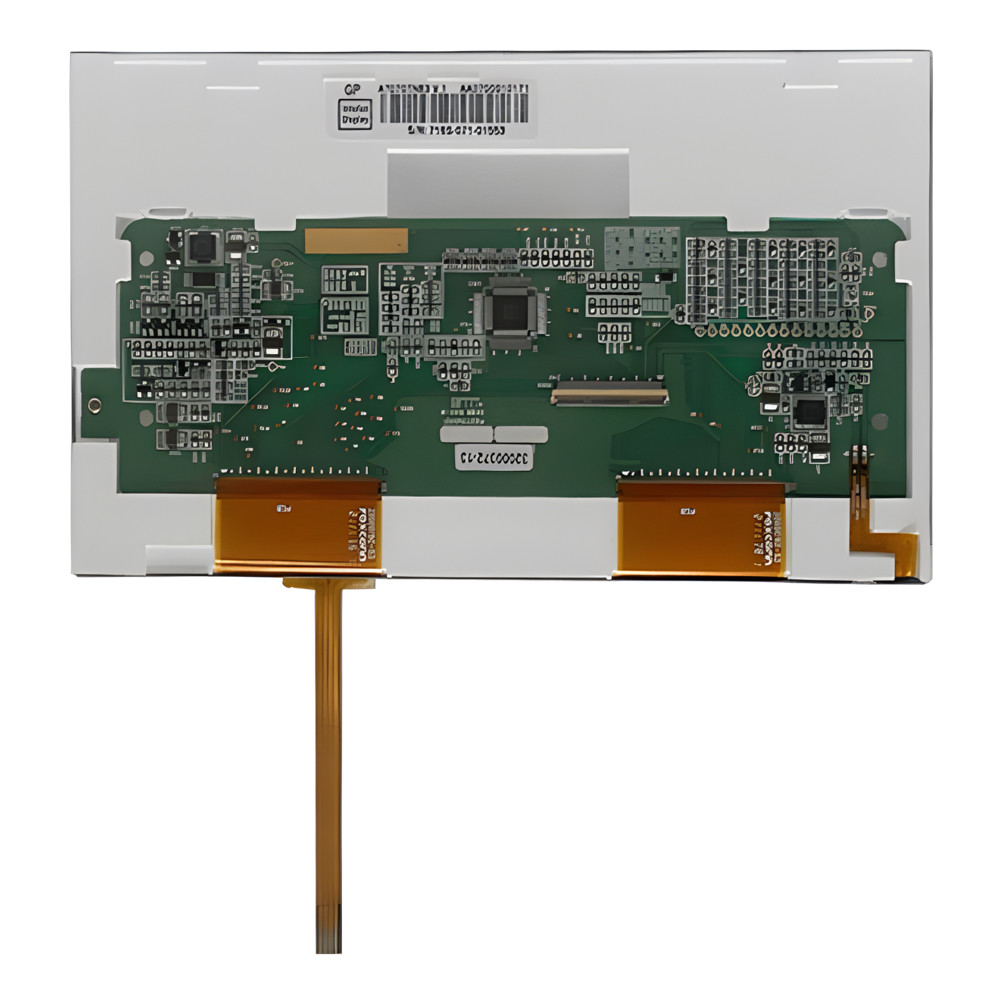

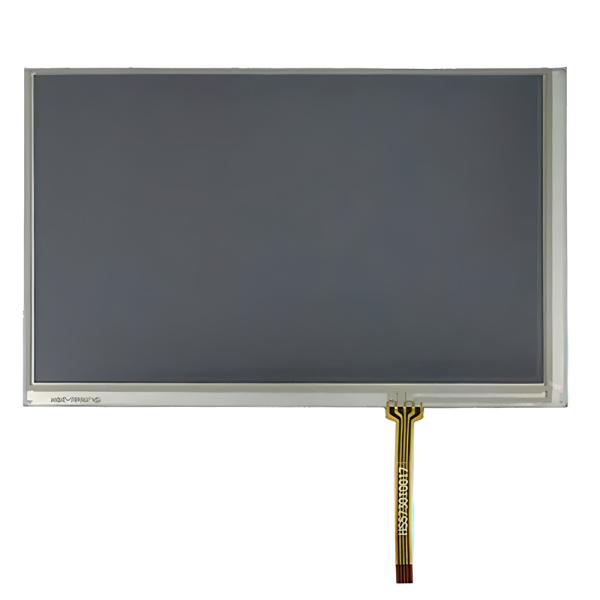

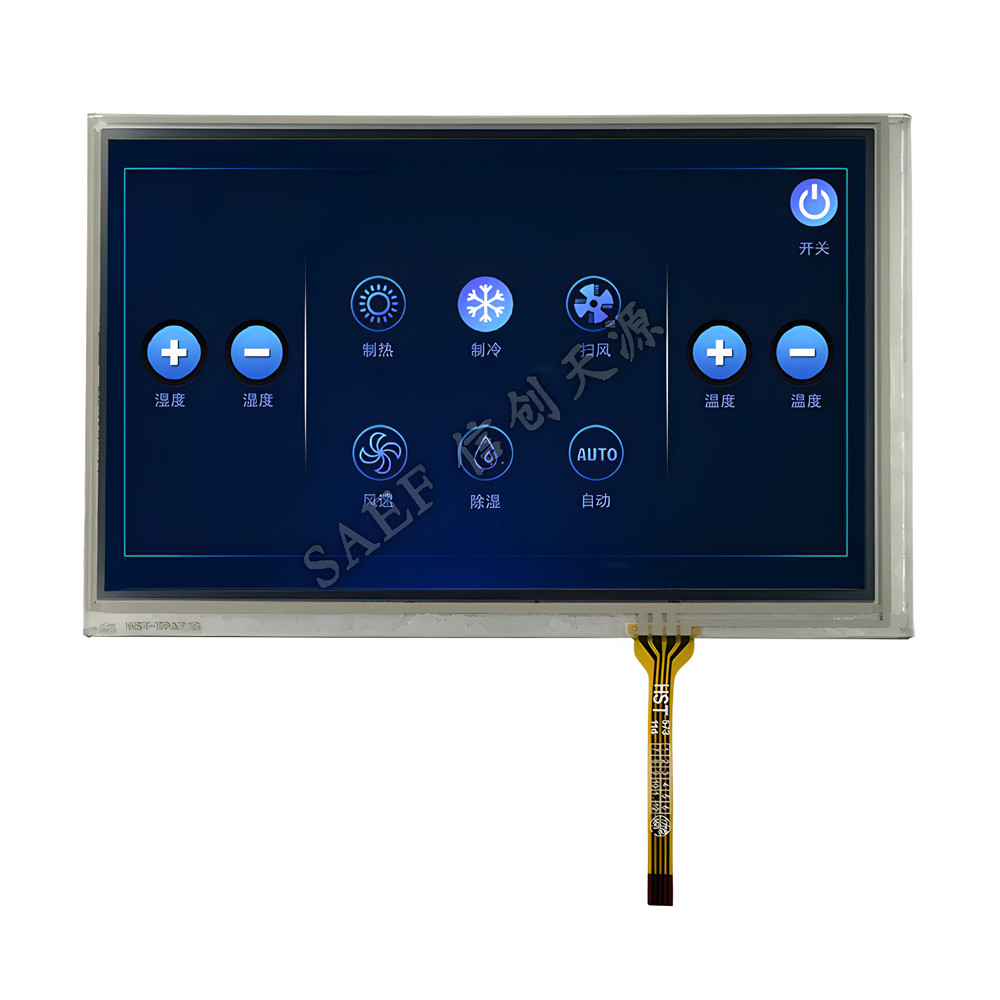

7 дюймовый RGB TFT Resistive Touch Display МодульИзображение продукта

7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания

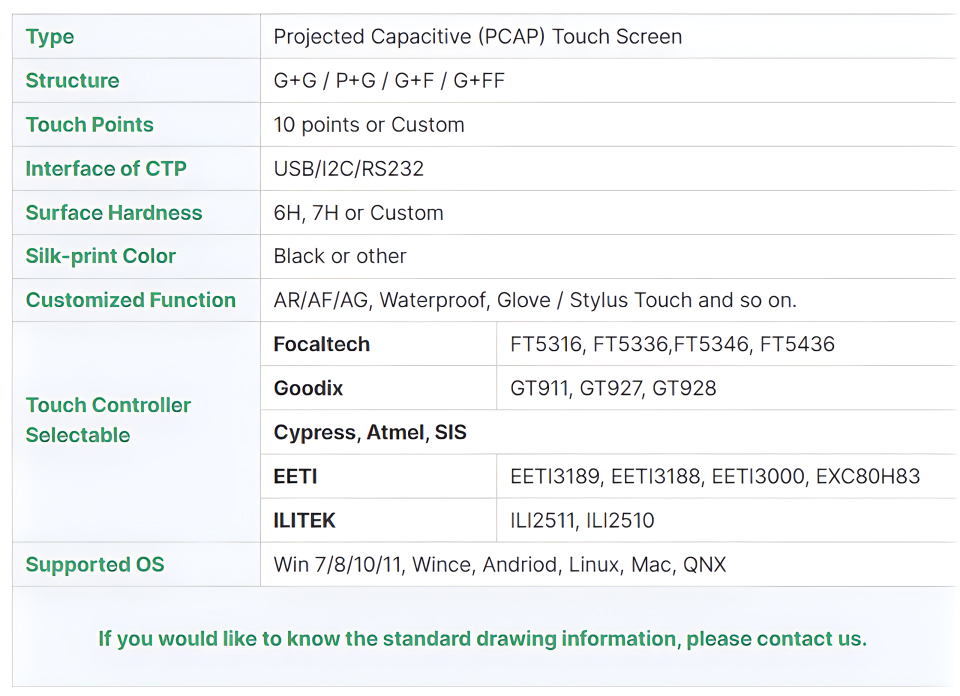

Проектируемый емкостный сенсорный экран (PCAP)



Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.

Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.

7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания

7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания

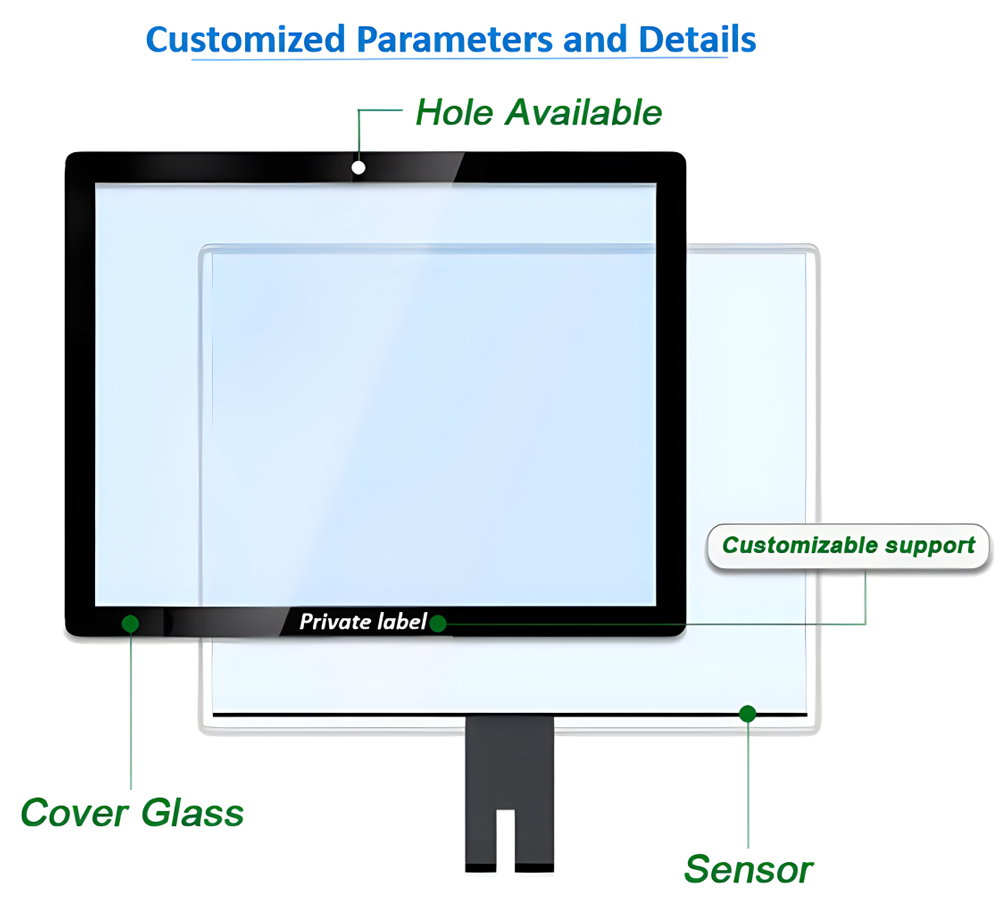

Стекло покрытия:

1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF

Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232



7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания



7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания

7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания

7 дюймов промышленное TFT показывает 40 интерфейс Pin 800x480 RGB с сопротивляющимся экраном касания
