Спецификации
Номер модели :
SF-TO400AS-8986A-N
Место происхождения :
Шэньчжэнь/Китай
Количество минимального заказа :
3 ПК
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность поставки :
ПК 3000K в месяц
Время доставки :
1-5 недель
Упаковывая детали :
Стандартный пакет экспортированием
Продукт :
4 дюймовый IPS TFT LCD
Резолюция :
540x1080 пикселей
Направление просмотра :
IPS Все углы зрения
Сенсорный экран :
без, резистивный и PCAP необязательно
Объектив крышки :
Можно настроить
Поверхностная яркость :
350 cd/m2 (настраивается)
Интерфейс :
MIPI (настраиваемая)
Пин-номер :
30 штифтов
Соединение :
Тип соединителя (настраиваемый)
Управляющий модуль :
ST7703
Операционная температура. :
-20°C до +70°C
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

Высокий PPI 4" TFT, 4 дюйма MIPI TFT LCD 540*1080 точки Введение продукта





SAEF TECHNOLOGY SF-TO400AS-8986A-N представляет собой 4-дюймовый полный TFT-LCD дисплей с 540 (RGB) X 1080 точками (540 горизонтальных на 1080 вертикальных пикселей массива).Напряжение питания (VCC) приводной LCD панели составляет от 2.4V до 3.3V, типичное напряжение составляет 2.8V. и поддерживает интерфейс MIPI. Он может использоваться в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, умном доме,Оборудование для безопасности, требующее высококачественного и красочного изображения с TFT-дисплеем.





SF-TO400AS-8986A-N представляет собой IPS-LCD тип (IPS означает In-plane Switching) TFT с яркостью 350 cd/m2 (типичное значение). яркость может быть настроена до 1000 нит.Пожалуйста, свяжитесь с нашими продавцами для получения дополнительной информации.Он может работать при температуре от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C.





Продукт: 4 дюйма IPS TFT LCD Решение: 540x1080 пикселей
Направление просмотра: IPS Все углы зрения Прикосновение к экрану Без резистива и PCAP необязательно
Линза крышки: Можно настроить Светимость поверхности: 350 Cd/m2 (настраивается)
Интерфейс: MIPI (настраиваемая) Номер пин-кода: 30 штифтов
Подключение: Тип соединителя (настраиваемый) Управляющий блок: ST7703
Рабочая температура: -20°C до +70°C Соответствие: Соответствует требованиям REACH & RoHS

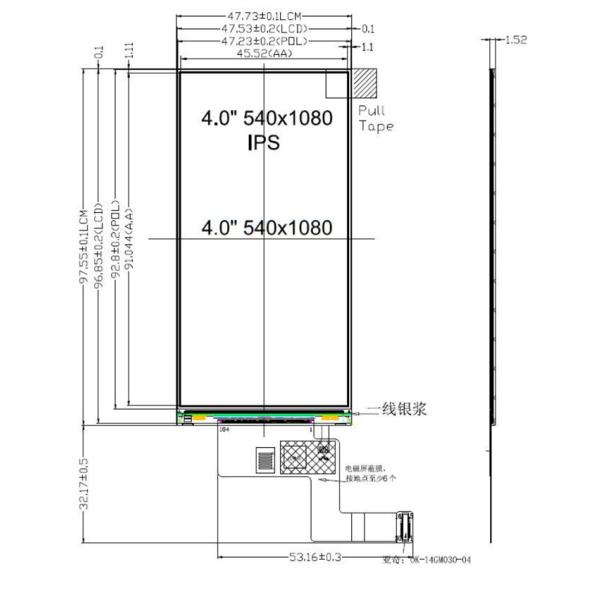

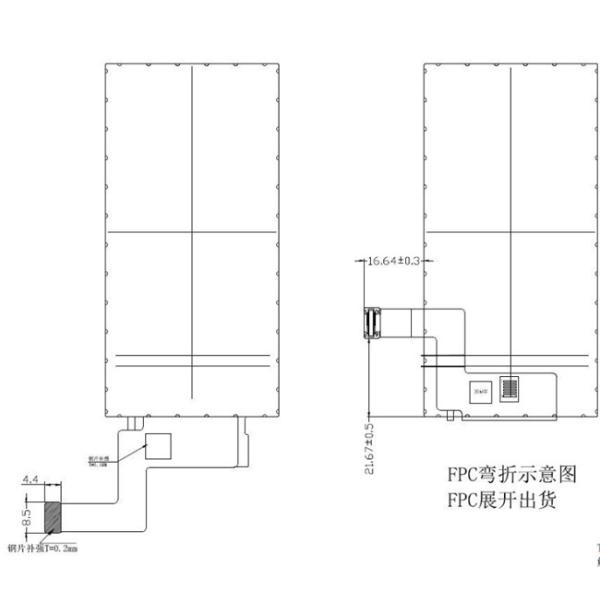

Высокий PPI TFT 4", 4 дюйма MIPI TFT LCD 540*1080 точек





30 дюйм 540x1080 экрана касания TFT Pin медицинский LCD 4 с интерфейсом MIPI30 дюйм 540x1080 экрана касания TFT Pin медицинский LCD 4 с интерфейсом MIPI





Определение пин интерфейса

Нет СИМБОЛ Функция
1 RST_LCM Этот сигнал перезагрузит устройство и должен быть использован для правильной инициализации чипа.
2 TE_LCM Сигнал с эффектом разрыва используется для синхронизации MCU с записью в памяти.
3 ГНД Силовое заземление
4 TDP0 МИПИ-поток данных
5 TDN0 МИПИ-поток данных
6 ГНД Силовое заземление
7 TDP1 МИПИ-поток данных
8 TDN1 МИПИ-поток данных
9 ГНД Силовое заземление
10 TDP2 МИПИ-поток данных
11 TDN2 МИПИ-поток данных
12 ГНД Силовое заземление
13 TDP3 МИПИ-поток данных
14 TDN3 МИПИ-поток данных
15 ГНД Силовое заземление
16 TCP MIPI Clk
17 ТНК MIPI Clk
18 ГНД Силовое заземление
19 IOVCC1.8В Силовое питание для системы ввода/вывода.
20 LEDA ЛЭД-анод
21 LEDK Светодиодный катод
22 ID1 Идентификация
23 NC NC
24 VDD2V8 Силовое питание для аналоговых, VDD = 2,5V ~ 3,3V.
25 NC NC
26 SDA_CTP Сигнал данных I2C сенсорной панели; Если не используется, оставьте этот пин открытым.
27 SCL_CTP Сигнал I2C тактовой панели касания; Если не используется, оставьте этот пин открытым.
28 EINT_CTP Перерыв сигнала на главный процессор сенсорной панели; Если не используется, оставьте этот пин открытым.
29 RST_CTP Система перезагрузки сенсорной панели; Если не используется, оставьте этот пин открытым.
30 VDD2.8_CTP Электрическое питание для аналоговых, VDD=2,4V~3,3V.

Абсолютные максимальные рейтинги

Положение Символ Минуточку. Макс. Макс. Единица
Напряжение питания Электрическое питание VDD -Нет.3 +4.6 V
Аналогичный – – – V
И.О. ИОВДД -Нет.3 +4.6 V
Входное напряжение Ви -Нет.3 IOVDD+0.3 V
Температура хранения Tstg -30 +70 oC
Рабочая температура Сверху - 20 +60 oC
Влажность хранилища Hstg 10 Примечание 1 % RH
Рабочая влажность Прыгай. 10 Примечание 1 % RH

Характеристики постоянного тока

Положение Символ Минуточку. Тип. Макс. Макс. Единица
Напряжение питания Электрическое питание VDD 2.4 2.8 3.3 V
Аналогичный ВКИ 2.4 2.8 3.3 V
И.О. ИОВДД 1.65 1.8/2.8 3.3 V
Логика Низкое входное напряжение VIL -0.3IOVDD – 0.3IOVDD V
Логика Высокое входное напряжение ВИЧ 0.7IOVDD – ИОВДД V
Логика Низкое выходное напряжение VOL – – 0.2IOVDD V
Логика Высокое выходное напряжение VOH 0.8IOVDD – – V
Текущее потребление Нормальное отображение Ивддд – 50 – mA
Режим ожидания Ивддд – 30 – uA
Частота кадров fFR – 60 – Гц

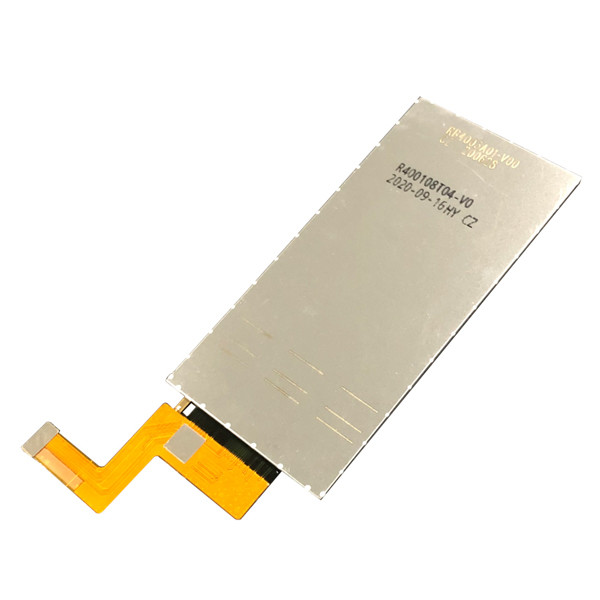

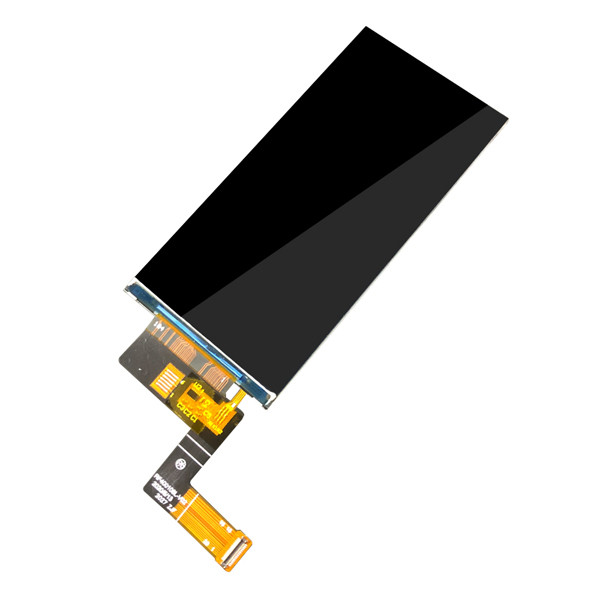

Высокий PPI TFT 4", 4 дюйма MIPI TFT LCD 540*1080 точек Изображение продукта

30 дюйм 540x1080 экрана касания TFT Pin медицинский LCD 4 с интерфейсом MIPI

30 дюйм 540x1080 экрана касания TFT Pin медицинский LCD 4 с интерфейсом MIPI



Ключевое слово поиска: tft 4", 4 tft lcd, 4" tft lcd, 4" tft lcd, tft lcd 4, 4 tft display, 4" tft display, 4" tft display, tft display 4", tft display 4", 4" tft lcd display, 4" tft screen,4-дюймовый TFT экран, tft экран 4 дюйма, tft экран 4", 4 дюйма tft LCD экран, 540x1080 IPS TFT, 4 дюйма IPS, 4 дюйма 540x1080, высокий PPI LCD
