SFOS242XZ-12864Y01 Спецификация.pdf

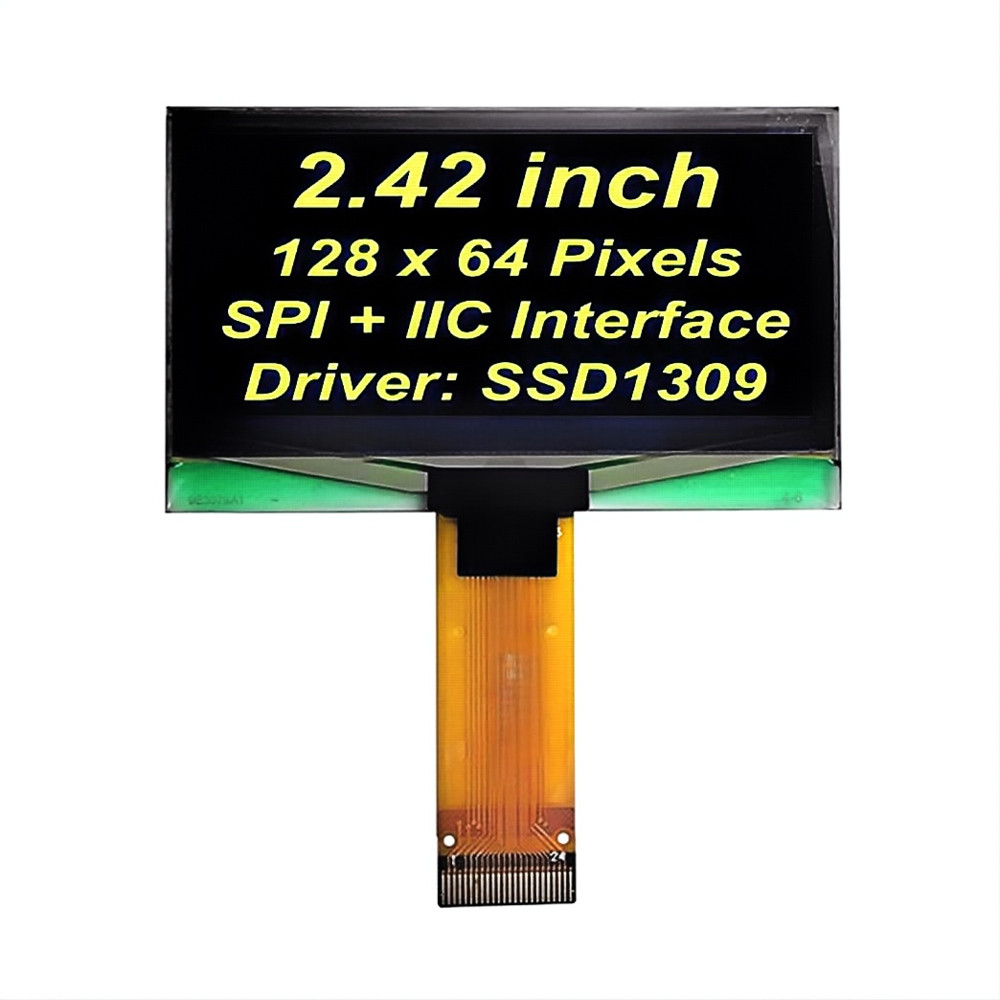

Об этом предмете 2,42-дюймовый OLED 128x64 Желтый шрифтSFOS242XZ-12864Y01

Обзор

2,42-дюймовый OLED-дисплей с разрешением 128x64 пикселей представляет собой передовой экран PMOLED, который использует контроллер SSD1309.этот дисплей имеет ярко-желтые шрифты, что делает его идеальным выбором для встроенных систем, проектов по электронике DIY, умных устройств и многого другого.повышение видимости при различных условиях освещения.

Ключевые особенности

1. Тип дисплея:

   • Технология PMOLED (Passive Matrix OLED) обеспечивает отличное качество изображения и контраст цвета.

2. Решение:

   • 128х64 пикселя, обеспечивающие четкое и четкое изображение.

3. Цвет:

   • Желтый шрифт на черном фоне создает яркий визуальный эффект, что облегчает чтение издалека.Между тем, мы можем поддерживать цвета шрифта, такие как белый, синий и зеленый для выбора.

4. Размер:

   • Компактный 2,42-дюймовый экран подходит для различных применений, не занимая слишком много места.

5. Контроллер:

   • Управляется контроллером SSD1309, обеспечивающим надежную производительность и совместимость с рядом микроконтроллеров.

6. Интерфейс:

   • Поддерживает как SPI (Serial Peripheral Interface), так и I2C (Inter-Integrated Circuit) протоколы связи, позволяющие гибкость в подключениях и упрощение интеграции дизайна.

7. Низкое энергопотребление:

   • Технология OLED является энергоэффективной, что делает ее отличным вариантом для устройств, работающих на батареях.

8. Широкий угол обзора:

   • Предлагает широкий угол обзора 170 градусов, обеспечивая постоянное качество изображения с нескольких точек зрения.

9. Легко в использовании:

   • Имеет полную документацию и примерные коды для легкой интеграции с популярными средами программирования и микроконтроллерами, такими как Arduino, Raspberry Pi и ESP8266/ESP32.

10. Прочность:

    • OLED-дисплеи не имеют подсветки, что делает их более прочными и подходящими для различных условий окружающей среды.

Заявления

• Устройства для ношения
• Проекты IoT
• Системы домашней автоматики
• Дисплеи робототехники
• Электронные этикетки
• Промышленный контроль

Заключение

2,42-дюймовый OLED 128x64 желтые шрифты PMOLED экран (SSD1309 контроллер) является универсальным и эффективным дисплеем, которое обеспечивает отличную производительность и видимость.Разрабатываете ли вы новый продукт или обновляете существующую систему, этот OLED-дисплей, безусловно, улучшит пользовательский опыт и функциональность в множестве приложений.

Спецификации отображения

1) Режим отображения: пассивная матрица

2) Цвет дисплея: Монохромный (желтый), белый, синий и зеленый по желанию

3) Водительская работа: 1/64

Механические характеристики

1) Оригинальный чертеж: согласно прилагаемому схематическому чертежу

2) Количество пикселей: 128 × 64

3) Размер панели: 60,5 × 37 × 1,8 мм

4) Активная площадь: 55,01 × 27,49 (мм)

5) Пиксельное расстояние: 0,43 × 0,43 (мм)

6) Размер пикселей: 0,4 × 0,4 (мм)

7) Вес: TBD

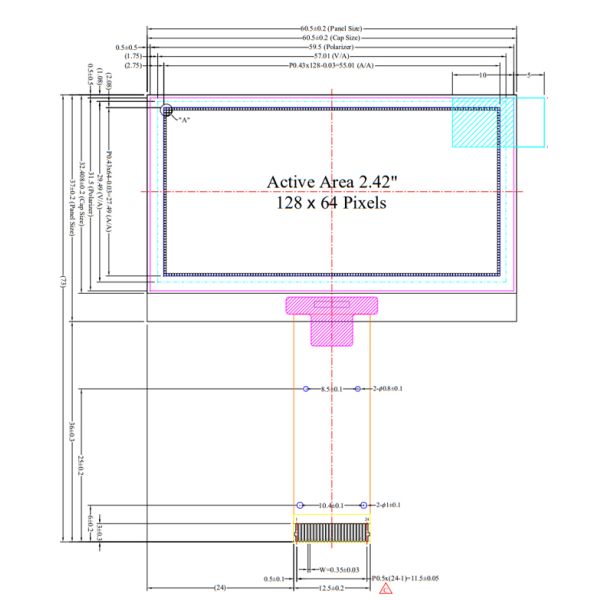

Механический чертеж

Абсолютные максимальные рейтинги

Электрические спецификации

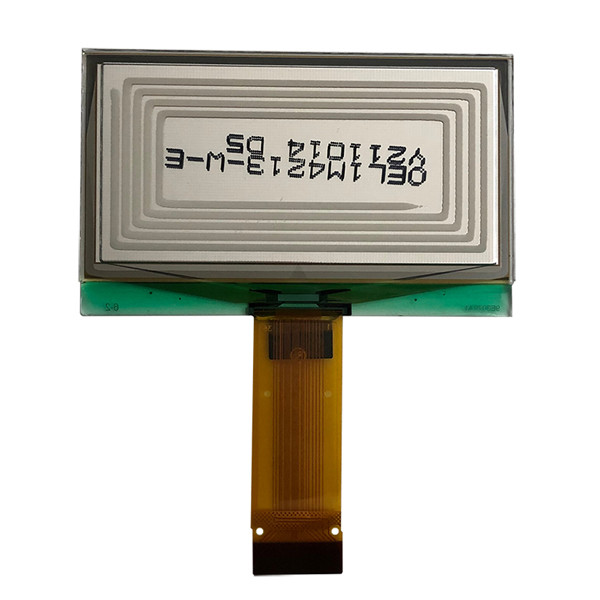

Изображение продукта

Производственные мощности и сертификаты
