OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
Спецификации
Номер модели :
SFTO1330XC-7119A-CT
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Ключевые слова :
13.3 дюймовый модуль PCAP TFT
Резолюция :
пикселы 1920*1080
ЖК-интерфейс :
EDP
Поверхностная яркость :
1000 cd/m2
сенсорный экран :
CTP (проективный емкостный сенсорный экран)
CTP-интерфейс :
USB
Активная зона :
2930,76 x 165,24 (мм)
Операционная температура. :
-10°C до +60°C
Температура хранения. :
-20℃ к +60℃
Тип отображения :
IPS полный угол обзора
Обработка поверхности :
Помох 25%, 3H
Соотношение контраста :
1000
Отображение цвета :
16,7 m
Срок службы светодиодов :
30 000 часов
Сертификат :
ISO9001:2015 / ISO1400:2015
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

** Загрузка таблицы данных **

SFTO1330XC-7119A10CT Спецификация.pdf





13.3 дюймовый eDP TFT с OCA PCAP


SFTO1330XC-7119A10CT представляет собой 13,3-дюймовый высокорезолюционный TFT-модуль ЖК-дисплея с разрешением 1920x1080 пикселей и сенсорной функцией PCAP.Этот высокорезолюционный TFT LCD дисплейный модуль имеет встроенный TC2055G драйвер IC и поддерживает интерфейс eDP. с контурными габаритами 307.55 x 185.62 x 4.58 мм (с сенсорным прикосновением) и площадью активной площади 293.76 x 165.24 мм,Он использует технологию IPS, чтобы обеспечить более широкий угол обзора 80 градусов во всех направлениях (слева80 / Правый 80 / Вверх 80 / Вниз 80).



С высоким контрастным соотношением 1000:1 (типичное значение) и яркостью 1000 нит (типичное значение), эта модель обеспечивает яркие и четкие визуальные эффекты, улучшая пользовательский опыт.модуль имеет проецируемую емкостную сенсорную панель (PCAP) с IC ILI2511, который поддерживает интерфейсы USB и I2C и 10-точечный сенсор, что еще больше повышает его удобство использования и функциональность.



Работающий в диапазоне напряжения от 3,0 до 3,6 В (типичное значение: 3,3 В), этот модуль предназначен для выдержки различных условий окружающей среды.Его рабочая температура составляет от -10°C до +60°C, при температуре хранения от -20°C до +60°C, что делает его подходящим для широкого спектра применений.Терминалы POS (Point of Sale), и наружных торговых систем, этот высокорезолюционный TFT LCD дисплейный модуль предлагает отличную производительность и надежность.



Особенности

Характеристики

 Размер 13.3 дюйма
Резолюция 1920 ((горизонтальный) х1080 ((вертикальный)
Интерфейс eDP1.2/2.7Gbps/2полоса
Тип соединения 20455-030E-76 (I-PEX)
Глубина цвета 16.7M
Тип технологии А-си
Дисплейная спецификация. Пиксельное расстояние (мм) 0.153 на 0.153
Конфигурация пикселей Вертикальная полоса RGB
Режим отображения Обычно черный.
IC драйвера TP ILI2511
Обработка поверхности ЖК Антиотражающее покрытие: ((3H)
Направление просмотра U/D/L/R:85/85/85/85
Соотношение контраста 250 ((TYP.)
Цветовая гамма 72%
Просветительность ((cd/m2) 1000 ((TYP.)
Потребление энергии

ЖК-диск:1.8 ((W) ((Max.))) ((Белый рисунок)
BL:подробности см. ниже
Номера светодиодов 50 светодиодов
Масса (г) -

Механические

 Контур (W x H x D) (мм) 3070,55 х 185,62 х 7,25 мм
TP Область обзора объектива ((мм) -
LCM (W x H x D) (мм) 305.19 х 177,69 х 2,58 мм
Активная площадь ЖК ((мм) 293.76 на 165.24
С/без TSP С TSP

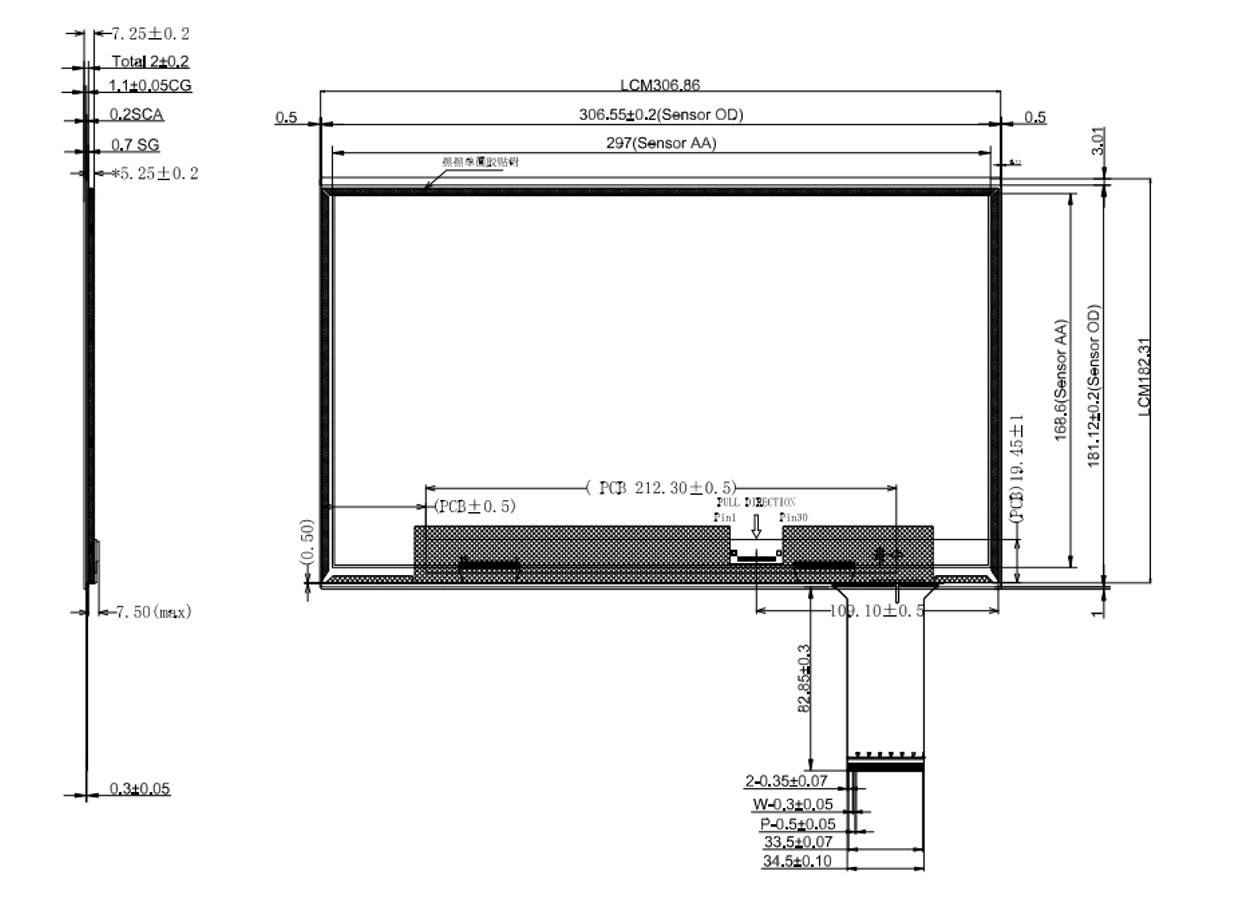

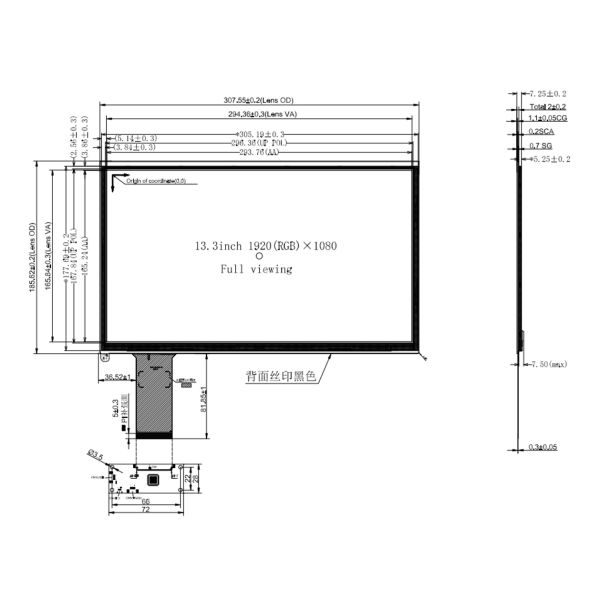

- Что?13.3 дюймовый eDP TFT с OCA PCAP рисунком продукта
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс

OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс



Определение вывески отображения


Терминал

Символ

Функции

1

NC

Никакой связи.

2

H-GND

Земля

3

LAN1 N

Полное соединение сигналов _Лейн1

4

LAN1 P

Истинная сигнальная связь _Lane1

5

H-GND

Земля

6

LAN0_N

Полное соединение сигналов _Lane0

7

LAN0_P

Истинная сигнальная связь _Lane0

8

H-GND



9

AUXP

Истинная сигнальная связь _Помощный канал

10

AUXN



11

H-GND

Земля

12

LCD_VCC

Силовое питание, 3,3 В (типично)

13

LCD_VCC



Силовое питание, 3,3 В (типично)

14

 БИСТ

Самоиспытание панели включено

15

 H_GND

Земля

16

 H_GND

Земля

17

HPD

HPD ((Hot Plug Detect) Сигнальный пин

18

BL_GND

Высокоскоростной грунт

19

BL_GND

Высокоскоростной грунт

20

BL_GND

Высокоскоростной грунт

21

BL_GND

Высокоскоростной грунт

22

BL EN

Заднее освещение включено/выключено

23

BL PWM

Заднее освещение PWM Dimming

24

NC

Никакой связи.

25

NC

Никакой связи.

26

BL PWR

Мощность подсветки

27

BL PWR

Мощность подсветки

28

BL PWR

Мощность подсветки

29

BL PWR

Мощность подсветки

30

NC

Никакой связи.




Электрические спецификации


Параметр

Минуточку.

Тип.

Макс. Макс.

Единица

Примечания

Яркость поверхности

   800 1000   cd/m2

Напряжение питания

VDD

3.0

3.3



V

Примечание 1

Допустимое входное волновое напряжение

VRF

-

-

100

mV

При VDD = 3,3 В

Ток питания

IDD

-



-

mA

Примечание 1

Дифференциальное входное напряжение

ВИД



-

1320

mV



Потребление энергии



0.9



W

Примечание 1


-

4

-

W

Примечание 2


-

4.9

-

W





Оптические спецификации



Положения Символ Состояние Спецификации Единица
Минуточку. Тип. Макс. Макс.
Соотношение контраста КР



O=0°

 700 1000
Свет белого цвета Год действия   1000   cd/m2
Время ответа TR+TF   30 35 мс







Хроматичность

 Красный XR   (0,642)
YR   (0,333)
Зеленый Xg   (0,301)
Да.   (0,621)
Синий XB   (0,153)
YB   (0,055)
Белый Xw   (0,313)
Я не знаю.   (0,329)



Угол обзора

 Вот так. 11 (в 3 часа)



Центр CR≥10

 80 85



дег
12 ((9 часов) 80 85
Вер. θ2 ((12 часов) 80 85
θ1 ((6 часов) 80 85
Соотношение NTSC   %   65 72   %


- Что?

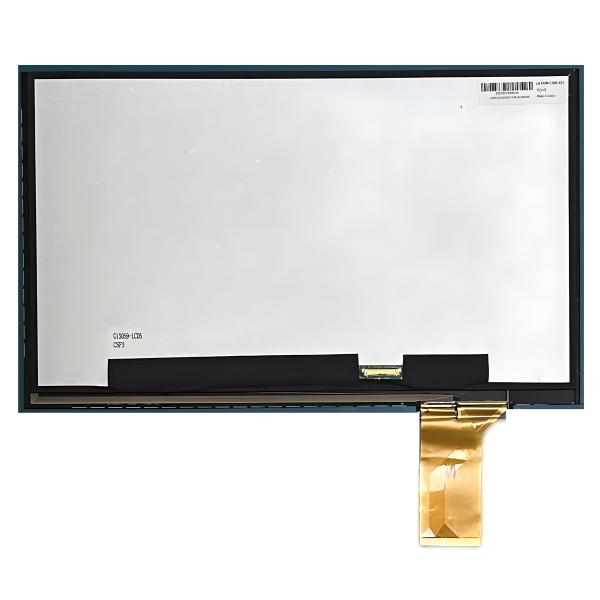

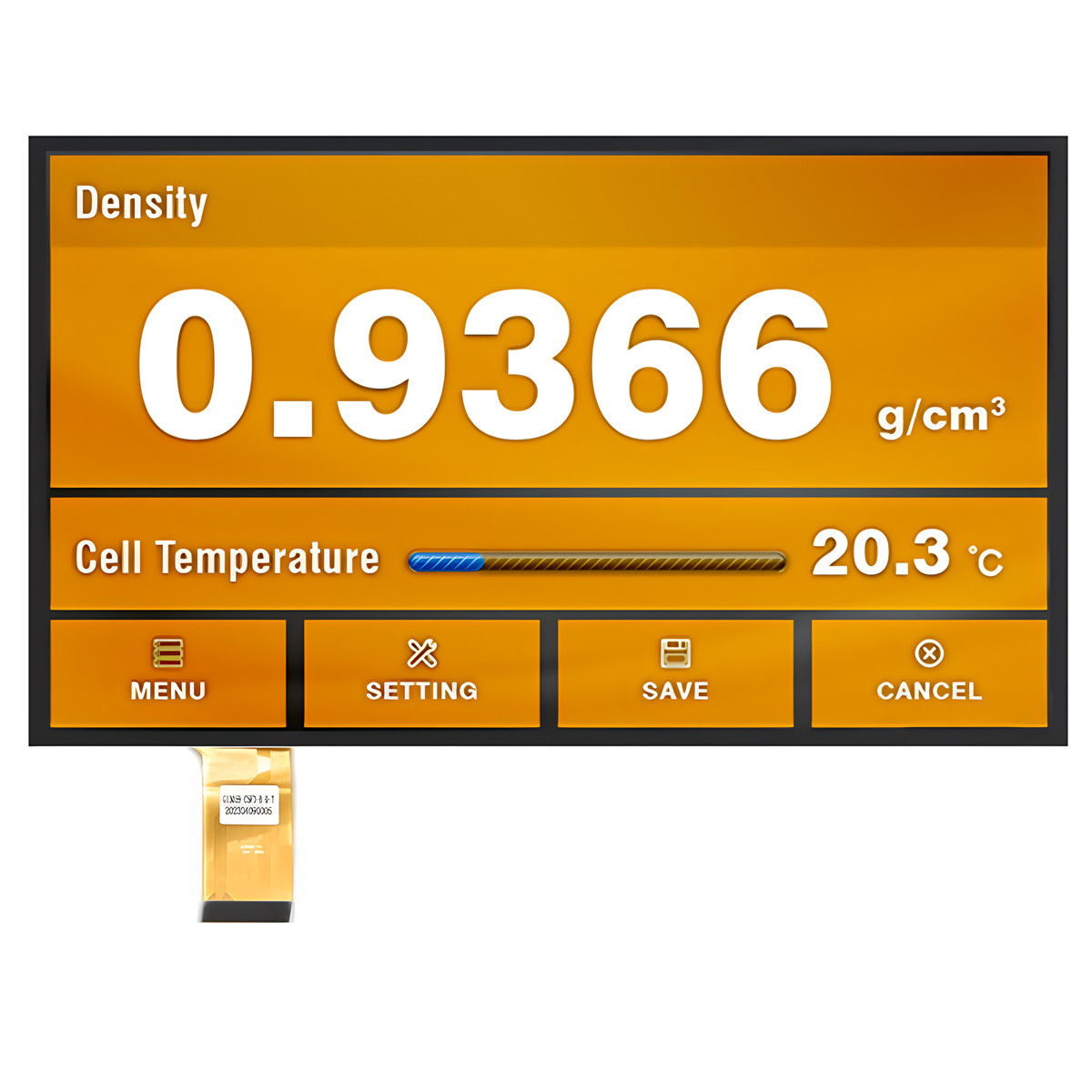

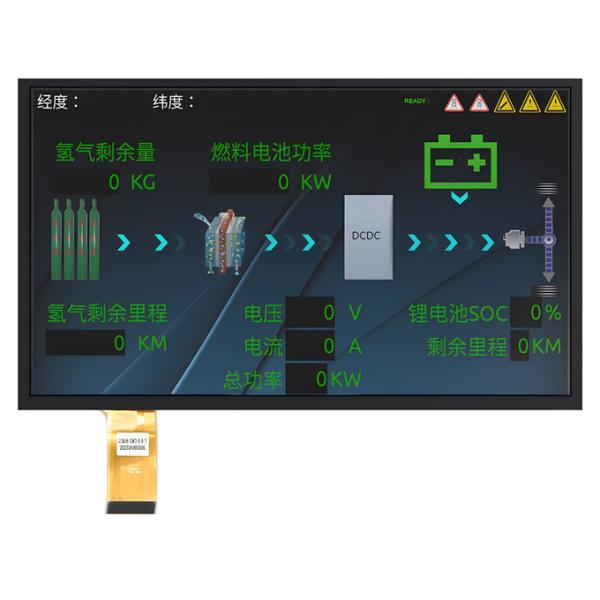

13.3 дюймовый eDP TFT с изображением продукта OCA PCAP
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс
OCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin ИнтерфейсOCA Капацитивный PCAP 13,3-дюймовый TFT LCD Модуль HD 1920x1080 Dot EDP 30 Pin Интерфейс

ТЕСТ надежности

Испытательный пункт

Условия испытания

 Проверка после испытания
Операция при высоких температурах 60°C в течение 96 часов

После завершения испытания исследуемые образцы LCD должны быть помещены в нормальную температуру и влажность помещения в течение 2-4 часов или более до функциональной и визуальной проверки.Не допускается наличие в образцах следующих дефектов::
1. Плохая функциональность, такая как отсутствие дисплея, ненормальное отображение, сильный световой взрыв и т. Д. 2. Нет пузырей поляризующей пленки, пузырей OCA или других дефектов внешнего вида.

2Каждый испытуемый модуль может быть использован только для одного из испытательных проектов.
Работа при низкой температуре 0°C в течение 96 часов
Хранение при высокой температуре 60°C в течение 96 часов
Хранение при низкой температуре -10°C в течение 96 часов
Работа при высокой температуре Работа при влажности 60°C, 90% RH в течение 72 часов
Тепловой удар -10°C ((30 мин) ~+25°C ((5 мин) ~ +60°C ((30 мин) в течение 10 циклов
Испытание вибрации (без операции)

Частота: 10 ~ 55 Гц Амплитуда:1.0 мм Время просмотра: 11 мин.

Срок испытания: 6 циклов для каждого направления X, Y, Z
Испытание статического электричества Прикосновение ±4КВ, воздушное прикосновение ±8КВ
