Спецификации
Номер модели :
SF-TC220I-8686A1-T
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Продукт :
2.2 дюйма SPI TFT LCD
Резолюция :
176х220
Сенсорный экран :
С сопротивляющимся экраном касания
Интерфейс :
ППИ
Стекло покрытия :
быть настроенным
Направление просмотра :
12:00
Дисплей :
ILI9225G или эквивалентный
Соединение :
Замыкание (настраивается)
Просветительность :
250 cd/m2 ((nits)
Пин-номер :
14 штифтов
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

2.2 дюйма SPI QCIF TFT Описание продукта


SF-TC220I-8686A1-T представляет собой 2,2-дюймовый диагональный цветный TFT LCD дисплей с разрешением QCIF 170x220 точек. Этот 2,2-дюймовый TFT LCD управляется интерфейсом SPI,что очень легко для пользователей программировать и использоватьЭтот 2,2-дюймовый графический TFT LCD может использоваться для встроенных систем, промышленного оборудования,устройства безопасности и портативные устройства, требующие высококачественного и цветового отображения изображенийДля легкого подключения к хосту используется хвост FFC/FPC в сочетании с легкодоступным розеткой.


Механические характеристики



Положение Спецификация Единица
Размер дисплея 2.2 дюйм
ОТЛИННЫЕ МЕРИЯ 43*56.16*2.3 мм
Управляющий модуль ILI9225G -
Тип интерфейса 4-SPI -

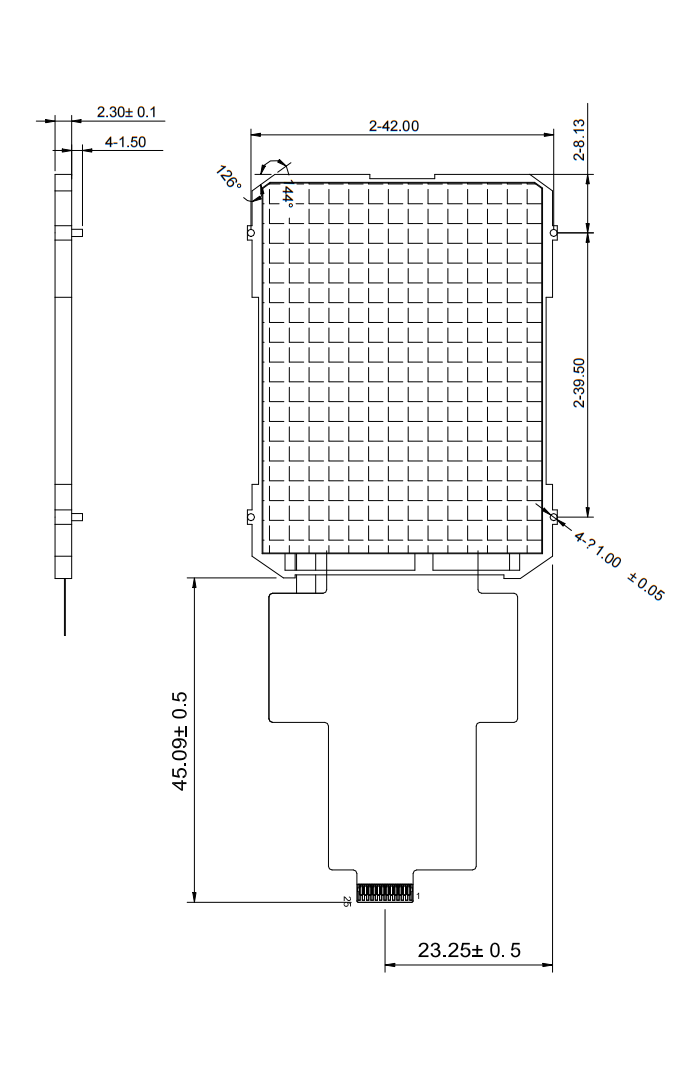

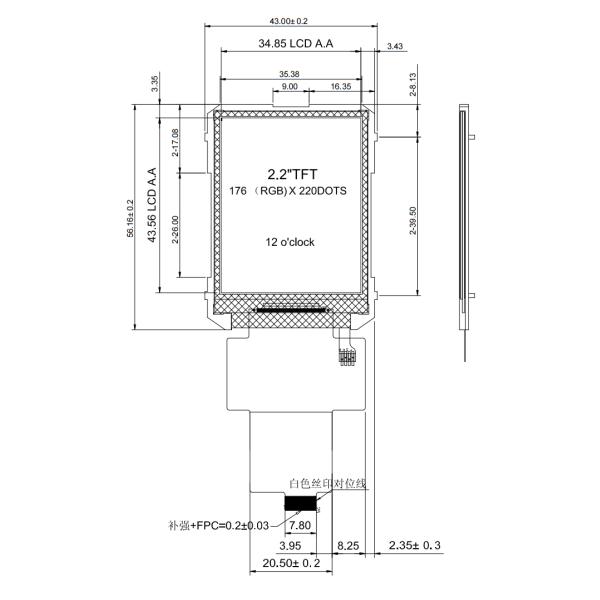

2.2 дюймовый SPI QCIF TFT продуктРисунок



Графический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTP

Графический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTP

Описание ПИН-кода



Нет, нет, нет. ПИН-код I/O Описание
1 ГНД Я... Земля
2 Перезагрузка Я... Вводный сигнал LCM Reset
3 SCL Я... В серийном интерфейсе это используется как SCL.
4 D/C Я... В 4-строчном SPI этот пин используется как D/CX (выбор данных/команд).
5 CSX Я... Входной пин для сигнала выбора чипа
6 SDA/SDO Я... Ввод даты/вывод данных
7 NC - -
8 ГНД Я... Земля
9 ВКК Я... Силовое питание 2.8В напряжение
10 А. О ЛЭД-анод
11-14 К1-К4 О Светодиодный катод


Максимальная абсолютная граница



Положение Символ Стоимость Единица
Напряжение питания для логики VDD 1.6~3.3 V
Входное напряжение Вино ВДД+0.3 V
Рабочая температура Топр - От 20 до 70 °C
Температура хранения Tstg -30 до 80 °C



Заднее освещение Электрооптические характеристики



Положение Символ МИН Тип Максимум ЕДИНСТВО

Испытание

Состояние
Напряжение питания Vf 3.0 3.2 3.4 V Если=60 мА
Ток подачи Если - 60 - mA -
Обратное напряжение ВР - - 5 V -
Рассеивание энергии Pd - 19.2 - мВт -
Интенсивность света для LCM



-

 200 250 - Cd/m2 Если=60 мА
Единообразие для LCM - 80 - - % Если=60 мА
Цвет подсветки Белый


Оптические характеристики



Нет, нет, нет. ИТМ Символ Условия Спецификация Единица
Минуты Тип Макс
1 Время ответа Tr+Tf 25°C - 20 - Мисс
2 Передача (с ПЛ) T ((%) - - 5.0 - -
3 Уровень контраста КР

θ=0,

Нормальный угол обзора

 - 500 - -
4

Угол обзора



 Вот так. θR CR>10 - 55 - Уровень
θL - 55 -
Вер. Θ+ - 55 -
Я... - 25 -





2.2 дюйма SPI QCIF TFT изображение продукта



Графический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTPГрафический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTP

Графический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTP









Производственные мощности и сертификаты

Графический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTPГрафический экран TFT 2,2 дюйма SPI TFT LCD дисплейный экран модуль с/WO RTP





Ключевое слово поиска: tft 2.2", 2.2 tft lcd, 2.2" tft lcd, 2.2 дюйма tft lcd, tft lcd 2.2, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft lcd дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей, 2,2 дюйма tft дисплей,2,2-дюймовый TFT LCD экран,

QCIF дисплей, QCIF TFT
