7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H
7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H
7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H
7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H
Спецификации
Номер модели :
SF-TO700B-8857A-CT
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Ключевые слова :
7 дюймовый TFT
Сенсорный экран :
CTP ((Капацитивный сенсорный экран)
Резолюция :
точки 1024x600
Размер защитного прозрачного стекла :
Коннинг Горилла
Интерфейс LCM :
Мипи
Поверхностная яркость :
300 cd/m2 (до 1500 нит)
EMI :
с защитой от EMI
Твердость поверхности :
>7H
Устойчивость к ударам :
IK08
Срок службы светодиодов :
40,000 часов
Пины :
30 штифтов
Направление просмотра :
Весь угол обзора (80/80/80/80)
CTP-интерфейс :
I2C
Операционная температура. :
– 20℃ к +70℃
Соответствие :
Соответствует требованиям REACH & RoHS
Пылезащитный :
с 3M VHB
Описание

SAEF Technology SF-TO700B-8857A-CT использует Corning Gorilla 2mm стекло в качестве крышки, которая имеет устойчивость к ударам IK08 и твердость поверхности до 7H.Существует множество функциональных вариантов обработки поверхности стеклаМы можем настроить их в соответствии с конкретными требованиями наших клиентов.Размер крышки стекла может быть настроен в соответствии с запросом клиентаДля предотвращения попадания пыли мы нанесем 3M VHB на ступеньки на задней стороне стекла, что полностью предотвратит попадание пыли в устройство пользователя.Мы также провели антистатическую обработкуПри испытании контактного статического электричества уровень статического электричества оборудования продукта/пользователя достиг 8 кВ, а при испытании воздушного статического электричества достиг 10 кВ.Другой вариант применения заключается в том, что продукт может иметь идеальные сенсорные эффекты, либо голыми руками, либо в пластиковых перчатках.



SAEF Technology SF-TO700B-8857A-CT в настоящее время используется клиентами с яркостью 300 нт. В то же время мы можем увеличить яркость наших продуктов до 500 нт, 1000 нт,и 1500 ночей для удовлетворения потребностей пользователей в различных условиях.





Быстрая информация о продукте

1. LCD Размер: 7 ′′ дюймов TFT
2Разрешение: 1024x600
3Угол обзора: свободный, все углы обзора
4Размер контура: 164x97x2.6 мм
5. Тип интерфейса LCM: MIPI

6. Тип интерфейса CTP: I2C
7Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: емкостный сенсорный экран ((CTP)



Спецификация



Положение Содержание ЕДИНСТВО
Тип ЖК 7.0 TFT-LCD, передающий

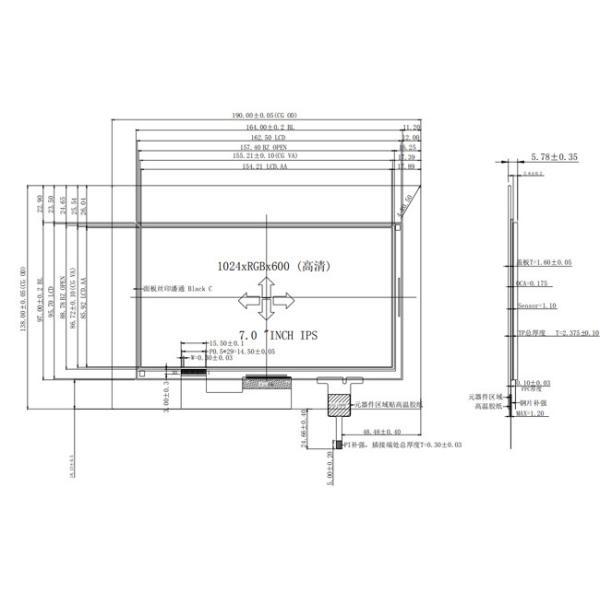

Размер контуры 190.0 (V) x 138.0 (H) x5.78 ((T) мм
Активная зона 85.92 ((V) x154.21 ((H) мм
Направление обзора Все углы обзора ---
Отображение цвета 16.7M
Количество точек 1024 ((RGB) x600 Пункты
Точечная высота (H×V) 0.1506 ((W) x 0.1432 ((H) мм
Тип Assy COG+FPC+BL+CTP ---
Заднее освещение Белое светодиодное освещение -
Интерфейс Интерфейс MIPI
Вес ТБД g



TFT LCD Модуль 7 дюймовый 1024x600 интерфейс MIPI IPS с CTP

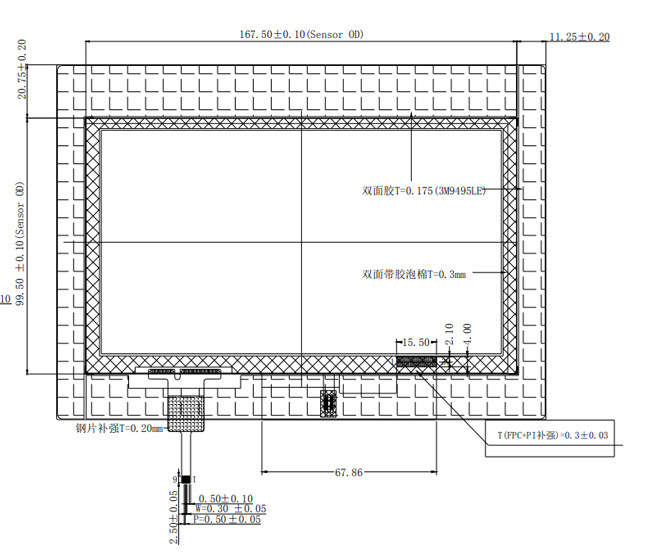

7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H

Определение ПИН-кода LCM

Пин No. Символ Функция
1 VLED+ ЛЭД-анод
2 VLED+ ЛЭД-анод
3 ВГГ Положительная мощность для TFT
4 VGL Отрицательная мощность для TFT
5 UPDN Вход вверх или вниз, контроль сканирования.
UPDN = L, STV2 вывод вертикальный пульс старта и UD пин вывод логический L к драйверу шлюза. (по умолчанию)
UPDN = ′H′, STV1 выход вертикальный пульс запуска и UD пин выход логический ′H′ к драйверу шлюза
6 SHLR Источник управления правой или левой последовательностью.
SHLR = ?? L??, смещение влево: последние данные = S1←S2←S3..........←S1536 = первые данные.
SHLR = ?? H??, смещение направо: первые данные = S1→S2→S3........→S1536 = последние данные.(по умолчанию)
7 ВЛЕД- Светодиодный катод
8 ВЛЕД- Светодиодный катод
9 AVDD Мощность для аналоговой схемы
10 ГНД Земля
11 D3P Ввод данных MIPI.
12 D3N Ввод данных MIPI.
13 ГНД Земля
14 D2P Ввод данных MIPI.
15 D2N Ввод данных MIPI.
16 ГНД Земля
17 CLKP Ввод MIPI-часов
18 CLKN Ввод MIPI-часов
19 ГНД Земля
20 D1P Ввод данных MIPI.
21 D1N Ввод данных MIPI.
22 ГНД Земля
23 D0P Ввод данных MIPI.
24 D0N Ввод данных MIPI.
25 ГНД Земля
26 STBYB В режиме ожидания.
STBYB = HH, нормальная работа (по умолчанию)
STBYB = L, контроллер времени, источник драйвера будет выключен, все выходы GND.
27 Перезагрузка Глобальный сброс пина. Активный низкий, чтобы войти в состояние сброса. Обычно тянуть высокий. Подключение к схеме сброса RC для стабильности.
28 VDD ((1,8В) Цифровая схема
29 VDD ((1,8В) Цифровая схема
30 VCOMIN Общее напряжение





Модуль TFT LCD 7 дюймовый 1024x600 интерфейс MIPI IPS с изображением продукта CTP

7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H



Производственные мощности и сертификаты

7-дюймовый сенсорный экран TFT с IK08 Konning Gorilla 2 Cover Glass, твердость поверхности>7H
