Спецификации
Номер модели :
SFTO280PY-7200ACT
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Продукт :
20,8 дюйма TFT с CTP
Резолюция :
240*320 точек
Интерфейс :
4-wire SPI
сенсорный экран :
Pcap
Направление просмотра :
IPS Все углы зрения
Структура PCAP :
ГФФ
Регулятор LCD :
ST7789V
Пин-номер :
10 ШТЫРЕЙ
Соединение :
ZIF FPC
Поверхностная яркость :
400 cd/m2 ((nits)
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

2.8-дюймовый TFT LCD экран.pdf

О данном предмете SFTO280PY-7200ACT 2,8 дюймовый емкостный сенсорный модуль TFT



2,8-дюймовый IPS TFT-дисплей с оптическим соединением является устройством, которое интегрирует передовые технологии отображения и сенсорного восприятия.Ниже приведено подробное представление о продукте SFTO280PY-7200ACT:



Информация о продукте


- Размер экрана: 2,8 дюйма
- Разрешение: 240х320 пикселей
- Технология дисплея: технология IPS (In Plane Switching), обеспечивающая широкий угол просмотра и точность цвета
-Светкость: 400 нит, подходит для просмотра при различных условиях освещения
- Технология сенсорного экрана: емкостная, обеспечивающая высокую чувствительность и точный сенсорный контроль
- Интерфейс: TFT дисплей поддерживающий SPI (Serial Peripheral Interface) и сенсорный экран поддерживающий I2C (Inter Integrated Circuit) интерфейсы для легкого подключения к микроконтроллерам или другим процессорам
-Оптическое связывание: использование оптического клея для связывания сенсорного экрана и экрана дисплея, улучшая точность прикосновения и эффект дисплея
-Многоприкосновение: обычно поддерживает функцию многоприкосновения, позволяющую одновременно работать нескольким пальцам
-Прочность: емкостные сенсорные экраны более прочные, чем резистивные сенсорные экраны, и менее подвержены физическому повреждению



Сценарии применения


-Промышленная панель управления: используется для отображения и управления промышленным оборудованием
- Медицинское оборудование: отображать важную информацию о медицинском оборудовании
- потребительская электроника: такие как умные домашние устройства, портативные игровые консоли и т.д.
-В автомобильном дисплее: используется для приборной панели или системы инфоразвлечений транспортного средства
- информационные системы для предприятий: такие как POS-аппараты, терминалы самообслуживания и т.д.



Преимущества продукта


-Высокая яркость: яркость 400 нит обеспечивает четкое отображение при различных условиях освещения
-Высокий контраст: технология IPS обеспечивает лучшую контрастность и цветовую производительность
-Многоприкосновение: емкостный сенсорный экран поддерживает многоприкосновение, обеспечивая более плавный интерактивный опыт
-Оптическая связь: улучшает эффект отображения и точность прикосновения.



Подводя итог, 2,8-дюймовый IPS TFT дисплей сочетает в себе высокую яркость, высокую контрастность и многоприкосновения.что делает его подходящим для различных сценариев применения и обеспечивает отличное взаимодействие с пользователем.





Особенности



Положение Спецификация Единица
Размер экрана 20,8 дюйма Диагональная
Количество пикселей 240RGB ((H) x320 ((V) Пиксели
Область отображения 43.20 ((H) x57.60 ((V) мм
Пиксельный пич 0.180 ((H) x0.180 ((V) мм
Размер контуры 50.00х69.20х3.10 мм
Расположение пикселей Вертикальная полоса RGB - Я не знаю.
Режим отображения Обычно черный. - Я не знаю.
Направление обзора (око) Все - Я не знаю.
Отображение цвета 262K - Я не знаю.
Просветительность ((cd/m2) 400 нит
Соотношение контраста 1200:1 - Я не знаю.
Интерфейс 4 провода SPI
Заднее освещение Тип светодиодного бокового света - Я не знаю.
Диск IC ST7789V
Операционная температура -20 ~ 70 °C
Температура хранения -30 ~ 80 °C
Сенсорный экран Капацитивный сенсорный экран
Интерфейс сенсорного экрана I2C
Сборка TFT+CTP Оптическое соединение

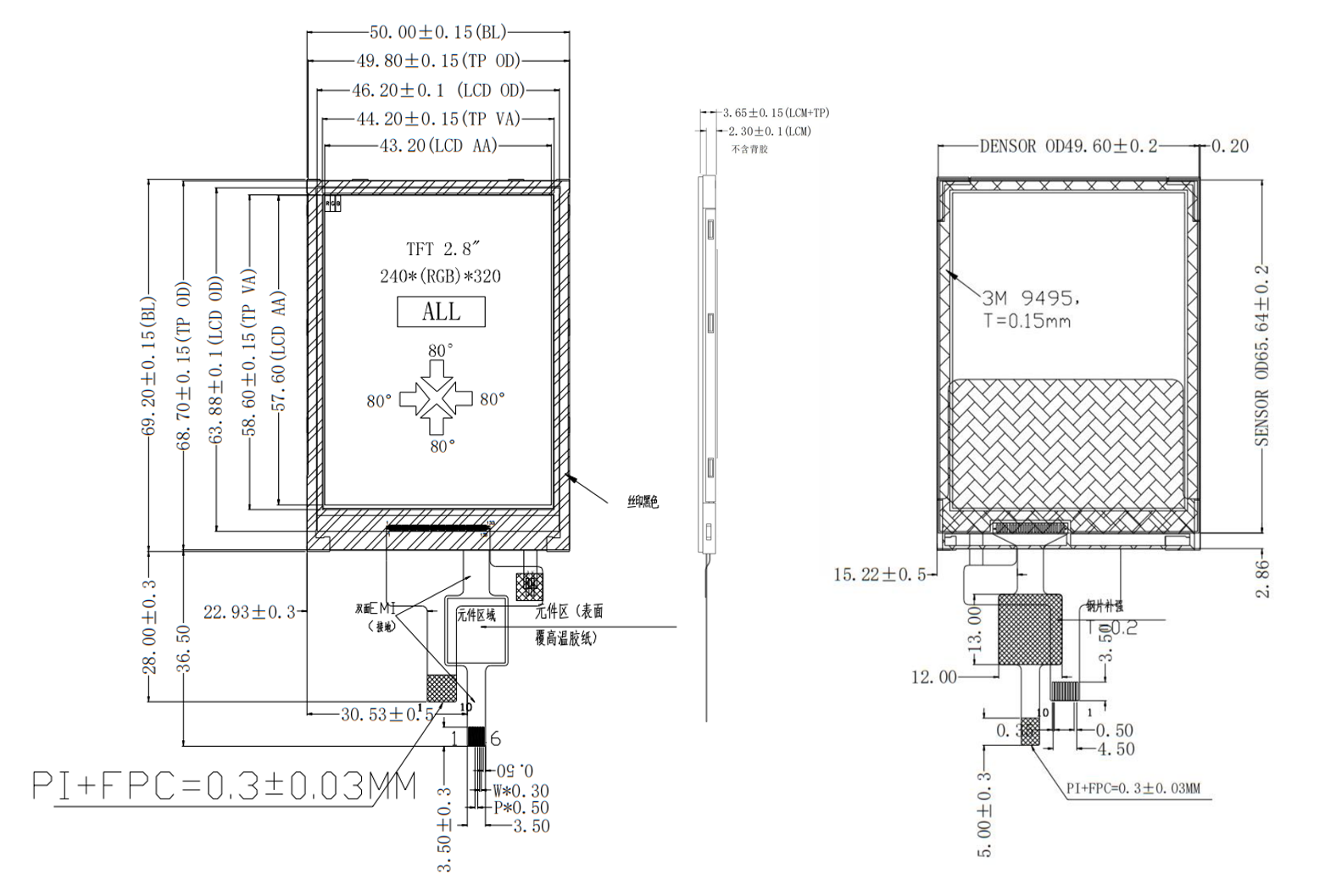

Очертание контуры



2.8 дюймовый IPS TFT дисплей с оптической связью 400-нитный интерфейс SPI IIC





Определение пин интерфейса TFT



Пин-но. Символ Функция
1 ГНД Земля
2 ВКК Силовое питание 2,8 В.
3 SDA Пин ввода/вывода интерфейса SPI
4 SCLK Этот пин используется для серийного интерфейса часов
5 CS Чип выбирает входный пин
6 Перезагрузка Внешний вход для сброса
7 LEDA Светодиодный задний свет ((Анод)
8 LEDK Светодиодный задний свет ((Катодный)
9 NC NC
10 РС Отображение данных/принтов выбора команды в 4-строчном последовательном интерфейсе





Определение пин CTP



1 ГНД Земля
2 CTP_RST Перезагрузка сенсорного экрана
3 CTP_INT Сигнал прерывания сенсорного экрана
4 CTP_SDA Сигнал данных с сенсорного экрана
5 CTP_SCL Сигнал часов с сенсорного экрана
6 ВКК Силовое питание





Оптическая спецификация



Положение

Символ

Состояние

Минуты

Тип

Макс

Единица

Белая светимость (Центр)

Лв.

Θ=0

Нормально

Просмотр

Угол

IBL=80mA

- Я...

400

- Я...

cd/m2

Время ответа

Tr+Tf

- Я...

30

35

мс

Соотношение контраста

КР

1000

1200

- Я...

- Я...

Цвет

Хроматичность (CIE1931)

белый

Wx

- Я...

0.308

- Я...



Уай

- Я...

0.339

- Я...

Угол обзора

- Что?

ТЛ

CR≥10

75

80

- Я...



ΘR

75

80

- Я...

Вер

ТУ

75

80

- Я...

ΘD

75

80

- Я...

Однородность яркости

Среднее

Θ=0

80

90

- Я...

%

Цветовая гамма

NTSC

Θ=0

65

70

- Я...

%

Оптимальное направление

Все





Характеристики TFT LCD



Положение Символ Минуточку. Тип. Макс. Макс. Единица
Аналоговое напряжение питания VDD 2.4 2.8 3.3 V
Цифровое напряжение питания VDDI 1.65 1.8 3.3
Входной сигнал напряжение ВИЧ 0.7VDDI - VDDI V
VIL ГНД - 0.3VDDI V





Характеристики подсветки



Положение Символ Минуты Тип Макс Единица
Электрический ток IL - 60 80 mA
Напряжение светодиода VL - 2.8 3.2 V
Время эксплуатации светодиода Ч. 30000 40000 - Час

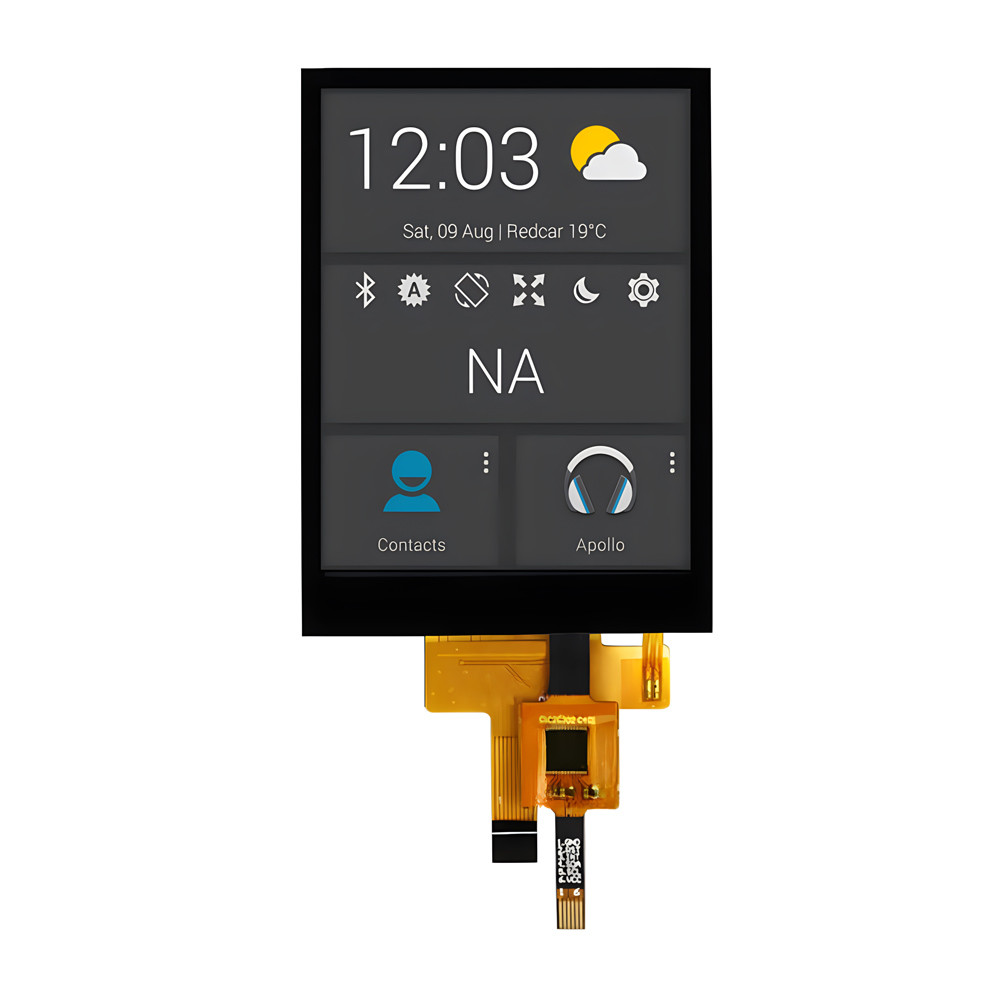

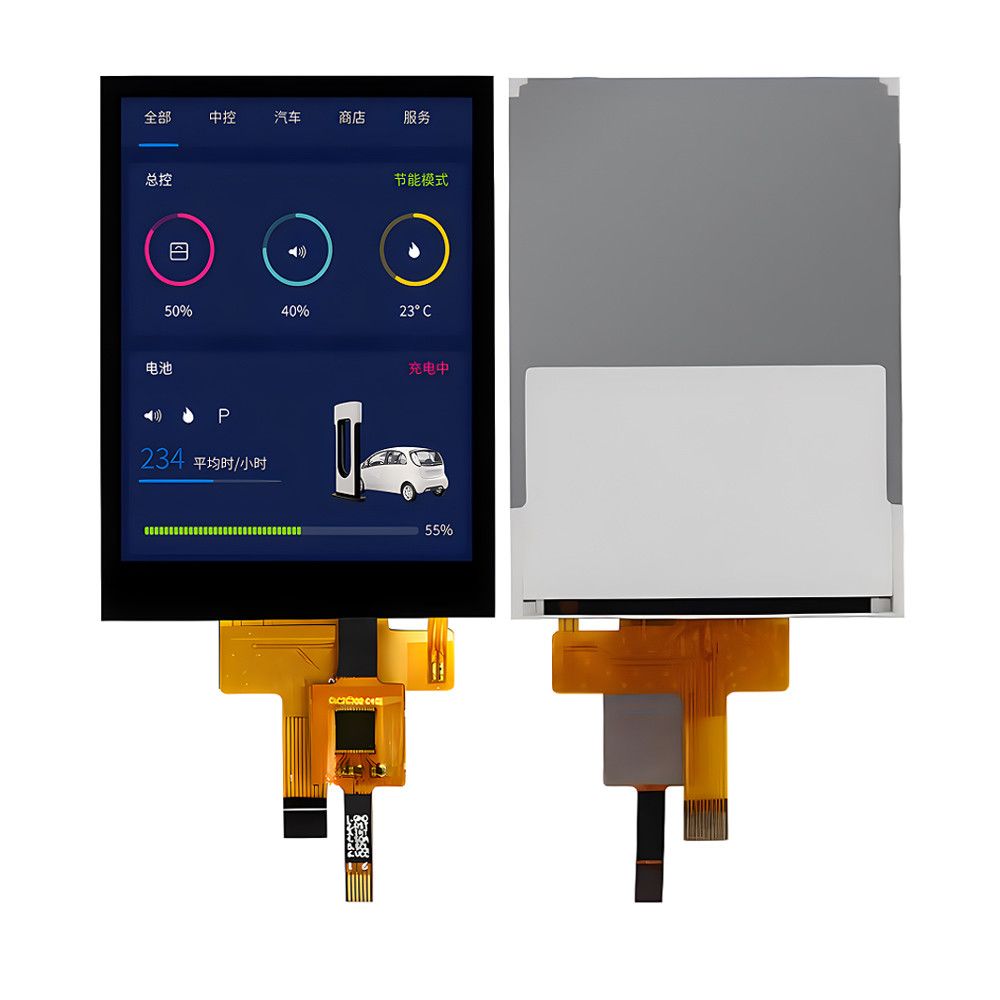

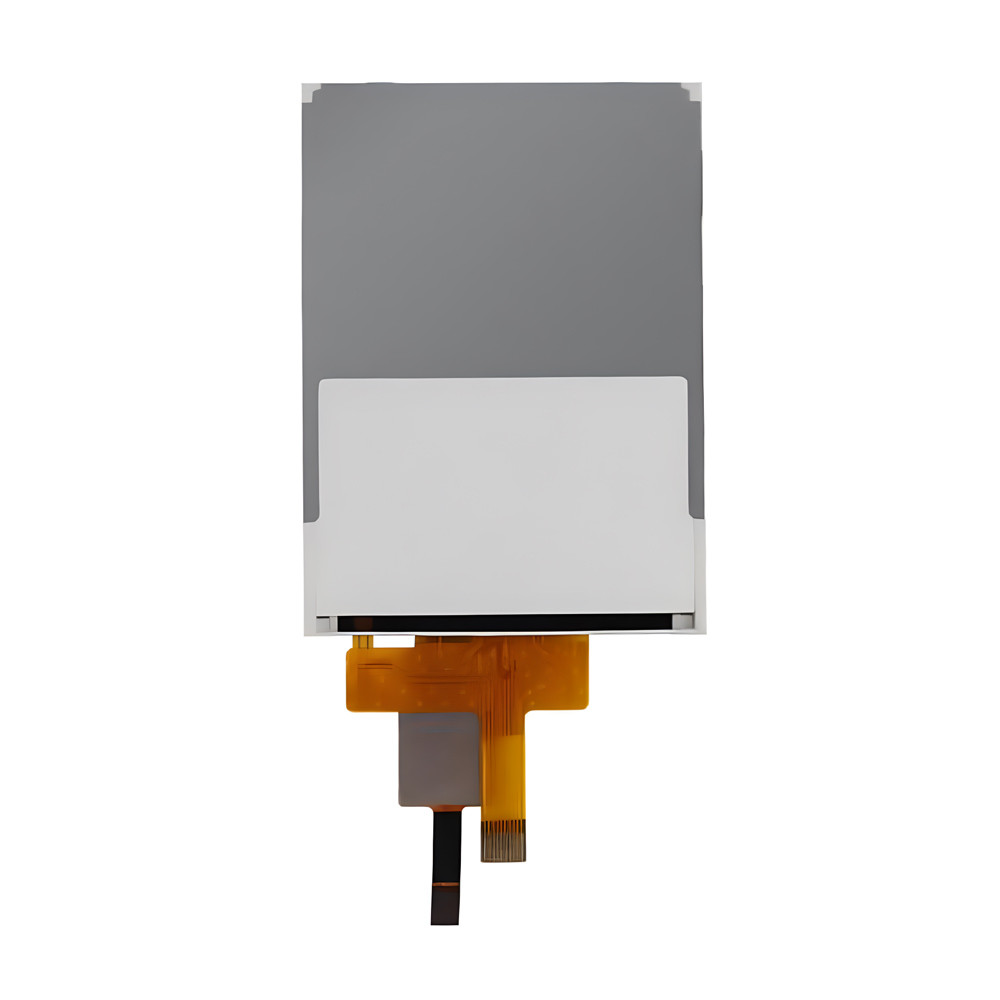

Изображение продукта



2.8 дюймовый IPS TFT дисплей с оптической связью 400-нитный интерфейс SPI IIC2.8 дюймовый IPS TFT дисплей с оптической связью 400-нитный интерфейс SPI IIC2.8 дюймовый IPS TFT дисплей с оптической связью 400-нитный интерфейс SPI IIC



Устройства и сертификаты



2.8 дюймовый IPS TFT дисплей с оптической связью 400-нитный интерфейс SPI IIC2.8 дюймовый IPS TFT дисплей с оптической связью 400-нитный интерфейс SPI IIC
