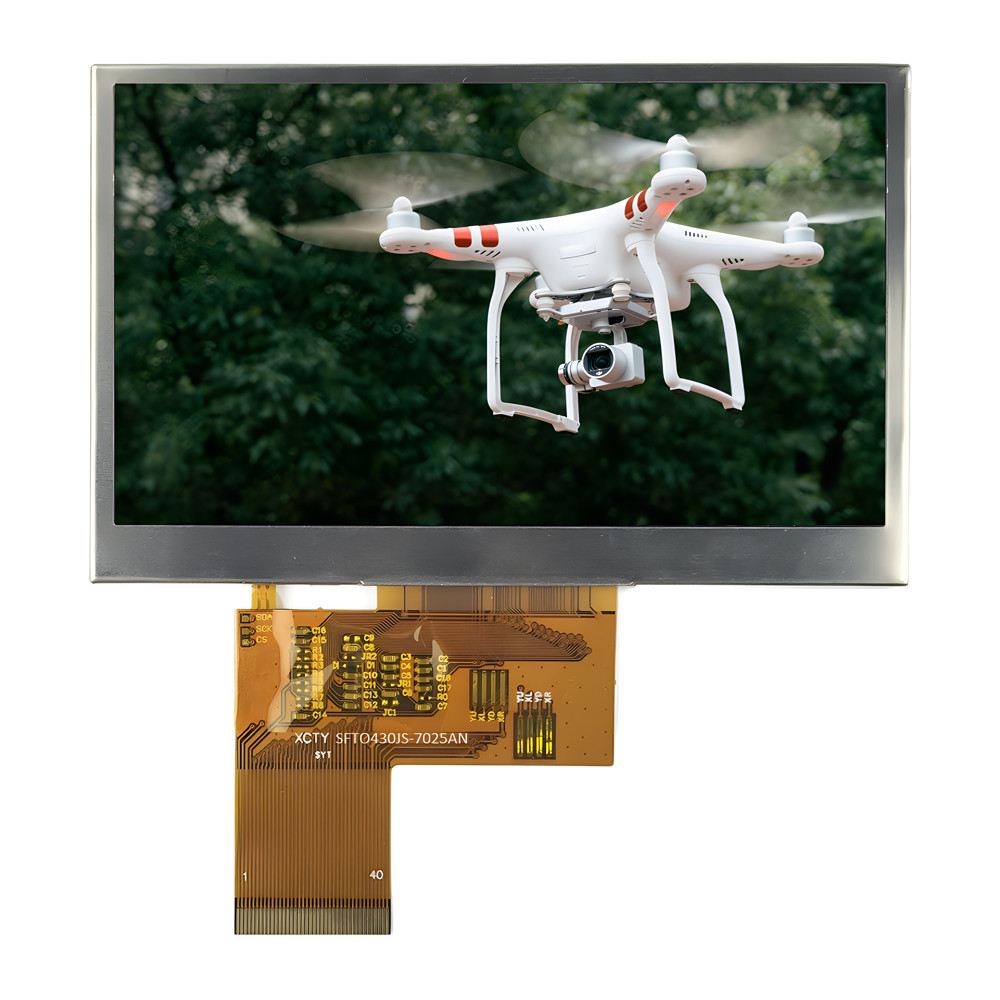

4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
Спецификации
Номер модели :
SFTO430JS-7025A-N
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Возможность поставки :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Продукт :
4,3 дисплей дюйма TFT
Резолюция :
480X272
Направление просмотра :
IPS, все углы зрения
Дисплей :
ST7283
Сенсорный экран :
Нет (RTP и CTP необязательны)
Пин-номер :
40 штифтов
Соединение :
ZIF FPC 46 мм
Поверхностная яркость :
500 cd/m2 (нитов)
Рабочее напряжение :
3.3В
Интерфейс :
РГБ
Операционная температура. :
от 20°C до +70°C
Температура хранения. :
-30°C до +80°C
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание



ПВведение



4,3-дюймовый IPS TFT LCD представляет собой цветный экран 262K с диагональю 4,3 дюйма и разрешением матрицы точек 480x270.обеспечивающий сверхширокий угол обзораЭтот экран поддерживает одноточечную RTP и многоточечную CTP сенсорную технологию,достижение интуитивного взаимодействия человека и компьютера.



4,3-дюймовый IPS TFT LCD - это дисплей высокой четкости с интерфейсом RGB. Его рабочее логическое напряжение составляет 3,3 В, с встроенным управляющим IC ST7283 и рабочей температурой -20-70 C.



4,3-дюймовый экран IPS TFT LCD стал незаменимой частью потребительской электроники благодаря его превосходной производительности и широкому спектру сценариев применения.Это может дать захватывающие визуальные ощущения, удовлетворять потребности пользователей в отображении изображений и поддерживать настраиваемые услуги для удовлетворения конкретных требований приложения.





Особенности


Размер: 4,3 дюйма
Разрешение: 480 × 272 пикселя
Режим отображения: IPS
ИК водителя: ST7283
Яркость: 500cd/m2
Типы интерфейсов: RGB
Рабочая температура: от -20 до 70 °C
Температура хранения: от -30 до 80 °C
Тип подсветки: светодиодный подсвет, яркость и количество варьируются в зависимости от модели

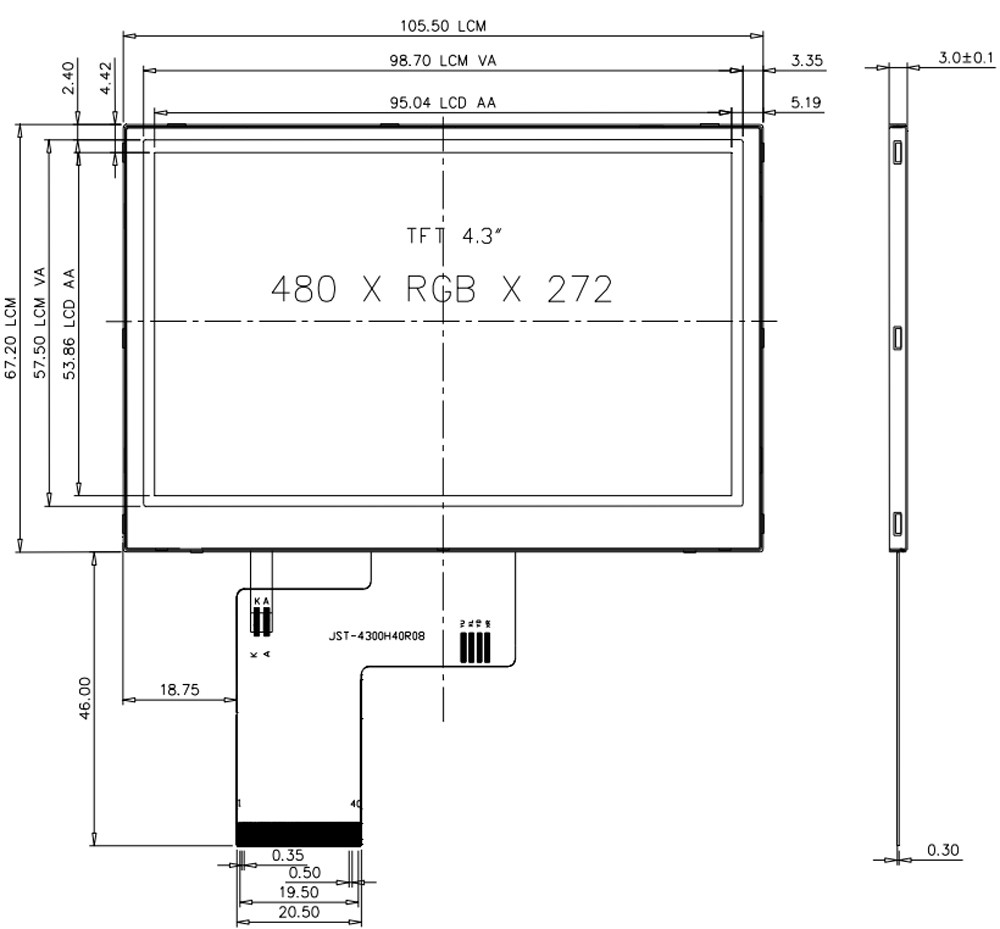

КонспектРисунок






4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс







Определение пин интерфейса



Нет, нет, нет. Имя пин-кода I/O Описание
1 Светодиод-К Я... Светодиодный катод
2 Светодиод-А Я... ЛЭД-анод
3 ВСС Я... Силовое заземление
4 VDD Я... Источник питания
5 - 12 R00-R07 Я... Сигнал данных RED (LSB)
13-20 G00-G07 Я... ЗЕЛЕНЫЙ Сигнал данных ((LSB)
21-28 R00-R07 Я... Синий сигнал передачи данных (LSB)
29 ВСС Я... Силовое заземление
30 DLCK Я... Сигнал часа для выборки каждой даты
31 DISP Я... Отображение сигнала включения/выключения
32 HSYNC Я... Горизонтальный синхронизирующий сигнал
33 VSYNC Я... Сигнал вертикальной синхронизации
34 DE Я... Вводные данные включить управление
35 NC - Открыть
36 ГНД Я... Силовое заземление
37 XR Я... ПИН-код сенсорной панели
38 YD Я... ПИН-код сенсорной панели
39 XL Я... ПИН-код сенсорной панели
40 YU Я... ПИН-код сенсорной панели





Максимальная абсолютная граница



Положение Символ Стоимость Единица
Напряжение питания для логики VDD 3.0-3.6 V
Входное напряжение Вино ВДД+0.3 V
Рабочая температура Топр - От 20 до 70 °C
Температура хранения Tstg -30 до 80 °C



Заднее освещение Электрооптические характеристики



Положение Символ МИН Тип Максимум ЕДИНСТВО

Испытание

Состояние
Напряжение питания Vf 20.3 22.4 24 V Если=20mA
Ток подачи Если - 20 - mA -
Обратное напряжение ВР - - 5 V -
Рассеивание энергии Pd - 448 - мВт -
Интенсивность света для LCM



-

 - 500 - Cd/m2 Если=20mA
Единообразие для LCM - 70 75 - % Если=20mA
Цвет подсветки Белый


ПродуктИзображение

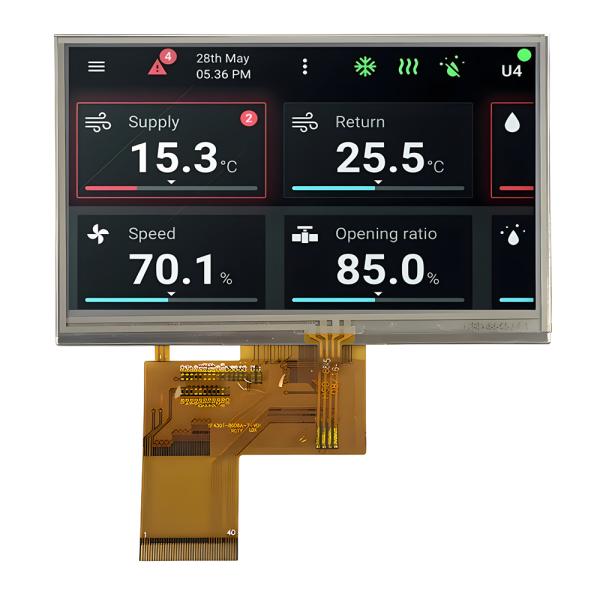

4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
(с RTP необязательно)

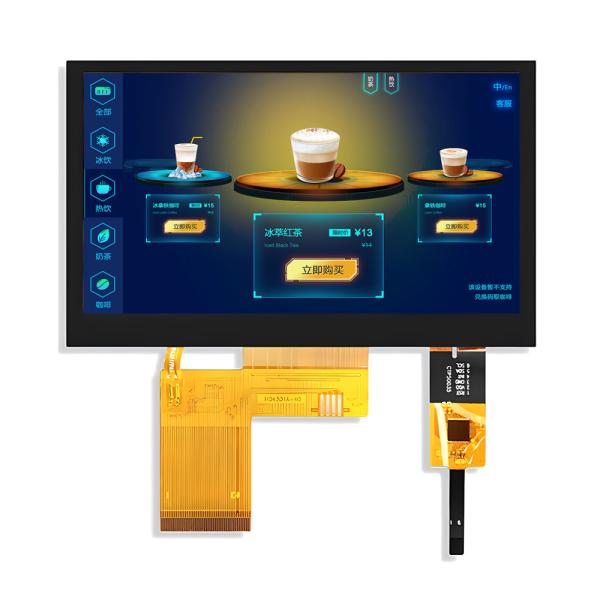

4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
(с CTP необязательно)

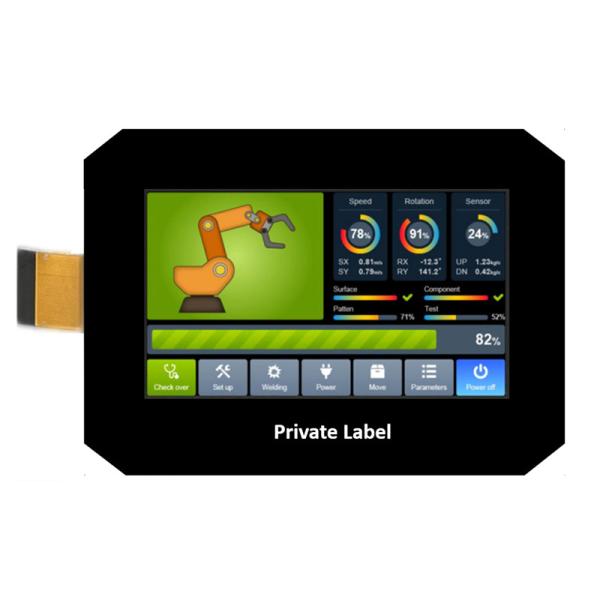

4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
(с пользовательскими Touch Gals CTP)
4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс

Экологические / испытания надежности



Нет, нет. Испытательный пункт Состояние Примечания
1 Операция при высоких температурах Ts= +70°C, 240 часов

Примечание 1

IEC60068-2-2, GB2423. 2-89
2 Работа при низкой температуре Ta= -20°C, 240 часов Примечание 2 IEC60068-2-1 GB2423.1-89
3 Хранение при высокой температуре Ta= +80°C, 240 часов IEC60068-2-2 GB2423. 2-89
4 Хранение при низкой температуре Ta= -30°C, 240 часов IEC60068-2-1 GB/T2423.1-89
5 Хранение при высокой температуре и влажности Ta= +60°C, 90% RH max, 160 часов

IEC60068-2-3

GB/T2423.3-2006
6 Тепловой удар (недействительность) -30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов

Начнем с холода.

температура, заканчивается

высокая температура

IEC60068-2-14,

GB2423.22-87



7

 Электростатический разряд (операция)

C=150pF, R=330 Ω, 5 баллов/панель

Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5

время; (среда: 15°C ~

35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



Вибрация

(неоперация)

Диапазон частот: 10 ~ 55 Гц, удар:

1.mm Стрелка: 10Hz~55Hz~10Hz

2 часа в каждом направлении X.Y.Z.

(состояние упаковки)

IEC60068-2-6

GB/T2423.5-1995
9 Удар (недействительность)

60G 6ms, ± X, ± Y, ± Z

3 раза в каждом направлении

 IEC60068-2-27 GB/T2423.5-1995
10 Испытание упаковки

Высота: 80 см, один угол, три края,

6 поверхностей

 IEC60068-2-32 GB/T2423.8-1995




Производственные мощности и сертификаты

4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс4.3 дюймовый IPS TFT LCD 480 * 272 пикселя 262K полноцветный дисплей ST7283 Дисплейный интерфейс
