0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface
Спецификации
Номер модели :
SFTO096JY-7183AN
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Продукт :
0.96 дюймовый TFT LCD
Резолюция :
80х160 точек
Направление просмотра :
IPS, свободный угол обзора
Интерфейс :
SPI-интерфейс
Пин-номер :
8 штырей
Соединение :
Стыковочные устройства
Поверхностная яркость :
260 cd/m2 ((nits)
Срок службы светодиодов :
40,000 часов
Сертификат :
ISO9001:2015 / ISO1400:2015
Соответствие :
Соответствует требованиям Rohs & Reach
Описание

SFTO096JY-7183AN Спецификация.pdf

0.96 дюймовый интерфейс TFT SPI



Несмотря на их небольшие размеры, небольшие экраны TFT LCD широко используются в таких отраслях, как умные носимые устройства, инструменты, цифровые камеры, электронные теги, коммуникационные устройства и умные дома.Это 096-дюймовый небольшой TFT-дисплей SFTO096JY-7183AN использует интерфейс SPI (серийный периферийный интерфейс), который представляет собой высокоскоростной, полный дуплекс,шина синхронной связи, занимающая только четыре линии на пинах чипа, экономия места для пинов чипа и макетов ПКБ.



SFTO096JY-7183AN представляет собой цветный TFT LCD дисплей с диагональю 0,96 дюйма и разрешением 80x160.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля модели SFTO096JY-7183AN составляет 13,5x27,9x1,5 мм, а размер активной области - 10,8x21,7 мм.Технология IPS, используемая в продукте, гарантирует, что пользователи могут получить панорамный вид экрана и отличный пользовательский опыт из любого направления.



Особенность



Нет, нет, нет. Положение Содержание
1 Размер ЖК 0.96 дюймов (по диагонали)
2 Режим отображения Обычно черный
3 Резолюция 80 ((H) RGB x 160 ((V)
4 Пунктная высота 0.135 (H) x 0.1356 ((V) мм
5 Активная зона 10.8 ((H) x 21,7 (V) мм
6 Размер модуля 13.5 ((H) x 27.9 ((V) x1.5 ((D) мм
7 Цветовая композиция RGB V Вертикальная полоса
8 Интерфейс SPI 4 LINE
9 Диск IC ST7735S
10 Просветительность ((cd/m2) 260 (TYP)
11 Направление просмотра Весь вид
12 Подсветка 1 белый светодиод
13 Операционная температура. -20°C ~ + 70°C
14 Температура хранения. -30°C~+80°C

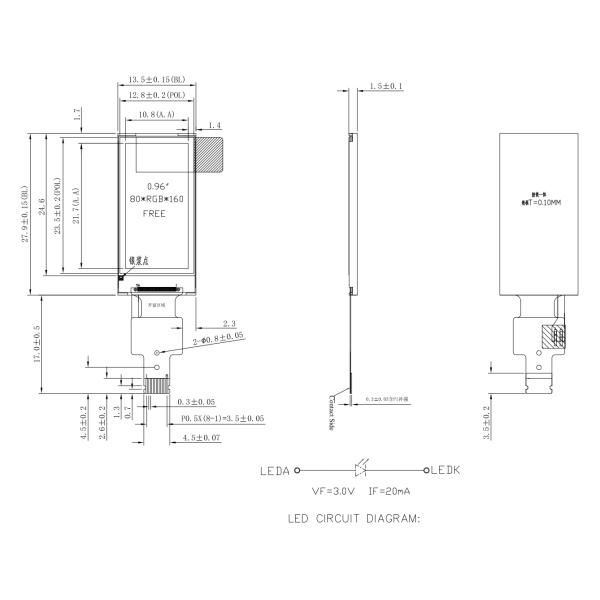

0.96 дюймовый интерфейс TFT SPI ПродуктРисунок



0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface




Электрические характеристики



Параметр Символ Минуты Тип Макс Единица
Напряжение логического питания IOVCC 1.65 1.8/2.8 3.3 V
Напряжение аналогового питания ВКК 2.6 2.8 3.3

- Я...
Вводный ток Идд.

- Я...

 20

- Я...

 mA





Характеристики подсветки



Положение Символ Минуты Тип Макс Единица Состояние
Напряжение вперед Vf 3.0 3.2 3.4 V

- Я...
Впередний ток Если

- Я...

 20

- Я...

 mA

- Я...
Время эксплуатации

- Я...

- Я...

 40000

- Я...

 Часы





Определения фиксатора



Пин

Символ

Описание
1 LEDA Анод подсветка
2 ГНД Земля
3 Перезагрузка Пин LCM Reset



4



D/C

Регистр выбирает пин

D/C = ≈ 1 ≈: отображение данных.

D/C = ≈ 0 ≈: Командные данные.
5 SDA Ввод серийных данных
6 SCL Серийный часовник
7 VDD Электрическое питание для аналоговых устройств (2.8V-3.3V)
8 CS

Чип выбирает пин (("Низкий" включен)





Оптические характеристики



Положение Символ Условия измерения Минуточку. Тип. Макс. Макс. Единица
Время ответа Tr+Tf θ = 0o φ = 0o 25 oC



-

 30 40



мс

Угол обзора

θ

 φ = 0o 25 oC - 80 -

Уровень
    φ = 180o 25 oC - 80 -


θ

 φ = 90o 25 oC - 80 -
    φ = 270o 25 oC - 80 -
Соотношение контраста КР - 25 oC   800 - -



Цвет координаты CIE

 Белый X 25 oC 0.304 0.306 0.308

-
    Y 25 oC 0.325 0.327 0.329
  Красный X 25 oC 0.608 0.610 0.612
    Y 25 oC 0.331 0.333 0.335
  Зеленый X 25 oC 0.279 0.281 0.283
    Y 25 oC 0.531 0.533 0.535
  Синий X 25 oC 0.144 0.146 0.148
    Y 25 oC 0.136 0.138 0.140
Проницаемость (с поляризатором)

5.09

   %

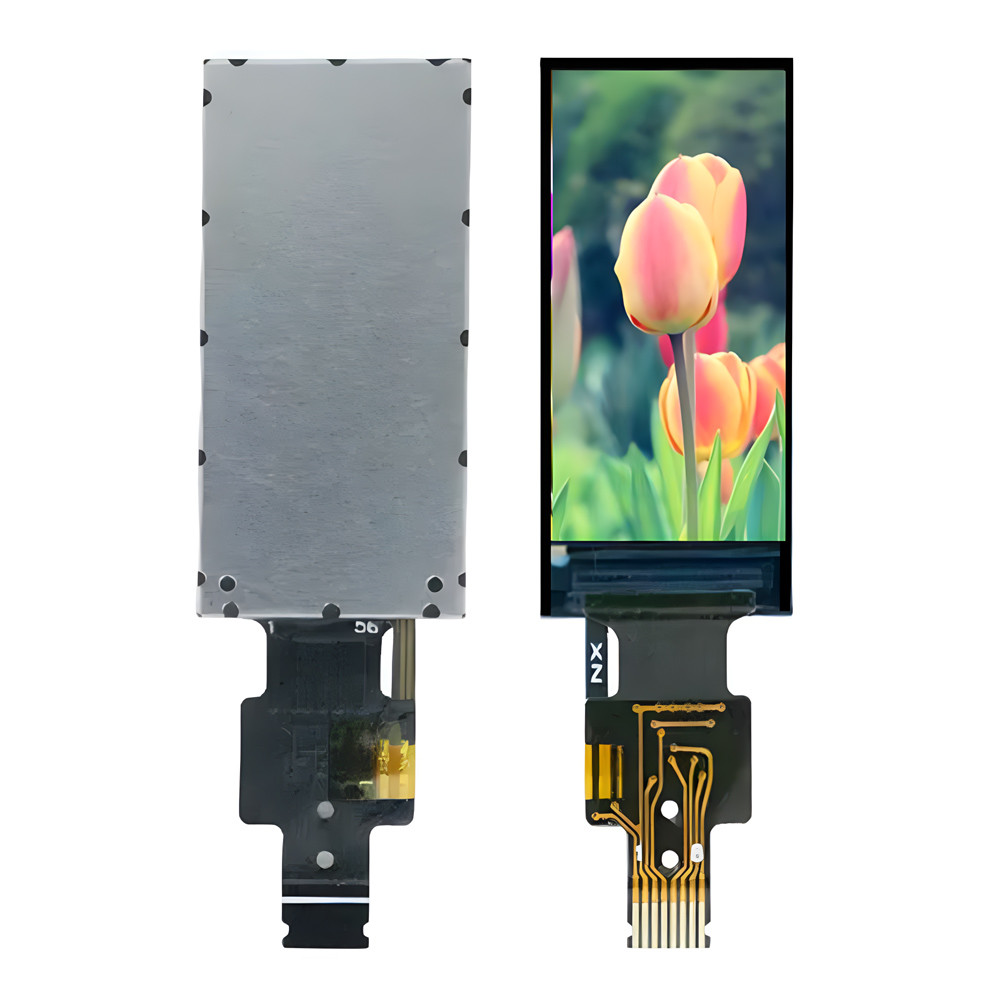

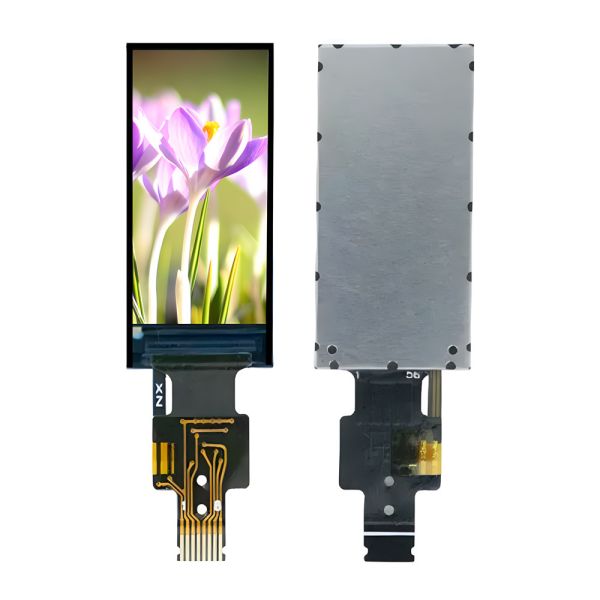

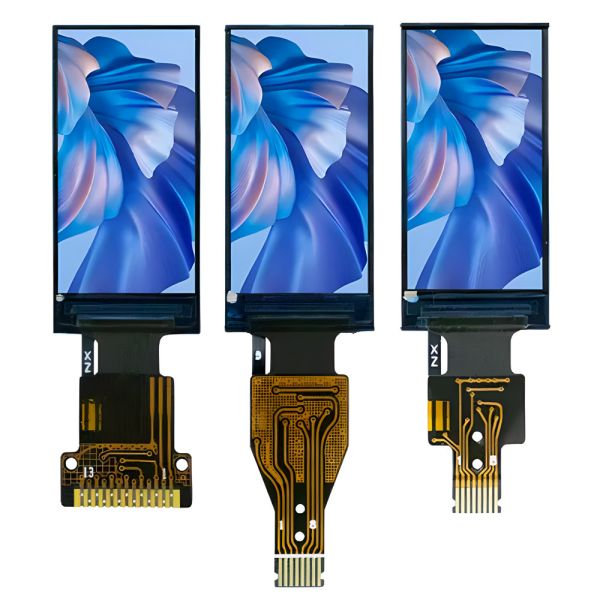

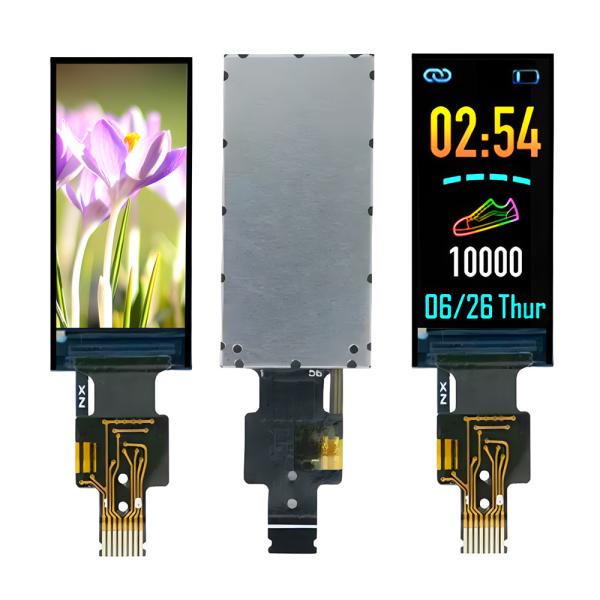

0.96 дюймовый интерфейс TFT SPI ПродуктЯ...Магия

0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface

0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface



0.96 дюймовый IPS TFT дисплей 80x160 пикселей ST7735 Driver IC SPI Interface





Условия испытания надежности



Нет, нет. ИТМ Условия Критерий



1

 Высокая температура (испытание без эксплуатации) 80°C*240 часов

Нет дефекта

Функция работы при комнатной температуре

Допустимо

(IDD LCM в предварительных и последующих испытаниях должна соответствовать спецификации)





2

 Низкая температура (испытание без эксплуатации) -30°C*240 часов



3

 Испытание без работы при высокой температуре/влажности 60°C*90%RH*240Hrs



4

Испытание работы при высокой температуре



 70°C*240 часов



5

 Испытание работы при низкой температуре -20°C*240 часов
6 Испытание теплового удара -20 °C ((30 мин) <>70 °C ((30 мин) * 10ЦИКЛОВ
