Активные компактного конденсатора 102K превосходные и пассивные пожаробезопасные способности
Активные компактного конденсатора 102K превосходные и пассивные пожаробезопасные способности
Спецификации
Номер модели :
Y5P-102K 400VAC
Место происхождения :
Dongguan Китай
Количество минимального заказа :
10000 штук
Условия оплаты :
T/T
Способность поставки :
100000000 штук
Срок поставки :
15-21 рабочих дней
Упаковывая детали :
размер: 45 см * 31 см * 34 см, внутренняя коробка: 29,2 см * 21 см * 31,3 см, коробка внутри двух вн
Тип :
Маленький синий конденсатор
Рабочая темп. Спектр :
-25℃~+125℃
главный материал :
Серебряная паста/эпоксидная смола
Применение :
оргтехника, электронное оборудование
Температура хранения Спектр :
-40℃~+125℃
Тип поставщика :
Оригинальный производитель, ОДМ
Описание

активные конденсатора безопасности 102K 400VAC Y1 превосходные и пассивные пожаробезопасные способности

Конденсатор .pdf безопасности Y1

Конденсатор Y1 конденсатор безопасности, и такой конденсатор не причинит удар током после того как конденсатор вылтиет из строя, и не угрожает личную безопасность. Он включает 2 типа x конденсаторов и конденсаторов y. Конденсаторы x конденсаторы соединенные между 2 линиями линии электропередач (L-N), и металлопленочные конденсаторы вообще использованы; Конденсаторы y соединены между 2 линиями линии электропередач и земная (L-E, N.E.) емкость, вообще появляется в пары. Основанный на ограничении течения утечки, значение конденсатора y не должно быть слишком большим. Вообще, конденсатор x уровень uF, и конденсатор y уровень nF. Конденсатор x подавляет дифференциальное взаимодействие режима, и конденсатор y подавляет взаимодействие единого режима.

Особенности

1 норма бесопасности узнанная для применений AC компактирует.
размер, стоить effictive соответствие эпоксидной смолы продукта.
Выдерживая усиливать перенапряжения 2.
3 превосходных активных и пассивных пожаробезопасных способности.
4 тип норма бесопасности узнал конденсаторы idealfor использующ в линии обходе, связи с антеннами, Acriss соответствие.




ДЕТАЛЬ



СПЕЦИФИКАЦИЯ



ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Задействовать Temp





Возникновение



Отсутствие маркированного дефекта



Конденсатор будет введен в камеру теста, и подверган действию температурных условий как показано в таблице на 5 циклах.

pretreatment: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальным измерением.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условиях комнаты.

(ШАГ) 1 2 3 4
(TEMP.) -25±3℃ 20±2℃ 125±3℃ 20±2℃
(ВРЕМЯ) 30±3min. 3min. максимальный 30±3min. 3min. максимальный





Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное



D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное



I.R.

 Минута 1000MΩ



Влажность

(Вниз

Устойчивый

Государство)



Возникновение



Отсутствие маркированного

дефект



Установите конденсатор на часы 500±12 на 40±2℃ в RH 95±3%.

пре-обработка: Конденсатор будет помещен на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2 часы перед начальным измерением.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.



Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное



D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное



I.R.

 Минута 1500MΩ



Диэлектрик

Прочность



Согласно с деталь 8



Определение срока службы



Возникновение



Отсутствие маркированного

дефект

Придайте напряжение тока 500V.AC, за исключением того, что раз каждый час напряжение тока увеличено к 1000V.AC для 0.1sec.that будет поддержан на часы 1000±48 на 125±2℃.

Пре-обработка: Конденсатор будет храниться на 125±2℃ на 1 час, тогда установил на условии комнаты для 24±2H перед начальными измерениями.

Пост-обработка: Конденсатор будет храниться на часы 24±2 на условии комнаты.



Емкость

Изменение

B: ±10% максимальное

E: ±20% максимальное

F: ±30% максимальное



D.F.

B, E: 5,0% максимальное

F: 7,0% максимальное



I.R.

 Минута 1500MΩ


Напряжение тока продукта, материал, таблица ссылки размера


Продукт и код размера Расклассифицированное напряжение тока AC Температурная характеристика Расклассифицированная емкость Допуск емкости Размер (mm)
D.max T.max P±0.8 d±0.05
Q065B□100K□□ 400Vac

(B)
Y5P
±10

 10pF

K
±10%

 6,5 4,5 10 0,55
Q065B□150K□□ 15pF 6,5 4,5 10 0,55
Q070B□220K□□ 22pF 7,0 4,5 10 0,55
Q070B□330K□□ 33pF 7,0 4,5 10 0,55
Q070B□470K□□ 47pF 7,0 4,5 10 0,55
Q070B□560K□□ 56pF 7,0 4,5 10 0,55
Q070B□620K□□ 62pF 7,0 4,5 10 0,55
Q070B□820K□□ 82pF 7,0 4,5 10 0,55
Q065B□101K□□ 100pF 6,5 4,5 10 0,55
Q065B□221K□□ 220pF 6,5 4,5 10 0,55
Q075B□331K□□ 330pF 7,5 4,5 10 0,6
Q085B□471K□□ 470pF 8,5 4,5 10 0,6
Q085B□561K□□ 560pF 8,5 4,5 10 0,6
Q095B□681K□□ 680pF 9,5 4,5 10 0,6
Q110B□821K□□ 820pF 11,0 4,5 10 0,6
Q115B□102K□□ 1000pF 11,5 4,5 10 0,6
Q065E□471K□□

(E)
Y5U
+22%
-56%

 470pF 6,5 4,5 10 0,55
Q075E□561K□□ 560pF 7,5 4,5 10 0,6
Q075E□681K□□ 680pF 7,5 4,5 10 0,6
Q075E□821K□□ 820pF 7,5 4,5 10 0,6
Q085E□102K□□ 1000pF 8,5 4,5 10 0,65
Q095E□152M□□ 1500pF

M
±20%

 9,5 4,5 10 0,65
Q105E□222M□□ 2200pF 10,5 4,5 10 0,65
Q115E□332M□□ 3300pF 11,5 4,5 10 0,65
Q065F□102M□□

(F)
Y5V
+22%
-82%

 1000pF 6,5 4,5 10 0,55
Q075F□152M□□ 1500pF 7,5 4,5 10 0,6
Q085F□222M□□ 2200pF 8,5 4,5 10 0,6
Q100F□332M□□ 3300pF 10,0 4,5 10 0,65
Q115F□472M□□ 4700pF 11,5 4,5 10 0,65



Метод спецификации и теста


ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

ИСПЫТАЙТЕ МЕТОД И УСЛОВИЕ

Temp хранения. Ряд

 -40℃~+125℃

Работая Temp. Ряд

 -25℃~+125℃


Возникновение и
Размер

Возникновение имеет
отсутствие маркированного дефекта.
Размеры находятся в пределах определенного допуска.


Возникновение наблюдалось на видимости
Размер был измерен крумциркулем


Марк


Быть discerned легко.


Наблюдайте на видимости


Емкость


В пределах определенный
допуск

Temp. 20±2℃
VOL. 1.0±0.2Vrms
Freq. 1±0.1KHz

Коэффициент энергопотерь

B, E: 2,5% максимальное
F: 3,5% максимальное


Такое же условие как емкость


Сопротивление изоляции

10,000MΩ
10,000MΩmin


Сопротивление изоляции будет измерено с 500±50V.DC в пределах sec 60±5 поручать.


Диэлектрическая прочность


Между
Подводящие провода


Отсутствие отказа.


Придайте напряжение тока 4.0KVAC на 1 MIN. между подводящими проводами.
(Обязанность/разрядка current≤50mA) (Y2: 2.6KVAC)


Тело
Изоляция


Отсутствие отказа.


Терминалы конденсатора будут
соединенный совместно. Фольга металла близко будет создана программу-оболочку вокруг тела конденсатора к расстоянию около 3 до 4 mm от каждого терминала. Напряжение тока 4.0KVAC приложено между подводящими проводами конденсатора и фольгой металла. (Y2: 2.6KVAC)
(Обязанность/разряд тока ≤50mA)


Температура
Характеристика

B: - 10~+10%
E: - 56~+22%
F: - 80~+30%


Емкость будет измерена на каждом шаге как следование.
Пре-обработка: Конденсатор будет храниться на 85±2℃ на 1 час, тогда установил на условии комнаты для 24±2hours перед начальными измерениями.

(Шаг) ① ② ③ ④ ⑤
(Temp.) 20±2℃ -25±2℃ 20±2℃ 85±2℃ 20±2℃

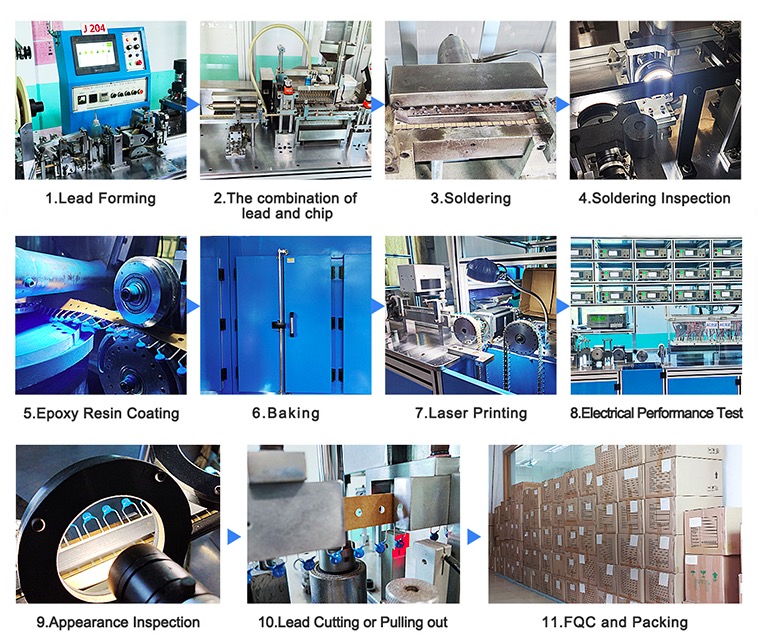

Производственный процесс
Активные компактного конденсатора 102K превосходные и пассивные пожаробезопасные способности



Наши обслуживания


1.Inquiry и советуя с поддержка.

поддержка испытания 2.Sample.

3.View наша фабрика.
4. После отправки, мы будем отслеживать продукты для вас раз каждые 2 дня, до тех пор пока вы не получите продукт. Если вы имеете любые вопросы о проблеме, контакт с нами, то мы предложим разрешить путь для вас.
