Водная стена, как следует из названия, - это охлаждение стены водой.

В ранних котлах не было нагревательной поверхности в печи,и водоохлаждаемые трубы позже были установлены для защиты стены печи от сжигания высокотемпературным дымовым газом и охлаждения продуктов сгорания.

Они расположены вокруг печи, средством потока в трубе, как правило, является смесь воды или содовой воды, а нагревающая поверхность, охлаждаемая водой, называется охлаждающей стенкой печи.

Существуют два основных типа водяных стен, а именно легкие трубные водяные стенки и пленочные водяные стенки.

классификация

В зависимости от типа конструкции, существует три основных типа: тип простых труб, тип мембраны и тип скрипчатых труб.

Простая трубная стена воды состоит из целого ряда бесшовных стальных труб, и их структура является самой простой;Мембрана сварка водной стены многие прокатаные охлажденные водой трубки плавников вместе с точечной сваркой, так что они становятся герметичной поверхностью комбинированного отопления, которая может не только улучшить герметичность печи, уменьшить утечку воздуха, но и лучше защитить стенку печи,уменьшить вес стены печи, упростить конструкцию; водяная стенка шпуровой трубы должна быть сварной для многих штифтов длиной 20 ~ 25 мм и диаметром 6 ~ 12 мм на водяно-охлажденной стеновой трубе,и затем наносить хром руды огнеупорный пластик, чтобы уменьшить теплопоглощение этой части стены воды и повысить температуру зоны сгорания, он подходит для случаев, когда зажигание топлива является особенно трудным или для некоторых печей с жидким отработкой шлака.

В соответствии с частью планировки существуют два типа прикрепленных стен и разделительных стен (т.е. обоюдооборотного отопления) для охлаждения воды.

Первый в основном частично встроен во внутреннюю стенку стены печи и поглощает тепло с одной стороны, в то время как второй в основном устанавливается в середине печной камеры большого котла,разделяя всю печь на две независимые части, которые нагреваются с обеих сторон.

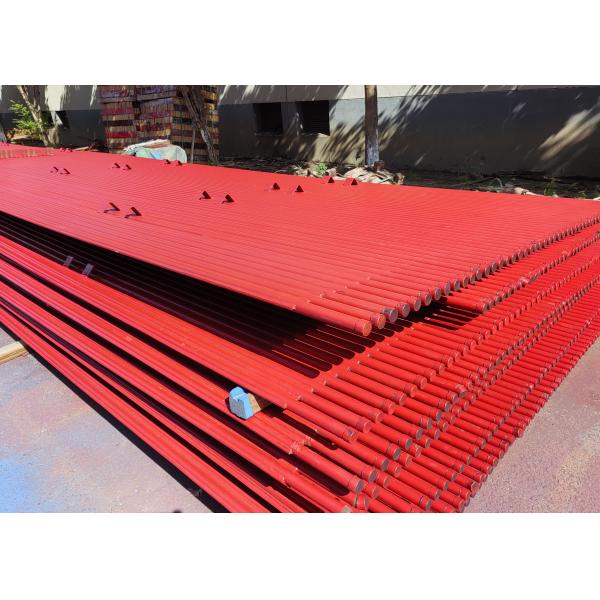

Преимущества мембранных водяных стен

(1) Обеспечить герметичность стенки печи и уменьшить утечку воздуха из камеры сгорания.

(2) Камера сгорания полностью охлаждается водой, что способствует предотвращению коксования в случае интенсивного сгорания.

(3) Возможность хранения тепла невелика, камера сгорания быстро нагревается, а охлаждение также быстрое, что может сократить время охлаждения запуска и остановки котла.

(4) Подходит для использования стены печи для прокладки труб, которая значительно уменьшает нагрузку на раму котла и удобна для подвески.

(5) По сравнению с обычной трубой, теплопоглощающая способность трубы улучшается.

(6) Он улучшает степень предварительной сборки частей котла, что удобно и уменьшает нагрузку на установку.
