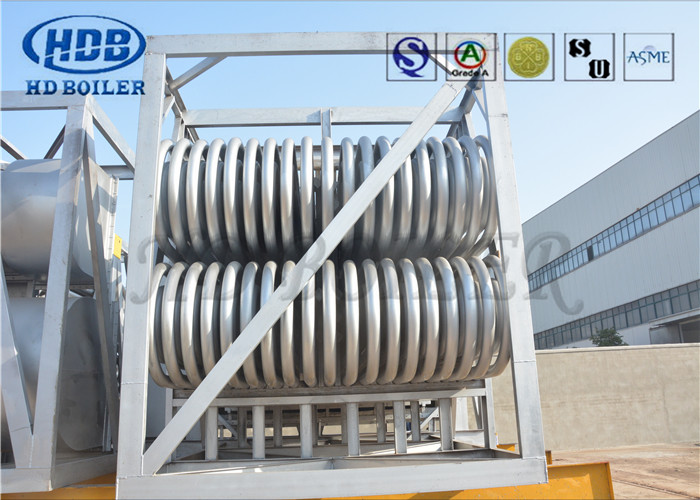

Стандартный ASME трубчатый теплообменник для предварительного нагрева воздуха котла

Прегреватель воздуха является общим термином и представляет собой любой нагреватель, предназначенный для нагрева воздуха. Он может быть для жилого использования, а именно для отопления помещений, отопления дома и т. д. с помощью газа, электричества или нефти и т. д.В данном контексте имеется в виду воздушные предгреватели, используемые в парогенераторах (котлах) для производства электроэнергии в электростанциях..

Целью предварительного нагрева воздуха является восстановление тепла от дымовых газов (выхлопных газов) из котла для повышения эффективности котла.Кстати, газы направляются в дымоход или стек при пониженной температуре, так что конструкция каналов и стек становится упрощеннымТакже он контролирует температуру газов, выходящих из стека.

Различные типы

Для использования в паровых генераторах (котлах) в тепловых электростанциях коммунальных электростанций существуют два типа конструкции воздушных прегревателей.Один из них - трубчатый тип, встроенный в выпуск котла Flue_gas, а другой - регенеративный тип, известный как Ljungstrom (названный в честь изобретателя) Regenerative Air Preheater ((RAPH)Этот тип может быть горизонтальным (сейчас очень распространенным в электростанциях) или вертикальным.

Конструкционные особенности

1Вертикальный ротор подкреплен большими подшипниками на нижней стороне и имеет смазку в масляной ванне, охлаждаемую водой, циркулирующей в катушках внутри масляной ванны.Это расположение делается для охлаждения вала, как этот конец вертикального ротора находится на горячем конце протока такжеВерхний конец ротора имеет простое роликовое подшипник для удержания вращающегося вала только в вертикальном положении.

2Ротор построен на вертикальном вале с радиальными опорами и клетками для удержания корзин на месте.Радиальные и окружные возобновляемые пленки уплотнения также предусмотрены для предотвращения утечки газов или воздуха между секторами или между каналом и корпусом, в то время как в ротации.
