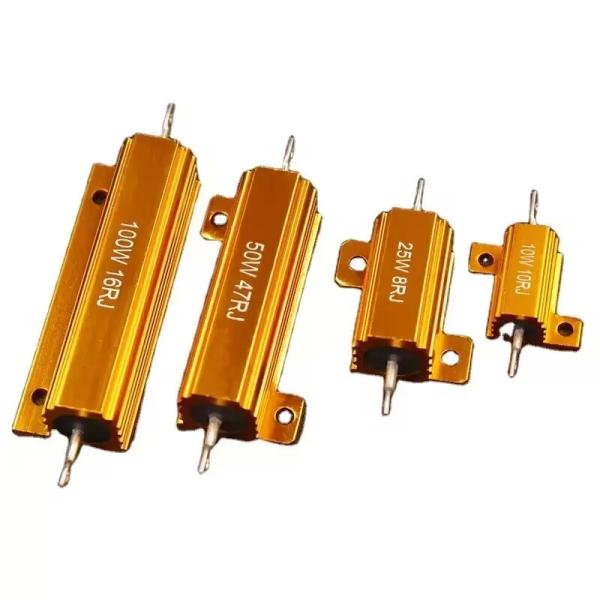

RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
Спецификации
Номер модели :
RX24
Место происхождения :
Сичуань, Китай
Номинальная мощность :
5 ~ 50 Вт
Диапазон рабочего напряжения :
< 1,5 кВ
Диапазон номинального сопротивления :
0.1Ω~10KΩ
Максимум выдерживает напряжение тока :
3000 В
Диапазон температурного дрейфа :
≤ 400 ppm/°C
Диапазон рабочей температуры :
-55°C+275°C
Подробная информация об упаковке :
Картонная упаковка
Описание

описать:

Золотые резисторы RX24 имеют характеристики высокой мощности, небольшого размера, сильной способности перегрузки, прочной структуры и высокой надежности; они широко используются в источниках питания, частоте

RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом

параметр:

Диапазон номинальной мощности: 5 ~ 50 Вт
Диапазон рабочего напряжения: < 1,5 кВ
Номинальный диапазон сопротивления: 0,1Ω~10KΩ
Максимальное стойкое напряжение: 3000 В
Максимальная точность: 1%
Уровень защищенности IP: IP53
Вибрация: 1,5 г.
Диапазон температурного дрейфа: ≤ 400ppm/°C
Диапазон рабочей температуры: -55°C+275°C
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
Подробная информация о продукции

Последовательное устройство 1LED для удаления сигнализации об отказе

2Magotan, BMW, Mercedes-Benz и т.д., все автомобили с бортовыми компьютерами применимы

3Удалить сигнализацию о неисправности светового освещения, сгенерированную после изменения светодиодного сигнала поворота

4Решение проблемы слишком быстрых поворотов

RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом

Установка: специальное сопротивление совпадения импеданса для автомобильного светодиодного поворотного сигнала, 50W6Ω алюминиевого корпуса высокопроизводительного сопротивления,оба конца резистора соединены параллельно с положительным и отрицательным полюсами кабеля питания светодиодного сигнала поворотаОписание характеристик

RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
1Он обладает характеристиками небольшого размера, высокой мощности и высокой точности. Он принимает профессиональный процесс нанесения в горшок и уплотнения, который лучше, чем аналогичные зарубежные продукты.
2. Мощность: 5W-1000W, в соответствии с требованиями клиента, он может быть произведен в разных цветах, таких как золотисто-желтый, красный, серебряный и нечувствительные высокоточные спецификации.
3Область применения: питание для испытательных стендов, преобразователи частот, оборудование для автоматизации, аудио, частотные делители и жесткая промышленная среда управления с высоким спросом.
4Соответствует спецификации ROHS и стандарту LEAD-FREE.
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
Особенности продукта
Резисторы серии RX24 из золотой алюминиевой оболочки очень стабильны и известны своим высоким качеством.Он может потреблять большую мощность в ограниченном пространстве с низкой температурой поверхности, а тепло проходит через алюминиевый корпус и быстро рассеивается в радиатор.
RX24 Золото Алюминиевое Скрученное проволочное покрытие 10 Вт 25 Вт 50 Вт 100 Вт 200 Вт Толерантность 5% Сопротивление резистора 100 Ом
Диаграмма размеров продукции
пецификация Сила
(W)		 L1±1 L2±1 L3±1 W1±0.5 W2±0.5 W3±0.5 H1±0.5 H2±0.5 D1±0.2 D2±0.2 Диапазон сопротивления
(Ω)		 Выходной метод Вес
(G)
RX24 5 Вт 15 11 10 16 12 8 4.4 8 0.7 2.4 0.1 ~ 10K свинец 4.5
10W ((15W) 20 14 10 двадцать один 16 11 5 10.5 0.7 3 0.1 ~ 10K Заведующий, джек. 5.5
25 Вт 28 17 10 27 20 14 6 13.8 2 3.5 0.1 ~ 10K Заведующий, джек. 12.5
35 Вт 33 двадцать три 10 29 21.5 16 6.6 15.5 2 3.5 0.1 ~ 10K Заведующий, джек. 20
50 Вт 50 40 10 29 21.5 16 6.6 15.5 2 3.5 0.1 ~ 10K Заведующий, джек. 26

*Примечания: Размеры предназначены только для справки, пожалуйста, ознакомьтесь с конкретными размерами и выбором.Допустимое отклонение значения сопротивления (%): ±5% ±10%, выдерживать напряжение (V): 1500.



Электрические и механические характеристики



Характерный

 Метод проверки Требования к производительности Стандарт испытаний
Терминальная прочность Терминал заряжен тяговой силой 20 Н в течение 10 секунд. отсутствие видимых повреждений IEC60115-1 4.16
Сопротивление вибрации 10 ~ 55 Гц/0,75 мм/2H*3 отсутствие видимых повреждений IEC60115-1 4.22
Краткосрочная перегрузка 10xPr 5S △R/R≤±2,0% IEC60115-1 4.13
Сопротивление изоляции DC500V,R>100MΩ △R/R≤±0,5% IEC60115-1 4.6
Изоляция выдерживает напряжение UN,60S,I≤1mA △R/R≤±1% IEC60115-1 4.7
Прочность Min ((UP,UR),1.5H-ON,0.5H-OFF, 1000H △R/R≤±5% IEC60115-1 4.25
хранение при высоких температурах 125°C, 80%, 500H отсутствие видимых повреждений IEC60115-1 4.23
Противостойкие к тепловой сварке 350±5°C,3S±0,5S △R/R≤±0,5% IEC60115-1 4.18

Идентификационный код готовой продукции

RX24 50 6R J Л
Категория продукции номинальная мощность сопротивление Точность Проводка
Серия RX24 (золотая алюминиевая оболочка) 50=50 Вт
100=100 Вт		 R1=0,1Ω
100R=100Ω		 F=± 1%
G=± 2%
H=± 3%
J=± 5%
K=±10%		 L=свинцовый
К=Джек

*Примечания: RX24 50W 6Ω ±5%, модель: RX24-50-6RJ-L; низкая индуктивность, добавьте букву N в модель, например: N RX24-50-6RJ

■Рекомендации по применению резисторов

◆Рекомендуется оставить в цепи 1,5 раз большую границу мощности для резистора.Например, напряжение в цепи составляет 100 В, а ток - 0,01 А. Вычислите мощность: P = 100 * 0,01 = 1 Вт.В это время, сопротивление не может быть использовано с 1 Вт. Вычислим 1 * 1,5 = 1,5 Вт, нет сопротивления 1,5 Вт, поэтому необходимо сопротивление 2 Вт.
