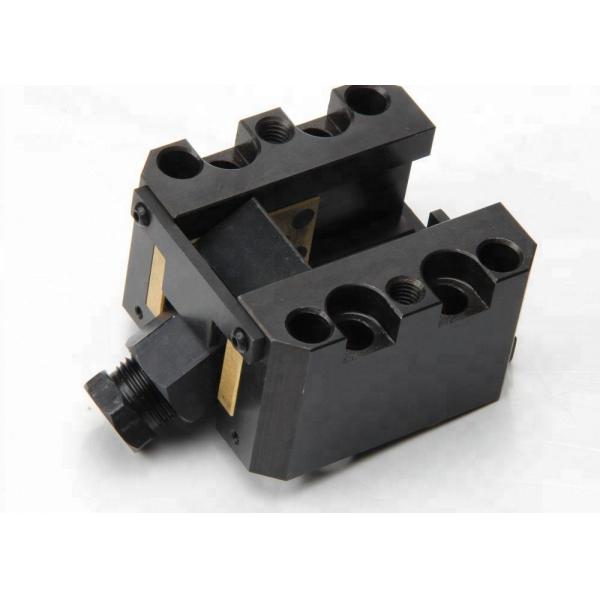

Свободный тип отладки блока КОКУ-С скольжения компонентов прессформы впрыски ядра
Свободный тип отладки блока КОКУ-С скольжения компонентов прессформы впрыски ядра
Спецификации
Номер модели :
КОКУ-С
Место происхождения :
Китай
Количество минимального заказа :
1 шт
Термины компенсации :
L / C, T / T
Способность поставкы :
100 тонн/месяц
Срок поставки :
5 дней работы или основанный на количестве
Упаковывая детали :
Carton+pallet
Применение :
инъекции плесень
Размер :
стандарт
стандарт :
punch
Тип :
Регулировать тип
Материал :
Сталь с твердостью
Формирование режим :
Литье под давлением
Описание

Свободный тип отладки блока КОКУ-С скольжения компонентов прессформы впрыски ядра







Особенности свободных от Масл блоков скольжения для свободного ядра


● ссылается на вышеуказанную таблицу для размеров размера выреза и винта края склонного штыря (премьер-министра). Кунтерборе на склонном держателе штыря сделан в размере который приспосабливает для болта крышки головки винта с гнездом для торцового ключа с шайбой весны.

● блок можно установить на плите выталкивателя в 2 путях: (1) привинчивающ в плиту выталкивателя, или (2) привинчивающ в блок. Для (2) пользы болт крышки головки винта с гнездом для торцового ключа который соответствует БМ в отверстии для болтов проставляет размеры таблицу. Для (1) отборного ряд под соответствуя БМ (т.е., винтом М6 когда БМ М8).

● до установки, прикладывает * тавот к блоку для того чтобы защитить его от носки во время начальной обкатки.

● если ход длинен, то, порекомендовано что вы используете втулку которая поддерживает склонный штырь. С П.675

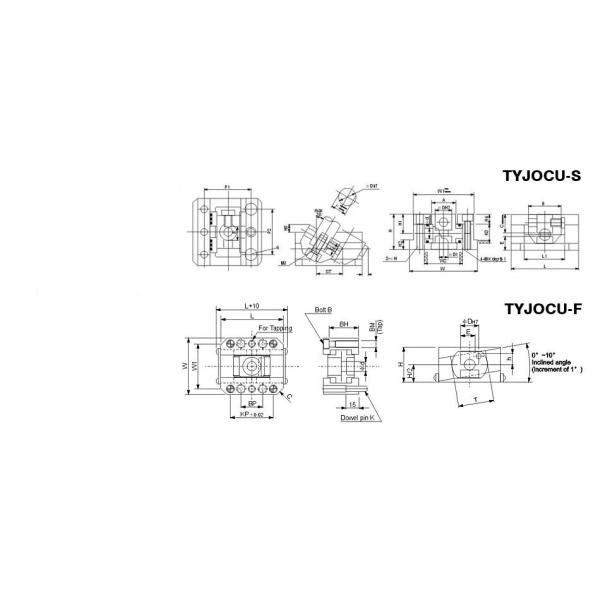

Таблица размера КОКУ-С


Стандарт нет. φД φд φД1 А Б К Э Ф Г МДЖ Х Х1 Х2 Х3 Х4
КОКУ-С-8 8 7 4,5 11 20 8 10 7 8 М4 22 12,5 5 11 7
КОКУ-С-10 10 7 5,5 15 25 10 12,5 9 9 М5 27 16 5 15 8
КОКУ-С-12 12 10 7 17 25 12 15 11 10 М6 32 18 7 16 10
КОКУ-С-16 16 12 8 22 30 16 15 14,5 12 М8 36 20 8 20 10
КОКУ-С-20 20 14 11 26 40 20 16 18 16 М10 42 23 11 22 12
КОКУ-С-25 25 16 14 32 45 25 17 22,5 20 М12 50 28 15 26 15
КОКУ-С-30 30 18 14 38 50 30 17 27 25 М12 55 30 15 30 15
КОКУ-С-35 25 20 14 45 60 35 18 32 30 М12 62 35 15 34 18
КОКУ-С-40 40 25 18 55 70 40 19 36 35 М16 70 40 15 44 18
КОКУ-С-45 45 30 18 60 80 45 24 40 40 М16 80 45 15 50 20
