Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка
Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка
Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка
Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка
Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка
Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка
Спецификации
Номер модели :
K225
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Название продукта :
кольцо выскальзывания блинчика
Работая Temp. :
-30℃∼80℃
Диэлектрическая прочность :
500VAC@50Hz, 60s
Длина подводящего провода :
стандарт 300mm (смогите быть подгоняно)
Ранг IP :
IP51
Расквартировывать материал :
Алюминиевый сплав
Описание

Объединенное кольцо выскальзывания блинчика с толщиной 22mm размера 25.4mm отверстия



Описание кольца выскальзывания блинчика k225

Кольцо выскальзывания блинчика серии SenRing K225 очень тонкое кольцо выскальзывания с диаметром расточки 25.4mm и толщиной 22mm. Различные спецификации наружного диаметра от 92mm до 460mm. Кольцо выскальзывания блинчика серии K225 главным образом использовано в оборудовании с очень ограниченным космосом установки и строгими ограничениями на толщине кольца выскальзывания (высоте) которая может расширить горизонтальный космос. Кольцо выскальзывания блинчика принимает особенный материал процесса и драгоценного металла вакуумной пропитки для щетки, которая имеет высокую стабильность, обеспечивающ превосходное электрическое представление передачи и проведение вращения. Сравненный с подобными продуктами, кольцо выскальзывания блинчика SenRing имеет основные особенности низкого вращающего момента, низкой носки, низкого электрического шума, и длинной с ультра жизни. Типовая модель поддерживает 2-48 каналов 2-20A настоящего/сигнала.



Технические данные кольца выскальзывания блинчика k225
Механические данные
спецификации данные
срок пригодности (ссылка) см. таблица ранга кольца выскальзывания
Вращая скорость см. таблица ранга кольца выскальзывания
работая temp. -30℃∼80℃
влажность работы RH 0∼85%
материал контакта см. таблица ранга кольца выскальзывания
расквартировывать материал алюминиевый сплав
Ранг IP IP51
Электрические данные
спецификации данные
сила сигнал
ряд напряжения тока 0∼440VAC/VDC 0∼240VAC/VDC
сопротивление изоляции ≥1000MΩ/500VDC ≥1000MΩ/500VDC
спецификации подводящего провода. AWG17# Серебр-покрыло тефлон AWG22# Серебр-покрыло тефлон
длина подводящего провода стандарт 300mm
(смогите быть подгоняно)
Диэлектрическая прочность 500VAC@50Hz, 60s
Электрический шум < 0.01Ω
вращающий момент 0.1N.m; цепи +0.03N.m/6

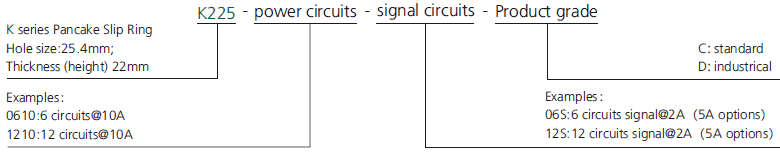

Описание номера детали

Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка

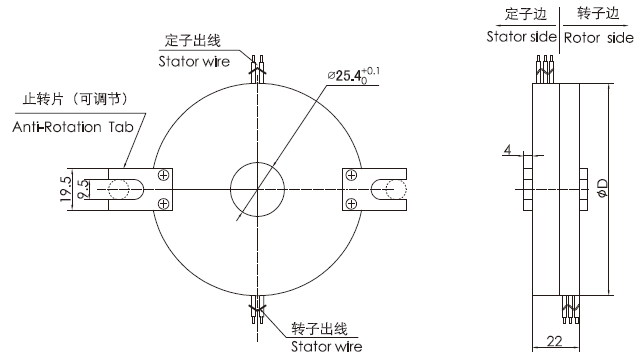

Чертеж кольца выскальзывания блинчика k225

Объединенное кольцо выскальзывания 22mm диска Slipring торта лотка



Особенности кольца выскальзывания блинчика k225

1. Толщина (высота): 22mm;

2. Размер 25.4mm отверстия, OD 92mm-460mm;

3. Технология особенного вакуума герметизируя & щетка драгоценного металла обеспечить высокое представление надежности передавая и вращая;

4. Можно совместить для того чтобы передать различные сигналы как высокочастотные сигналы, сигналы управления и видеосигналы, etc;

5. Превосходное передавая и вращая представление;

6. Низкий вращающий момент, низкое трение, низкий электрический шум и супер длинный срок пригодности;



Список типовой модели

Модель signal/5A 10A 20A OD (mm)
k225-02S 2 0 0 92
k225-0210 0 2 0 92
k225-0210-02S 2 2 0 108
k225-0410 0 4 0 108
k225-06S 6 0 0 124
k225-0610 0 6 0 124
k225-0620 0 0 6 124
k225-0210-04S 4 2 0 124
k225-12S 12 0 0 172
k225-1210 0 12 0 172
k225-1220 0 0 12 172
k225-0610-06S 6 6 0 172
k225-0620-06S 6 0 6 172
k225-18S 18 0 0 216
k225-1810 0 18 0 216
k225-0610-12S 12 6 0 216
k225-1210-06S 6 12 0 216
k225-0810-10S 10 8 0 216
k225-24S 24 0 0 268
k225-2410 0 24 0 268
k225-0610-18S 18 6 0 268
k225-1210-12S 12 12 0 268
K225-36S 36 0 0 364
K225-48S 48 0 0 460

*Remark: Цепи можно совместить параллельно для более большого течения, цепей n 10A для того чтобы получить N*10A, как 2 цепи 10A параллельно для пользы 20A. если вам, то подгоняйте размер отверстия, OD, толщину, тип сигнала цепи no.and кольца выскальзывания, контакта pls техник SenRing



таблица ранга кольца выскальзывания блинчика k225

Код ранга Максимальная вращая скорость срок пригодности материал контакта
C: стандарт 60RPM революции 3 миллионов драгоценный металл
D: industrical 200RPM революции 10 миллионов
золото-золото
