Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE
Спецификации
Номер модели :
YJV32 MV 11kV
Место происхождения :
Шанхай, Китай
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
L/C, T/T
Способность поставки :
100КМ/Век
Срок поставки :
10 дней
Упаковывая детали :
Деревянный барабанчик
Модель продукта :
Бронированный кабель Al
Материал проводника :
Алюминий
Материал изоляции :
XLPE
тип панцыря :
SWA
Сердечники Nos.of :
3 сердечника
Напряжение :
среднего напряжения
Сделанный стандарт :
IEC, BS, VDE
Гарантия :
два года
Описание

Алюминиевый силовой кабель МВ ядров кабеля 3 стального провода проводника бронированный электрический изолированный СЛПЭ

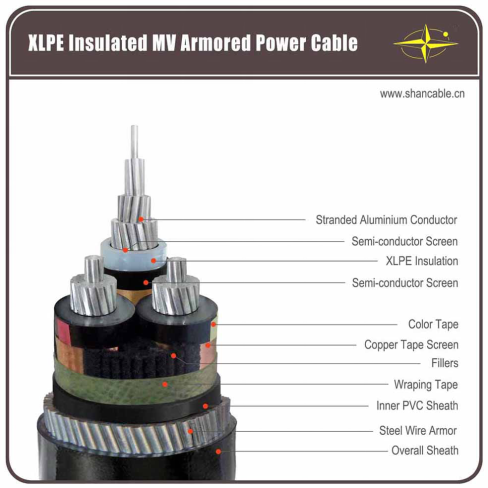

Структура



Сели на мель обнаженный алюминиевый проводник
Внутренний слой полу-проводя материала
Изоляция ядра взаимн соединенного полиэтилена
Наружный слой полу-проводя материала
Экран медной ленты

Заполнители обнажают, Ярн, или бумага
Не сплетенный в оболочке лента

Прессованное заволакивание ПВК внутреннее

Гальванизированный стальной панцырь ленты
Общий поливинилхлорид оболочки (ПВК) или ФР-ПВК, ПЭ, ЛСОХ





Применение



Применитесь к валам, воде и почве, способным для того чтобы принести более большое положительное давление.





Стандартный



Интернатионал: ИЭК 60502, ИЭК 60228, (ИЭК 60332-3 на ЗР-ИДЖВ32, ЗР-ИДЖВ72 только)

Китай: ГБ/Т 12706, (ГБ/Т 18380-3 на ЗР-ИДЖВ32, ЗР-ИДЖВ72 только)

Другие стандарты как БС, ДИН и ИКЭА по требованию





Кодовое наименование



ИДЖ: Изоляция СЛПЭ

В: Оболочка ПВК

32: Ядри стального провода арморинг-3

72: Алюминиевое ядр провода арморинг-1

ЗР: Пожаробезопасный



Силовой кабель МВ (6 к 35кв)
Модель и описание Уо/У (Ум) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) кВ Ядр Но.оф Зона поперечного сечения проводника (мм2)
изоляция кслпе 1 ядр ядра 3 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв мм
Ядр Ку Ядр Ал
ИДЖВ, Н2ССИ; Силовой кабель обшитый ПВК ИДЖЛВ, НА2ССИ; Силовой кабель обшитый ПВК
ИДЖВ22; стальная лента бронированная, ПВК обшила силовой кабель ИДЖЛВ22; стальная лента бронированная, ПВК обшила силовой кабель
ИДЖВ32, ИДЖВ42; стальной провод бронированный, ПВК обшил силовой кабель ИДЖЛВ32, ИДЖЛВ42; стальной провод бронированный, ПВК обшил силовой кабель




Технические данные



Максимальная температура проводника: под нормальным (90 ОК), аварийная ситуация (130ОК) или короткое замыкание отсутствие больше чем 5 с (250℃) подготовляют.

Минимальн Окружающ Темп. 0 ОК, после установки и только когда кабель в фиксированном положении

Минимальный радиус загиба: кабель О.Д 15 кс для одиночного ядра

кабель О.Д 12 кс для мулти ядра



Напряжение тока теста 6 / 10   кВ [кВ] 21 / 5 МИН.
  12 / 20   кВ [кВ] 42 / 5 МИН.
  18 / 30   кВ [кВ] 63 / 5 МИН.
Диапазон температур в движении   -5°К пашут +70°К
  фиксированный   -20°К пашут +70°К
Рабочая температура короткое замыкание °К 250
Время короткого замыкания максимальный. [сек] 5
Радиус загиба минимальный. диаметр кс 15
Воспламеняемость стандартный   ЭН 60332-1-2






Сертификат



ИСО, КЭ, КЭМА, ИЭК, РоХС, ККК, П3К и больше других по требованию





Алюминиевый силовой кабель MV сердечников кабеля 3 стального провода проводника бронированный электрический изолированный XLPE




Этот продукт применим к линии передачи энергии и распределения с напряжением тока расклассифицированным АК (У0/У) системы 3.6/6кВ-26/36кВ. Он направлен в воздухе (рамке канатного моста, крытой поддержке стены, и подносе) и почве (сразу канава похороненные, кабель, ект трубы.) соответственно согласно разнице структуры слоя защиты.
