Спецификации
Номер модели :
YJV32 MV 11kV
Место происхождения :
Шанхай, Китай
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
L/C, T/T
Способность поставки :
100КМ/Век
Срок поставки :
10 дней
Упаковывая детали :
Деревянный барабанчик
Модель продукта :
Кабель MV бронированный
Материал проводника :
Медь
Материал изоляции :
XLPE
тип панцыря :
SWA
Сердечники Nos.of :
3
Материал оболочки :
ПВХ
Сделанный стандарт :
IEC, BS, VDE
Гарантия :
2-х лет
Описание

Ядров электрического кабеля 3 СВА СЛПЭ 11кВ кабель ИДЖВ32 МВ бронированных медный бронированный

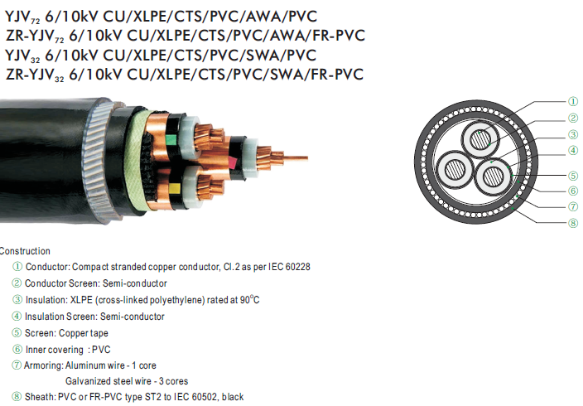

Структура



1 ....., который сели на мель обнаженная медь
2 ..... внутренних слоя полу-проводя материала
..... изоляция ядра 3 взаимн соединенного полиэтилена
4 ..... наружных слоя полу-проводя материала
..... полу-проводя лента 5
..... экран 6 медных проволок

7 ..... заполнителей прокладка, пряжа, или бумага
не сплетенное 8 ..... в оболочке лента или пламя - ретардант

9 ..... прессовали заволакивание ПВК внутреннее

10…. Гальванизированная стальная лента бронированная
11…. Общая оболочка: поливинилхлорид (ПВК) или ФР-ПВК, ПЭ, ЛСОХ





Применение


Средний силовой кабель напряжения тока для статического применения в земле, внутри и вне объекты, на открытом воздухе, в каналах кабеля, в воде, в условиях где кабели не подвергаются действию более тяжелого механического стресса и растяжимого напряжения.

Должный к своему очень низкому фактору диэлектрической потери, которая остается постоянн над своей всей работая продолжительностью жизни, и вследствие превосходного свойства изоляции СЛПЭ-материала, твердо продольно соединенного с внутренним и внешним экраном полу-проводного материала (прессованного в одном процессе), кабель имеет надежность оператинг максимума.

Использованный в станциях трансформатора, переключая блоках, в электрических станциях электричества и промышленных предприятиях.

Для избежания влияний внешнего удара, придерживаясь полу-проводной слой прессовал между проводником и изоляция, вместе с концентрическим медным проводником, обеспечивает ограничение электрического поля и сопротивления к частично разрядкам.





Стандартный



Интернатионал: ИЭК 60502-2, ИЭК 60228

Китай: ГБ/Т 12706.2-2008

Другие стандарты как БС, ДИН и ИКЭА по требованию





Спецификация



Силовой кабель МВ (6 к 35кв)
Модель и описание Уо/У (Ум) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) кВ Ядр Но.оф Зона поперечного сечения проводника (мм2)
изоляция кслпе 1 ядр ядра 3 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв мм
Ядр Ку Ядр Ал
ИДЖВ, Н2ССИ; Силовой кабель обшитый ПВК ИДЖЛВ, НА2ССИ; Силовой кабель обшитый ПВК
ИДЖВ22; стальная лента бронированная, ПВК обшила силовой кабель ИДЖЛВ22; стальная лента бронированная, ПВК обшила силовой кабель
ИДЖВ32, ИДЖВ42; стальной провод бронированный, ПВК обшил силовой кабель ИДЖЛВ32, ИДЖЛВ42; стальной провод бронированный, ПВК обшил силовой кабель
изоляция пвк
Ядр Ку Ядр Ал
ВВ (ВИ); Силовой кабель ПВК (ПЭ) обшитый ВЛВ (ВЛИ); Силовой кабель ПВК (ПЭ) обшитый
ВВ22 (ВВ23); стальная лента бронированная, ПВК (ПЭ) обшила силовой кабель ВЛВ22 (ВЛВ23); стальная лента бронированная, ПВК (ПЭ) обшила силовой кабель
ВВ32 (ВВ33), ВВ42 (ВВ43); стальной провод бронированный, ПВК (ПЭ) обшил силовой кабель ВЛВ32 (ВЛВ33), ВЛВ42 (ВЛВ43); стальной провод бронированный, ПВК (ПЭ) обшил силовой кабель




Технические данные



Максимальная температура проводника: под нормальным (°К 90), аварийная ситуация (°К 130) или короткое замыкание отсутствие больше чем 5 с (°К 250) подготовляют.

Минимальн Окружающ Темп. 0°К, после установки и только когда кабель в фиксированном положении

Минимальный радиус загиба: кабель О.Д 20 кс для кабелей одно-ядра не-бронированных

кабель О.Д 15 кс для кабелей одно-ядра бронированных

кабель О.Д 15 кс для кабелей мульти-ядра не-бронированных

кабель О.Д 12 кс для кабелей мульти-ядра бронированных






Сертификат



ИСО, КЭ, КЭМА, ИЭК, РоХС, ККК, П3К и больше других по требованию





Приказывать



Расклассифицированное напряжение тока

Стандарт применения: ИЭК/БС/УЛ/ГБ

Количество ядров

Конструкция $ размера проводника

Тип изоляции

Арморед или унарморед. Если панцырь, тип панцыря & материал

Требование оболочки

Длина требования к кабеля & упаковки

Другое требование





Технический параметр



Ном. Поперечное сечение проводника Нет стренг/Дя. проводника Толщина изоляции Толщина внутренней оболочки Дя. оцинкованной проволоки из мягкой сталей Толщина оболочки Приблизительно О.Д. Аппрокс.Вайгхт Максимальн Д.К Сопротивление проводника (℃ 20) А.К напряжения тока испытания Настоящая оценка
мм2 пк/мм мм мм мм мм (мм) кг/км Ω /km кВ/5мин В воздухе (а) В почве (а)
3 × 25 7/2.14 3,4 1,3 2,5 2,5 49,0 4579 0,727 21 120 125
3 × 35 7/2.52 3,4 1,3 2,5 2,6 52,0 5097 0,524 21 140 155
3 × 50 10/2.52 3,4 1,4 2,5 2,7 54,0 5802 0,387 21 165 180
3 × 70 14/2.52 3,4 1,5 2,5 2,8 58,0 6788 0,268 21 210 220
3 × 95 19/2.52 3,4 1,5 2,5 2,9 62,0 7812 0,193 21 255 265
3 × 120 24/2.52 3,4 1,6 2,5 3,1 65,0 8929 0,153 21 290 300
3 × 150 30/2.52 3,4 1,7 2,5 3,2 68,0 10125 0,124 21 330 340
3 × 185 37/2.52 3,4 1,7 3,15 3,3 72,0 12403 0,0991 21 375 380
3 × 240 48/2.52 3,4 1,8 3,15 3,5 78,0 14646 0,0754 21 435 435
3 × 300 61/2.52 3,4 1,9 3,15 3,7 83,0 17014 0,0601 21 495 485





Сердечников электрического кабеля 3 SWA XLPE 11kV кабель YJV32 MV бронированных медный бронированный



Этот продукт применим к линии передачи энергии и распределения с напряжением тока расклассифицированным АК (У0/У) системы 3.6/6кВ-26/36кВ. Он направлен в воздухе (рамке канатного моста, крытой поддержке стены, и подносе) и почве (сразу канава похороненные, кабель, ект трубы.) соответственно согласно разнице структуры слоя защиты.
