Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный
Спецификации
Номер модели :
HV YJLV22
Место происхождения :
Шанхай, Китай
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
L/C, T/T
Способность поставки :
100КМ/Век
Срок поставки :
10 дней
Упаковывая детали :
Деревянный барабанчик
Модель продукта :
AL/XLPE/STA/PVC
ПРОВОДНИК :
Алюминий
Изоляция :
СЛПЭ
Материал панцыря :
Стальная лента
Ядри :
Трехфазный
Напряжение тока :
HV
Материал оболочки :
pvc, pe, lsoh
Гарантия :
2 лет
Сертификат :
KEMA, тип тест
Стандарт :
IEC, BS, VDE
Описание

Кабель высокого напряжения изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC бронированный трехфазный алюминиевый





Применение



Использованный для линии передачи энергии и распределения с напряжением тока расклассифицированным на 35kV и ниже.
Высокий и средний силовой кабель напряжения тока для статического применения в земле, внутри и вне объекты, на открытом воздухе, в каналах кабеля, в воде, в условиях где кабели не подвергаются действию более тяжелого механического стресса и растяжимого напряжения.

Сравненный с силовым кабелем изолированным PVC, силовой кабель xlpe похваляется единственные характеристики превосходного электричества, механизма, жары и структуры вызревани-устойчивых, окружающей среды стресс-устойчивой и химической коррозионностойкой, но также простой, легковеса, никакого ограничения путем класть падение, и деятельности высокотемпературного припуска на долгосрочной.

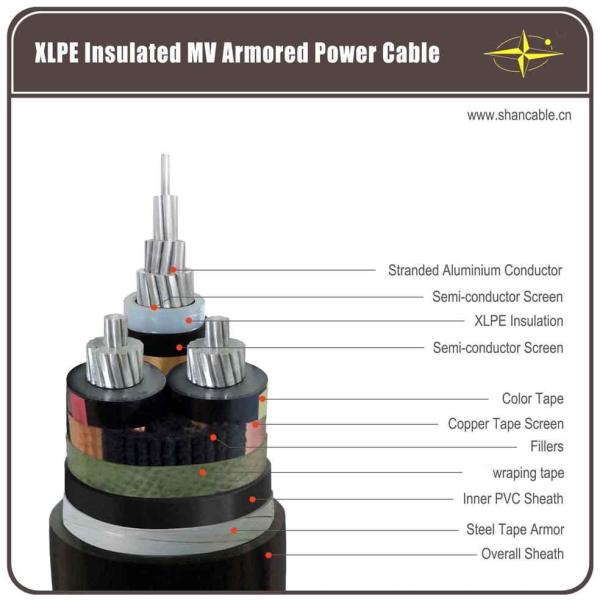

Конструкция



Кабель AL/XLPE/STA/PVC бронированный электрический



- Круглое обнаженное алюминиевое ядр, который сели на мель согласно IEC 60228
- Внутренний полу-проводной слой
- Изоляция XLPE ядра
- Таблица расцветки согласно HD 308 S2
- Наружный полу-проводной слой
- Полу-проводная лента
- Медный экран ленты
- Заполнитель
- Оболочка PVC внутренняя
- Гальванизированный стальной панцырь ленты (STA)
- Оболочка PVC наружная (красный или черный)




Кодовое наименование:

YJ: Изоляция XLPE
L: Алюминиевый проводник
V: Оболочка PVC
32: Ядри стального провода armoring-3
22: Стальные ядри ленты armoring-3
72: Алюминиевое ядр провода armoring-1
62: Ядр ленты armoring-1 нержавеющей стали
ZR: Пожаробезопасный


Силовой кабель MV (11kv 15kv 33kv)
Модель и описание Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kV Ядр No.of Зона поперечного сечения проводника (mm2)
изоляция xlpe 1 ядр ядра 3 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв mm
Ядр Cu
YJV, N2XSY; PVC обшил силовой кабель
YJV22; стальная лента бронированная, PVC обшитый силовой кабель
YJV32, YJV42; стальной провод бронированный, PVC обшитый силовой кабель
Ядр Al
YJLV, NA2XSY; PVC обшил силовой кабель
YJLV22; стальная лента бронированная, PVC обшитый силовой кабель
YJLV32, YJLV42; стальной провод бронированный, PVC обшитый силовой кабель







Стандарт

Международный: IEC 60502, IEC 60228


Китай: GB/T 12706


Другие стандарты как BS, DIN и ICEA по требованию




Технические данные:

Максимальная температура проводника: под нормальным (90 OC), аварийным (130OC) или коротким замыканием отсутствие больше чем 5 условий s (250℃).
Минимальн Окружающ Temp. 0 OC, после установки и только когда кабель в фиксированном положении
MIN. радиус загиба: 15 x кабель O.D для одиночного ядра
12 x кабель O.D для multi ядра


Напряжение тока теста 6 / 10   kV [kV] 21 / 5 MIN.
  12 / 20   kV [kV] 42 / 5 MIN.
  18 / 30   kV [kV] 63 / 5 MIN.
Диапазон температур в движении   -5°C до +70°C
  фиксированный   -20°C до +70°C
Рабочая температура короткое замыкание °C 250
Время короткого замыкания максимальный. [sec] 5
Радиус загиба MIN. диаметр x 15
Воспламеняемость стандарт   EN 60332-1-2



Сертификат

ISO, CE, KEMA, IEC, RoHS, CCC, P3C и больше других по требованию


Изоляции проводника XLPE электрического кабеля AL/XLPE/STA/PVC кабель бронированной трехфазной алюминиевой высоковольтный



Этот продукт применим к передаче энергии и линия распределения с AC расклассифицировала напряжение тока (U0/U) системы 3.6/6kV-26/36kV. Она направлена в воздухе (рамке канатного моста, крытой поддержке стены, и подносе) и почве (сразу канава похороненные, кабель, ect трубы.) соответственно согласно разнице структуры слоя защиты.





Наши обслуживания

♦ мы одно из самого большого изготовления электрического провода и силовой кабель в Китае и имеем больше чем 20 лет производящ и выходящ опыт вышед на рынок на рынок.
♦ мы принимаем OEM. Размер и материал кабеля подгоняны. Ur собственный логотип и собственный дизайн радушно. Мы произведем согласно вашим требованию и описанию;
♦ пожалуйста отправляет нами дознание для больше продукта информации и мы передадим вам обратная связь в 12 часах.




вопросы и ответы



1. Доставка: Морским путем или воздух должные к тяжеловесу. Образцы будут отправить DHL, Federal Express. etc

2. Оплата: Мы принимаем T/T, L/C, как раз выбираем что вы любите

3. Срок поставки: Вообще 7~10 рабочих дней на депозите получения. Согласно количеству.

4. MOQ: Вообще наше MOQ 1000meters. образцы под 20 сантиметрами можно обеспечить свободно.
