Судовой алюминиевый пилотский лестница лебедка ISO 7364 Разделенный барабан Пневматический двигатель
Судовой алюминиевый пилотский лестница лебедка ISO 7364 Разделенный барабан Пневматический двигатель
Судовой алюминиевый пилотский лестница лебедка ISO 7364 Разделенный барабан Пневматический двигатель
Судовой алюминиевый пилотский лестница лебедка ISO 7364 Разделенный барабан Пневматический двигатель
Спецификации
Номер модели :
Стандартный и подгонянный
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
TT, L/C, Etc.
Способность поставки :
Удовлетворяйте потребности клиентов
Срок поставки :
Согласно предложению
Упаковывая детали :
Поддон или индивидуальный
Тип: :
Пневматический раздвоенный барабан;
Рабочая нагрузка: :
10KN, 16KN, 20KN
Веревочка провода :
6*37-13.0-170-1;
Сертификаты классификации: :
CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, и т.д.
Описание

Алюминиевая лестница для пилотов судовISO 7364 Пневматический двигатель с разделенным барабаном



Описание:

ISO 7364 Сплит-барабан пневматический двигатель, приводящий алюминиевую пилотную лестницу, в основном используется для подъема и подъема алюминиевых пилотных лестниц.имеет компактную конструкцию, оснащенную взрывостойким пневматическим двигателем, он надежен и прост в эксплуатации, лебедка также оснащена ручным приводом, который может работать в случае без сжатого воздуха.,Наша лестничная лебедка обладает высокой универсальностью, компактной конструкцией, небольшим объемом, легким весом, легким обслуживанием, стабильной ездой, легким шумом,с большой емкостью барабанной веревки, чтобы дать вам широкий выбор для высоты подъема или длины тягиМы можем производить лебедки с гидравлическим, пневматическим, электрическим или ручным приводом.



Основная техническая спецификация:

  1. Стандарт: ISO 7364:2016
  2. Рабочая нагрузка: 10, 16, 20 КН;

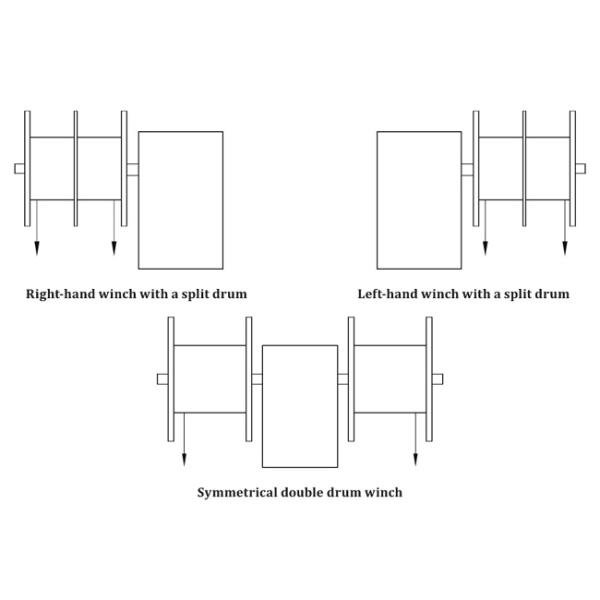

  3. Тип: пневматический раздвоенный барабан;
  4. Скорость ((m/min): 9-15m/min
  5. Спецификация проволоки: 6*37-13.0-170-1;
  6. Материал: мягкая сталь,
  7. Заводское испытание: испытание на ходу без нагрузки, испытание на нагрузке на барабане, статическое испытание под 1,5 нагрузки;
  8. Контроль: местный контроль
  9. Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, и т.д.



Основные технические параметры:

Номинальный
Размер

Барабан

нагрузка ((а)
kN

Учреждение

нагрузка (а)
kN

 Процедура испытания нагрузки на лебедку

Провод из стали

диаметр веревки
фактически выбранный

(d)
мм

Минимальная верёвка

прочность ((а)
(5x удерживающая нагрузка)

КН

Провод из стали

диаметр веревки

(b,c)
мм

 Одинокий
барабан		 Разделенный барабан или
двойной барабан
5 5 15 75 12 11 -
6 6,3 18 90 13 11 -
8 8 25 125 16 13 -
10 10 30 150 18 13 13
12 12,5 37,5 188 20 13 13
16 16 48 240 22 14(15) 14(15)
20 20 60 300 24 16 ((15) 16 ((15)
25 25 75 375 26 - 16
30 30 90 450 28 - 16
NOTE Choose the actual steel wire rope diameter of winches according to the following case that the breaking load of steel wire rope shall be not less than five times the actual holding load of accommodation ladder winches.
a Для лебедки, работающей с двумя веревками, перечисленные значения являются суммой сил на каждой веревке.
b В столбце 4 все значения должны быть выбраны при испытании нагрузки лебедкой на основе коэффициента безопасности нагрузки на удержание, равного пяти.
C Диаметр веревки, указанный в графе 4, используется только для испытаний статической нагрузки на лебедки с одной соответствующей веревкой.
d Диаметр веревки в скобках s означает, что эти значения включены в национальные стандартные спецификации.

Название ЕДИНСТВО Спецификация
Воздушный двигатель Тип / SMF-5.5P-900S
Сила КВт 4
Оцененная революция обороты в минуту 900
Рабочее давление МпА 0.59
Потребление воздуха m3/мин 6
Фактор пошлины минуты 30
Общая эффективность / 0.858
Коэффициент ручной трансмиссии / 30.73
Соотношение передачи воздуха / 75.43
Размер проволочной веревки / 6*37-13-170-1
Мощность провода m 50
Склады проволоки на барабане / 3
Скорость подъема м/мин 10
Поддерживающая нагрузка КН 48
Нагрузка на барабан КН 16


Судовой алюминиевый пилотский лестница лебедка ISO 7364 Разделенный барабан Пневматический двигатель

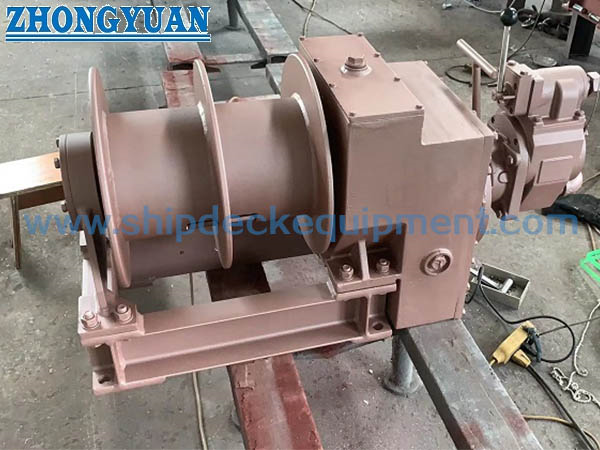

Рисунок ISO 7364 Разделенный барабан Пневматический двигатель Алюминиевая пилотная лестница Винт оборудование на палубе судна
