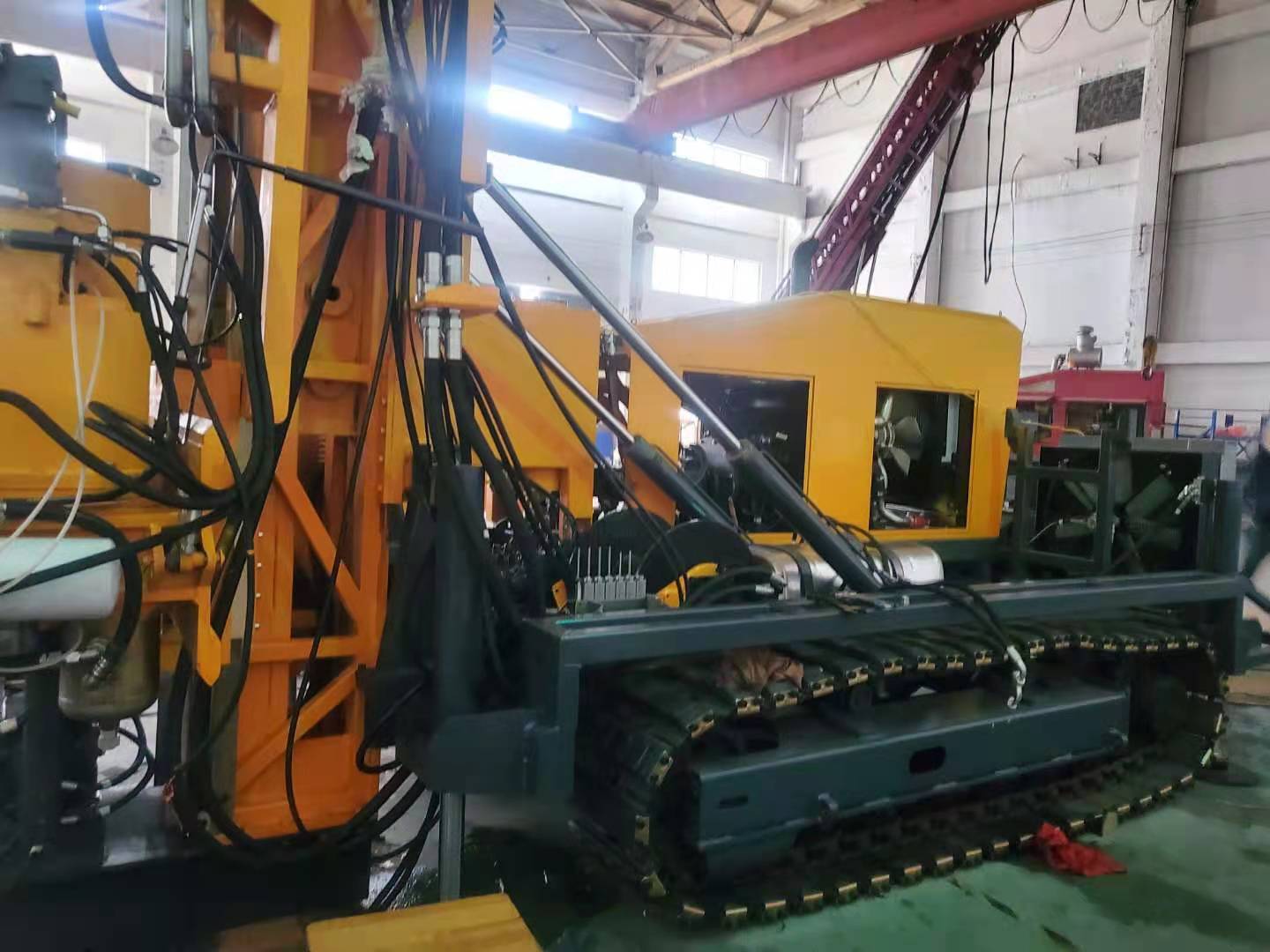

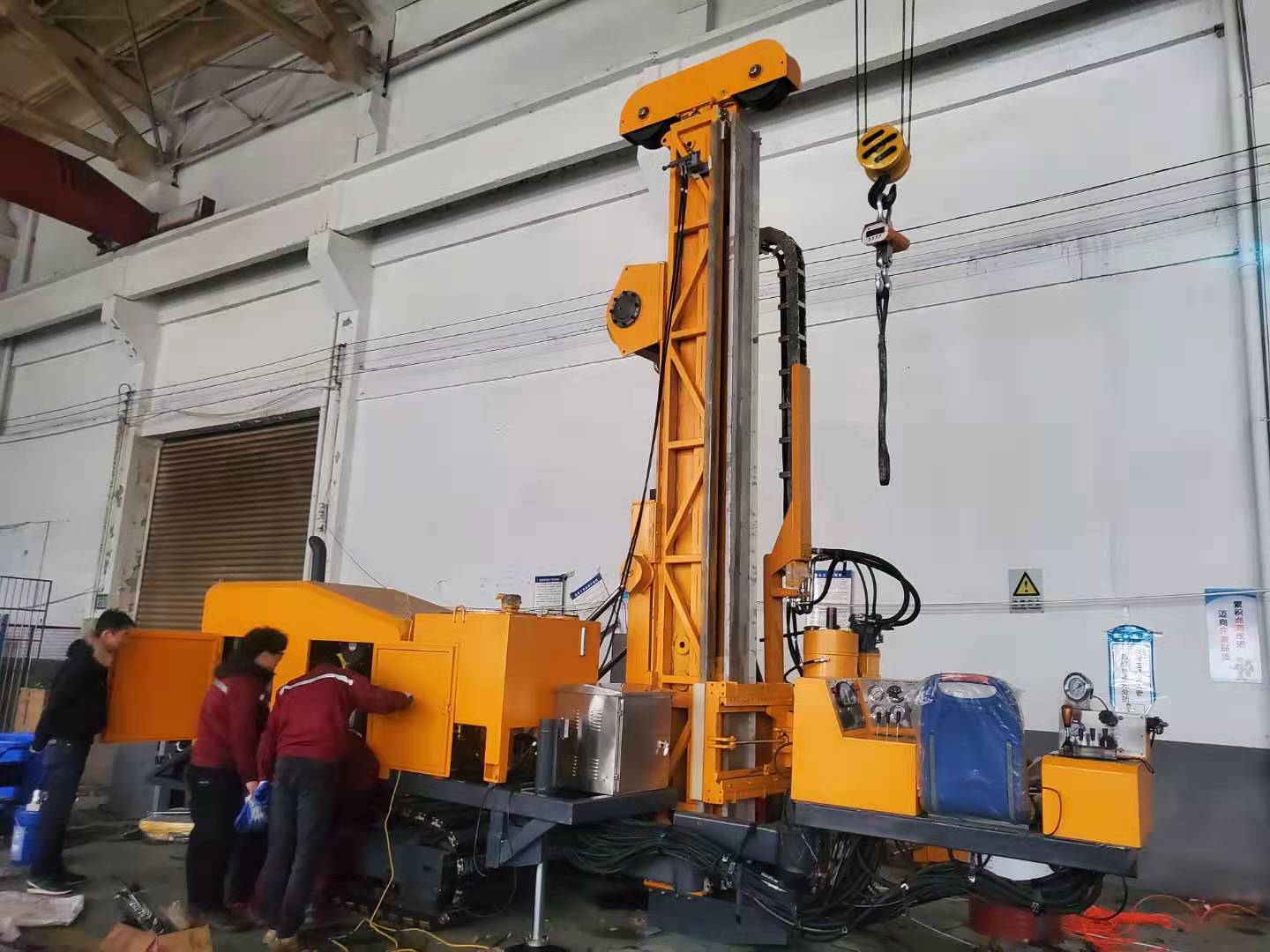

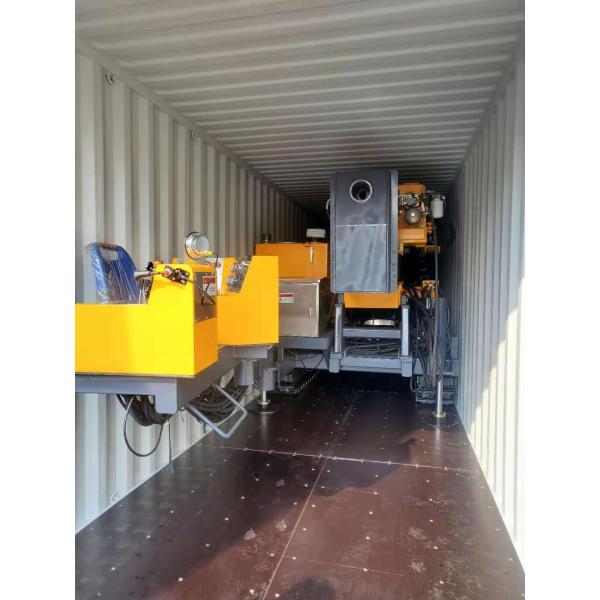

CR20 0° - поверхность снаряжения пустотелого сверла горной породы 90° 242kw 8.9L NQ 2250m глубокая установила вполне гидравлический
CR20 0° - поверхность снаряжения пустотелого сверла горной породы 90° 242kw 8.9L NQ 2250m глубокая установила вполне гидравлический
CR20 0° - поверхность снаряжения пустотелого сверла горной породы 90° 242kw 8.9L NQ 2250m глубокая установила вполне гидравлический
CR20 0° - поверхность снаряжения пустотелого сверла горной породы 90° 242kw 8.9L NQ 2250m глубокая установила вполне гидравлический
Спецификации
Номер модели :
CR20
Место происхождения :
КИТАЙ
Количество минимального заказа :
Могущий быть предметом переговоров
Срок поставки :
3 месяца
Упаковывая детали :
стандартный пакет экспорта
Тип :
Полностью гидравлическое поверхностное снаряжение бурения керна
Модель :
CR20
Двигатель :
Cummins QSLB8.9 (этап IIIA ЕС)
Наибольший диаметр сверления :
HQ 1850M PQ 1350M BQ 2850M NQ 12250M
Размеры перехода :
6250×2240×2480mm
Вес :
13500 kg
Описание


CR20 0° - поверхность горной породы 90° 242kw 8.9L NQ 2250m глубокая установила полностью гидравлическое снаряжение пустотелого сверла

Уточните предварительное оборудование HYDX-6. Сверля машина.





Снаряжение пустотелого сверла серии CR новый Н тип полностью гидравлической машины бурения керна конструированной и изготовленной нашей фабрикой основанной на летах опыта в геологохимическом исследовании и настоящем рынке и требованиях к потребителей большинств. Эта машина использована для равнины, холмистого ландшафта, работы под окружающей средой высокой температуры, холодных областей. Главную машину принимает самоходный crawler шасси, силу двигателя, насос грязи, ворот и другую интегрированную структуру, также может быть подгонянной структурой тележки платформы, им главным образом использована для металла и неметаллических твердых минеральных обзора и исследования, к тому же, также можно использовать в исследовании инженерной геологии, обзоре гидрогеологии, рекогносцировке и исследовании нефтяного месторождения нефти и газ, водяной скважине сверля etc. Снаряжение имеет разумный план, компактную текстуру, главное представление, простую деятельность и удобное обслуживание. Это идеальное вырезая сердцевина из буровое оборудование.









Двигатель дизеля

 Модель Cummins QSLB8.9 (этап IIIA ЕС)
  Смещение 8.9L
  Сила 242kW (325HP)
  Расклассифицированный RPM 2100rpm




Наибольший диаметр сверления

 BQ 2850 m
  NQ 2250 m
  HQ 1850 m
  PQ 1350 m




Бабка сверлильного станка



Мотор вращения

Двухскоростный гидравлический мотор

Производитель: Rexroth Германии
  RPM

3 переноса

Изменение Stepless: 0-1250 RPM
  Коэффициенты

1-ое 8.2:1

4.2:1 2nt

3nd 1:1
  Главный консервооткрыватель



sidewise сползать путь с гидравлическим приводом




Гидравлический цыпленок (PQ)

294000N

Гидравлически раскрытый, весна диска зажимая, нормально c закрывал тип

Осевая вместимость 294000 n
  Максимальн Вращающий момент 7550 n·m
  Диаметр владением 121 mm
  Емкость Максимальн Lifting шпинделя kN 320


Максимальн Feeding Сила



 kN 140




Основной насос



Гидронасос:

Насос аксиальнопоршневого переменного смещения Triplex для управлять вращателя, насос грязи ворота & выравнивать поднимают домкратом.

С нагрузкой воспринимая систему.

Производитель: Danfoss Дании

1-ый насос: 380LPM на MPa 35

2-ой насос: 260LPM на 31.5MPa

3-ий насос: 130 LPM на 31.5MPa




Гидравлический танк

 Емкость 500 l (111 галлон США)




Емкость главного подъема

 Поднимающ скорость (одиночный провод) 0-80 m/min (обнаженный барабанчик)
  Поднимающ силу (одиночный провод) kN 160
  Диаметр стального провода 26-28 mm
  Длина стального провода 55 m




Емкость подъема кабеля

 Поднимающ силу (одиночный провод) kN 15 (3372 lbf) (обнаженный барабанчик)
  Диаметр стального провода 6 mm (0,24 дюйма)
  Длина стального провода 3200 m




Рангоут

 Высота рангоута 9,5 m
  Рангоут регулируя угол 0°-90°
  Сверля угол

45º горизонтальное к 90ºvertical вниз


  Ход подачи 3700 mm
  Ход смещения 1000 mm
  Тяга питания 32 тонны
  Тяга питания 14 тонны
  Тяга штанги 3m или 6m (9.84feet или 19.68feet)




Насос грязи

 Тип Плунжер Reciprocating насоса Triplex
  Модель BW500
  Ход 110mm (4,3 дюйма)
  Объем продукции 500 Л/МИН
  Давление разрядки 8,0 Mpa
  Струбцина ноги Зажимать объем

55.5-118 mm

до отверстие Ф165mm




Другие

 Вес 13,50 тонны
  Размеры перехода 6250×2240×2480mm
  Путь перехода Стальной Crawler





Детали главных импортированных компонентов






1



Мотор вращения



Германия Rexroth ГмбХ

 1A6VM160
2



Гидронасос



CO. Ltd Danfoss

 3
3



Клапан основного управляющего воздействия



CO. Ltd Danfoss

 2 PVG100, PVG32-2
4



Главный редуктор мотора ворота



Германия Rexroth ГмбХ

 1
5



Вторичный мотор ворота



Американск Eaton Корпорация

 1
6



Двигатель следа Crawler



CO. Кореи Jijin гидравлическое, Ltd

 2
7



Гибкая муфта



Немецкая компания KTR

 1
8



Двигатель дизеля



Сила c Dongfeng Cummins

 1
9



Насос грязи



CO. машинного оборудования слонов Цзянсу, Ltd

 1 BW320
10



Гидравлическая струбцина



Продукция собственной личности

 1
11



Держатель Wellhead



Продукция собственной личности

 1
12



Работая платформа



Продукция собственной личности

 1
13



Шасси Crawler



Продукция собственной личности

 1
14



Рангоут (телескопичный)



Продукция собственной личности

 1
15



Бабка сверлильного станка



Продукция собственной личности

 1
16



Верхний и более низкий централизатор



Продукция собственной личности

 2 BQ, NQ, HQ
17



Челюсть бабки сверлильного станка

   2 BQ, NQ, HQ
18



Челюсть держателя Wellhead

   2 BQ, NQ, HQ
19



Прибор защиты



Продукция собственной личности


20



Вспомогательная поддержка

   1
21



Аксессуары машины



Продукция собственной личности

 1



Кольцо запечатывания, части насоса грязи тапочки, инструменты, etc
