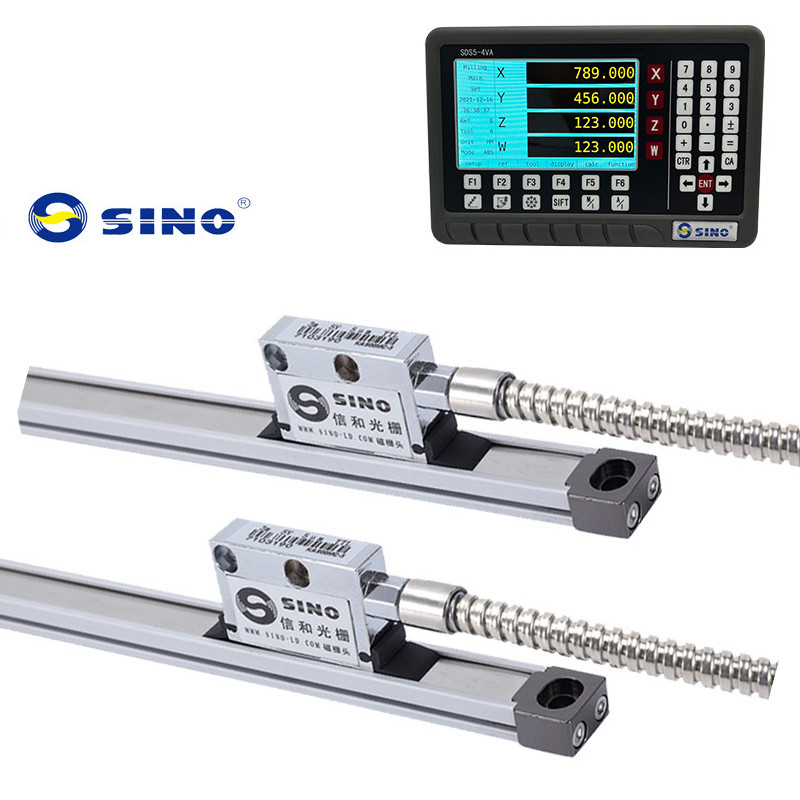

Sino магнитный линейный набор кодировщика DRO масштаба Ka800 для филируя машины системы цифрового отсчета CNC токарного станка

Масштаб KA800M магнитный линейный датчик смещения конструированный с теоретической измеряя длиной до 100m. С весьма высокой точностью, магнитное главным образом приложено к тяжелым токарным станкам, как измеряющий прибор положения токарного станка. Показывающ положения двигающих частей токарного станка через цифровой дисплей, облегчает подвергать механической обработке и улучшает точность подвергать механической обработке.

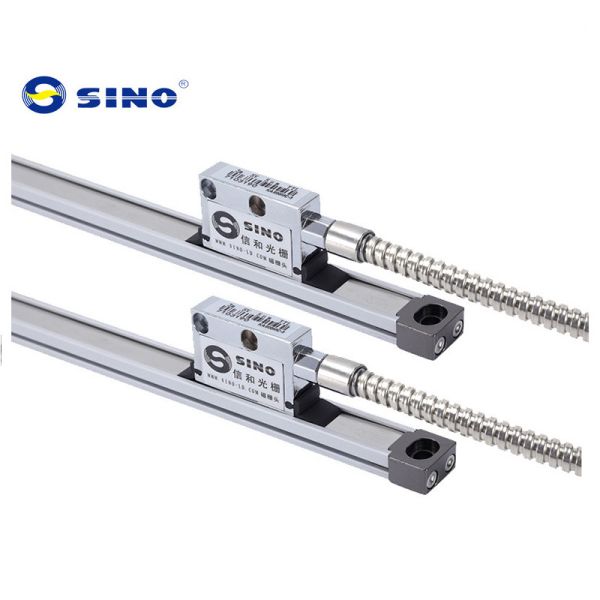

Магнитный масштаб KA800MC-5 главным образом соответствующий для обрабатывая и измеряя случаев с низкими и средними требованиями к точности, как древесина и обработка камня * лента составлена ленты MB50 с тангажом 5+5mm и защитной лентой нержавеющей стали. Она ровно наклеена на особенной алюминиевой раковине с особенной защитной стальной лентой для лучшей масл-защитной, водоустойчивой, и пылезащитной защиты для того чтобы улучшить срок службы. * небольшой датчик размера как раз занимает небольшой космос для того чтобы сделать установку для того чтобы быть легче.

Меры предосторожности

Всегда следовать правилами техники безопасности и регулировками при использовании датчика смещения. Примите измерения обеспечить что датчик не принесет никакую опасность к оператору или приборам как переключатель предела и переключатель аварийной остановки.

Особенности и спецификации

Масштаб KA800M магнитный внеконтактная измерительная система смещения, используя обнаружение магнитных сигналов, которые особенности: - Высокая точность до ± 10µm/300mm или ± 20µm/1000mm, - длина измерения до 3-100m, - низкой чувствительности к удару, вибрация и загрязнение (например грязь и нефть), - легкость обслуживания должная к высокоомному для того чтобы нести, и - робастность. Спецификации: - Разрешение: 1µm - выходной сигнал: RS422 - рабочий потенциал: 5V±5% - максимальная двигая скорость: 30m/min - рабочая температура: -20-70℃.

Магнитные рекомендации установки масштаба

1. Используйте алкоголь для того чтобы извлечь пятна масла на поверхности, и в конце концов обтереть с сухой тканью.
2. Наклейте магнитную ленту масштаба.
3. Установите защитную стальную прокладку.
4. Обеспечило хорошее скрепляющ представление, оно должно быть поддержаны, что на 48 часов.

Пожалуйста не сделайте следующее

1. Любой механический подвергать переработке (вырезывание, сверлить, поверхностный филировать, etc.).

2. Любое изменение к датчику.

3. Все противозаконные деятельност.

4. Удар и внешнее давление.

5. Резиновая часть ленты подвергается действию

Технические параметры ленты


Подробная информация:


Все линейные масштабы будут испытаны перед доставкой. Здесь образец отчета масштаба по испытаниям.
