Спецификации
Номер модели :
СН2507
Место происхождения :
КНР
Минимальное количество заказов :
1
Условия оплаты :
T/T
Способность к поставкам :
10 комплектов в месяц
Время доставки :
30 дней
Подробная информация об упаковке :
корпус из фанеры
Ряд образца :
держатель панели
Элемент удара :
R10 полиамид
Масса элемента :
150±1 г
Качество скоб :
10±1кг
Кронштейны :
Поворачивать ± 90°
Регулирование положения :
100 ‰ 100 мм
Высота удара :
0-500mm
Установленное плато :
175*175*8
Описание



IEC 60898-1 Противостойкость к механическим нагрузкам и ударным испытателям для испытания разъемов переключателей



Информация о продукте:



Испытательное оборудование соответствует стандартным требованиям IEC 61009-1:2012, IEC60898-1:2015, и т.д.

Он используется для выключателей, поверхностных монтажных коробок, контакторов, формованных корпусов AC воздушных выключателей и т. д.для проверки устойчивости к ударам подвергающихся воздействию частей, которые могут подвергаться механическому воздействию при нормальном использовании.

Принцип испытания: согласно испытанию Eha: маятник, ударный элемент свободно высвобождается на определенной высоте через 1 м маятник,поражает образец в самой низкой точке в вертикальном направлении, и путем преобразования гравитационной потенциальной энергии в кинетическую энергию, достигается цель испытания удара на образец.

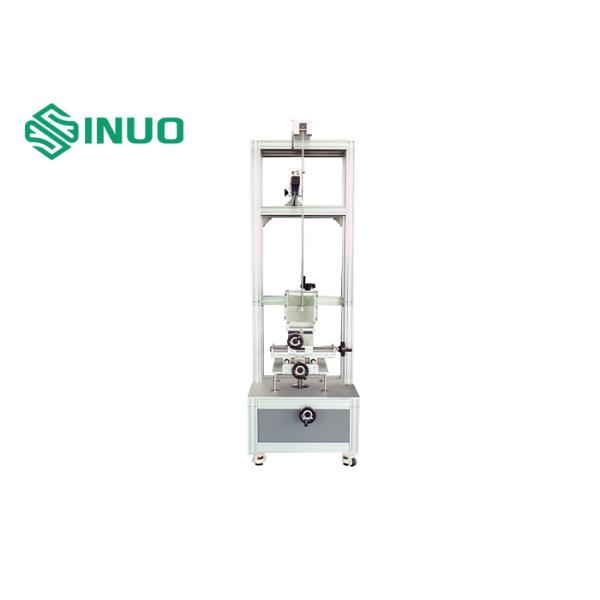

Особенности: Данное оборудование, также известное как низкоэнергетическое устройство для испытания воздействия маятника, имеет конструкцию, стоящую на полу, и его не нужно устанавливать.Подставка для установки образца может регулироваться вверх и вниз, слева, направо, спереди и сзади. В то же время он может регулироваться вокруг оси, перпендикулярной к крепежной пластине, и крепежная пластина может вращаться вокруг вертикальной оси,в общей сложности wuzhou2 регулируемый. Свинцовый стержень может регулировать угол выпуска через поворот, чтобы достичь воздействия на разные положения передней и боковой части образца,охватывающая требования к испытаниям на столкновения для большинства аналогичных изделий.



Технические параметры:



Модель СН2507
Применимый диапазон выборки Переключатель, установленный на панели, рельсовый, всасываемый, установленный на панели
Голова ударного элемента R10 полиамид, твердость HR100
Масса ударного элемента (эквивалентная масса) 150±1г ((200г)
Качество крепления 10±1кг
Подвески для установки Может вращаться ±90° вокруг крепления пластины, крепление пластины может вращаться ±90° вокруг вертикальной оси, X, Y, Z три оси могут быть настроены
Регулирование положения Подвеска X-100?? 100 мм, Y-100?? 100 мм, Z-100?? 100 мм регулируемый ход

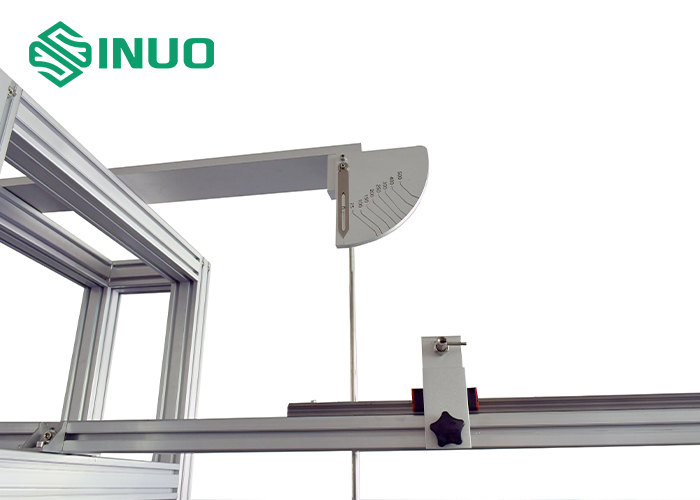

Маятник для качания Стальной маятник длиной 1000±1 мм, массой 100±1 г, наружным диаметром материала 9 мм и толщиной стенки 0,5 мм
Высота удара 0-500 мм, дисплей масштаба (соответствующее преобразование угла)
Пластина крепления выключателя 175*175*8 ламинированная доска

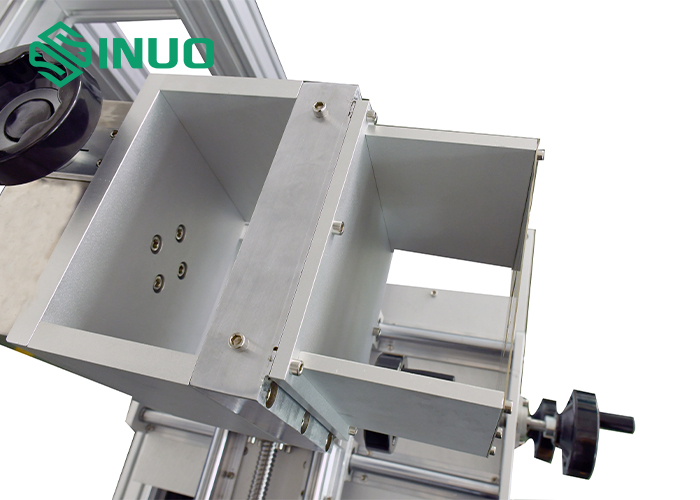

Установка образца

Установка для установки выключателя, не закрытая

IEC 60898-1 Противостойкость к механическим нагрузкам и ударным испытателям для испытания разъемов переключателей

Машины для установки печатных разрывов

IEC 60898-1 Противостойкость к механическим нагрузкам и ударным испытателям для испытания разъемов переключателей
Размер 860 мм × 650 мм × 2000 мм
Вес Около 140 кг.


Таблица 2 Высота падения



Энергия /J 0.14 0.2 (0,3) 0.35 (0,4) 0.5 0.7 1 2 5 10 20 50
Эквивалентная масса в кг 0.25 (0,2) 0.25 (0,2) 0.25 (0,2) (0,2) 0.25 0.25 0.25 0.5 1.7 5 5 10
Высота падения ± 1% мм 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500
Примечание 1, см. Примечание 3.2.2Примечание 2: единица энергии этой части джоуля (J) получена из стандартного ускорения гравитации (g), общее значение g: 10 м / с2.
