IPX9K Система испытаний высокого давления и температуры на струю воды Испытание IP-кода IEC 60529

Информация о продукте:

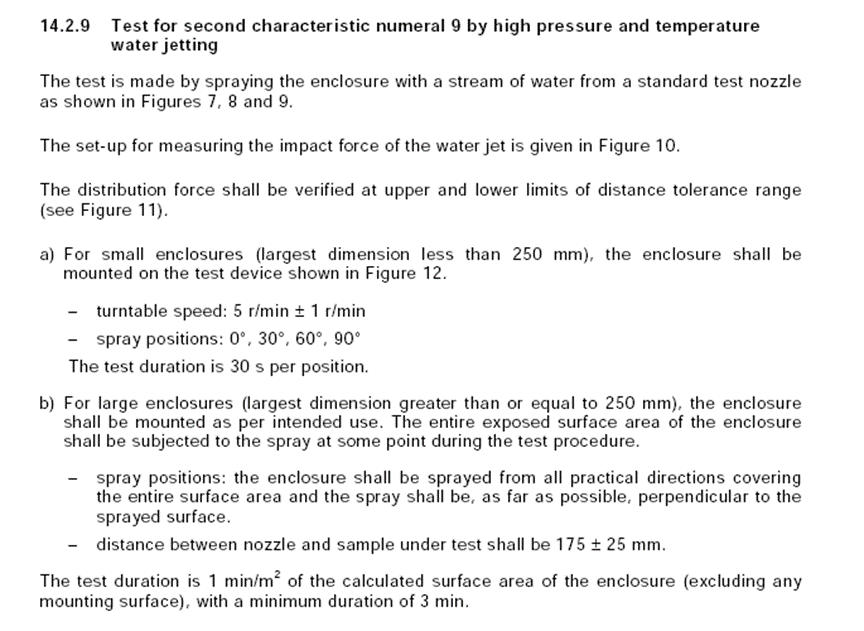

Стандарт:

1. DIN 40050-9:1993 IP код уровня защиты корпуса

2. ISO 20653:2013 Дорожные транспортные средства - Классы защиты (IP-коды) - Защита электрического оборудования от внешних предметов, воды и контакта

3. GB/T 30038-2013 Дорожные транспортные средства Уровни защиты электрического и электронного оборудования (IP-код)

4. IEC 60529: 2013 Код уровня классификации защиты (IP) для электрических корпусов

5. GB 4208-2017 Уровень защиты от раковины

Функция:

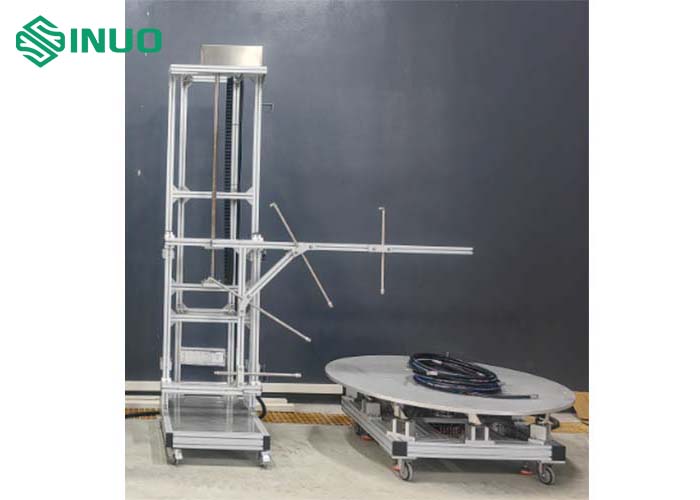

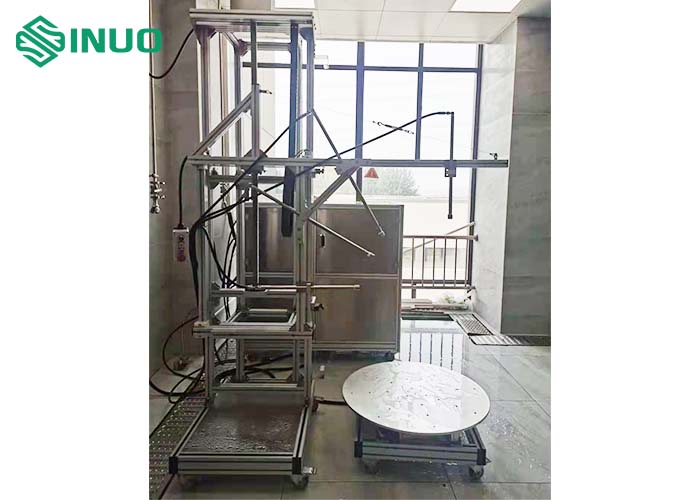

Основной целью этого оборудования является проведение водонепроницаемых испытаний IPX9K на защиту электрических компонентов автомобилей, ламп и корпусов электронных и электрических продуктов.Это водонепроницаемое испытательное оборудование, предназначенное для имитации естественной среды или искусственной стирки автомобилей под высоким давлением.Основные компоненты оборудования должны включать в себя: насос воды с высоким давлением и высокой температурой, трехфазный асинхронный двигатель,и впускные и выпускные трубы водяного насоса должны быть соединены шлангами высокого давленияОборудование в основном состоит из шкафа управления, системы водоснабжения, высокодавкового сопла, электрического регулировочного крепежа сопла и образец поворотного устройства.

Технические параметры:

1Испытание отвечает потребностям небольших оболочек (пробы с максимальным размером не более 250 мм) и больших оболочек (пробы с максимальным размером не более 250 мм).Максимальный размер испытуемой пробы:: Ø1150 ммX750 мм

2. Температура воды для испытаний: 80±5 °C регулируемая

3. Спецификации сопла: настраиваются в соответствии со стандартной графикой, отвечающей требованиям стандарта IPX9K

4Угол насадки: небольшая оболочка (0°, 30°, 60°, 90°), вертикальная поверхность большой оболочки 90°

5Давление распыления воды: 8MPa-10MPa (регулируемое)

6Поток распыления воды: 14L/min-16L/min (регулируемый)

7Расстояние распыления воды: 100 ~ 250 мм регулируемое

8. Работа при включении испытуемого продукта: предоставить образец интерфейса питания

9. Водный насос: Водный насос высокого давления и высокой температуры, импортируемый из Италии.

10. Используется для больших устройств для ноздрей изделий: дно может электрически передвигаться вперед и назад, высота вверх и вниз может электрически передвигаться,и 90-градусный вниз сопла может быть электрически перемещен влево и вправо.

11Датчик: электронный датчик давления выводит значение давления, счетчик потока турбины выводит значение потока

12. Управление: автоматическое управление временем, давлением и потоком. Он может контролировать рабочее время, поток и давление каждого сопла.Скорость бустерного насоса может контролироваться путем изменения частоты преобразователя частоты для достижения установленного потока и давления. Все данные преобразуются через интеллектуальные инструменты отображения на панели управления

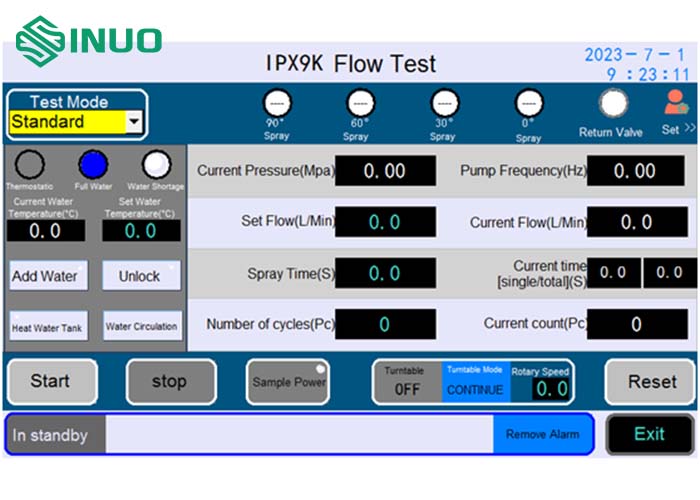

13Дисплей: 7-дюймовый цветной сенсорный экран Weinview

14. Язык интерфейса: английский, ввод на сенсорном экране

15Режим работы: 0°, 30°, 60°, 90° цикл работы для небольших изделий, 90° вертикальное движение сопла для больших изделий или комбинация двух режимов

16. Функция отображения: динамическое обновление данных отбора проб и настройки параметров в режиме реального времени. Может отображать давление, поток, температуру, время испытания и т. Д.

17Функции защиты: защита от утечек, защита от перегрузки, защита от короткого замыкания, защита безопасности работы персонала

18Вместимость водяного бака: ≥ 200 л

19. поворотник: нижний диаметр 800 мм, верхний поворотник 350 мм, нижний поворотник грузоподъемностью 150 кг, верхний поворотник грузоподъемностью 25 кг, столбы съемные,небольшие продукты могут быть размещены на верхнем проигрывателе, большие изделия могут быть помещены непосредственно на нижний поворотник после удаления верхнего поворотника, скорость вращения: 5r/min± 1r/min

20Поставка питания оборудования: AC380V, 50Hz, 30KW.
