Испытательная система ЩЕЛЧКА взаимодействия прерывного взаимодействия КИСПР 11ЭМИ прерывистая

Стандарты & статьи:

КИСПР11/ГБ4824: Промышленное, научное и медицинское оборудование радиочастоты (ИЗМА) и подобное оборудование – характеристики помехи радиочастоты – пределы и методы измерения
КИСПР14-1/ГБ4343.1: Электромагнитная совместимость. Требования для бытовых приборов, электрических инструментов и подобных приборов - части 1: Излучение

Образцы и ограничения:

Приборы, электрические инструменты, регуляторы используя полупроводниковые устройства, електромедикал приборы, диагностические генераторы рентгеновского снимка, электрические игрушки, автоматические разрядники, и репроекторы фильма и призрака, все с синхронизированными или запрограммированными контролями

Применение:

Прерывистая помеха произведенная в момент переключать гораздо больше чем это в нормальных эксплуатационных режимах, измерена согласно стандартам КИСПР 14-1 и КИСПР 11, прерывистое взаимодействие (также известное как щелчок) должно быть измерено.

Принцип теста:

ЩЕЛЧОК ссылается на: Взаимодействие превышая позволяемую продолжительность непрерывного взаимодействия не больше госпожи чем 200 и последнего взаимодействия по крайней мере госпожи 200 от предыдущего взаимодействия. 2 интервала связывают с уровнем непрерывной стипендии взаимодействия. Щелчок может содержать несколько ИМПов ульс.

Структура:

Главное испытательное оборудование: Анализатор щелчка ядровый (или приемник с анализом звука щелчка), ручная сеть электропитания, тест ЭМК программное обеспечение, етк.
Испытательная среда: защищаемая комната (не включенная в этой системе, опционный, или клиенте подготовить ее).

Окружающая среда пользы:

Электропитание: 380В ± 10% 50/60Хз
Температура окружающей среды: °К 5 | °К +40, там должно быть никакой высокой концентрацией объектов пыли, коррозионного газа, огнеопасных и взрывно

Технические параметры:

Главное испытательное оборудование	Анализатор щелчка ядровый (или приемник с анализом звука щелчка), ручная сеть электропитания, тест ЭМК программное обеспечение, етк.
Испытательная среда	Электромагнитная защищаемая комната
Частота щелчков	Она выражена тарифом н щелчка (числом щелчков в 1 минуте), который определяет степень опасности щелчка. Большой н, близкий непрерывное взаимодействие, и предел Лк амплитуды должны быть равны к пределу л непрерывного взаимодействия. Небольшой н, более небольшой повреждение, и предел Лг амплитуды должны быть расслаблены.
Судить критерии	Ли квалифицирован щелчок произведенный ЭУТ должен быть решителен согласно «методу верхнего квартиля», шляпа, если там больше чем, то 1/4 из звука щелчка записанного во время времени замечания, которому амплитуда превышает предел Лг щелчка, тогда ЭУТ рассужено быть квалифицированным.

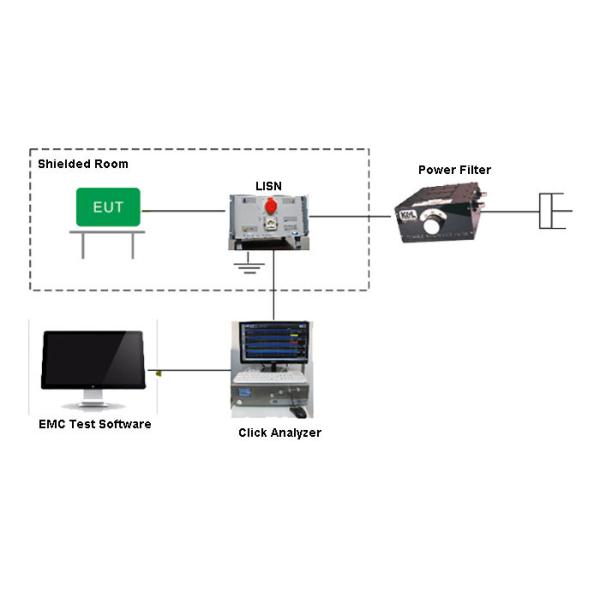

Схематическая диаграмма
