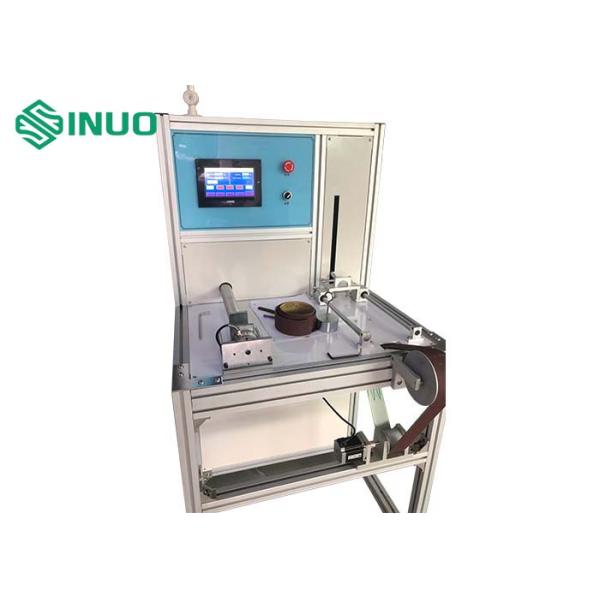

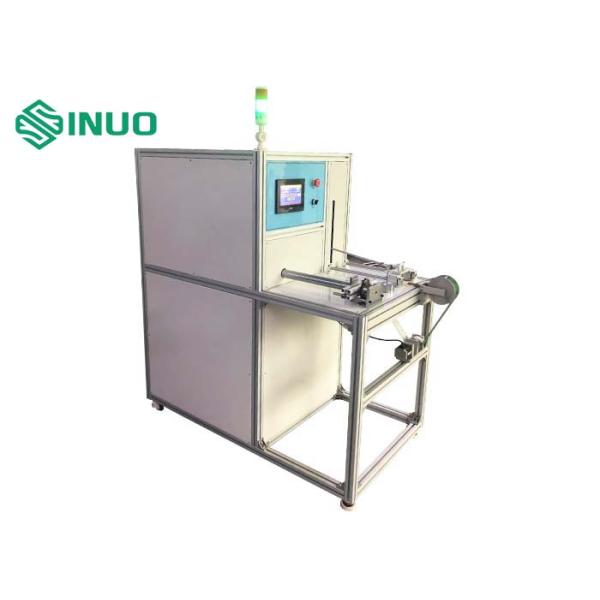

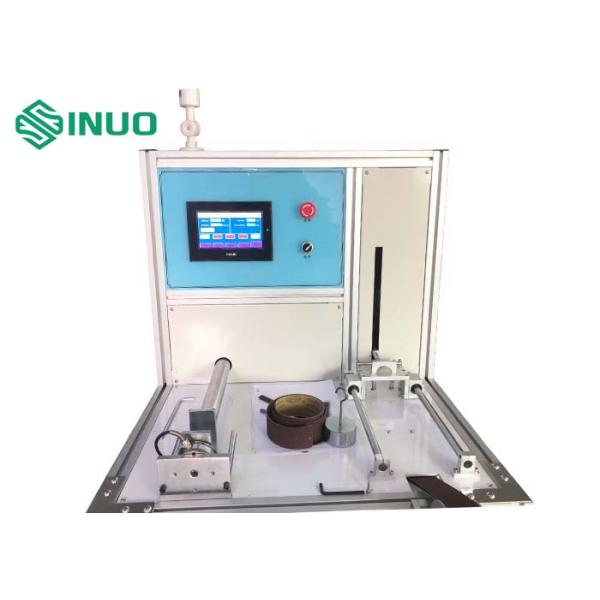

IEC 60335-2-2 пункт 21.101 Проточные трубы Комплексное испытательное оборудование

Информация о продукте

Стандарт: IEC60335-2-2:2009 ¦Домашние и аналогичные электрические приборы-Безопасность-Часть2-2:Особые требования к пылесосам и приборам для очистки с помощью всасывания воды, IDT ¦ пункт 21.101, 21.102, 21.103, 21.104.

Образец и ограничения: шланги для пылесосов, шланги для аппарата для очистки водой, шланги для стиральных машин

Цель испытания: используется для оценки механической прочности шлангов пылесосов с точки зрения устойчивости к экструзии, абразии, изгибу и искривлению.

Принцип испытания

Это оборудование представляет собой комплексное испытательное оборудование четырех в одном. Оно использует управление ПЛК, сенсорный экран и управляет двигателем для управления механической рукой для реализации различных испытаний.

1. Испытание сопротивления экструзии: используется двигатель, управляемый системой, для привода датчика для наложения значения силы.Плита давления 100*50 мм (кругление угла R1mm) нажимается на образец на расстоянии 350 мм от конца шланга со скоростью 50±5 мм/мин., достигает 1500N После выпуска он автоматически вернется к источнику.

2. Испытание устойчивости к абразии: механизм коленчатого механизма вращается со скоростью 30 р/мин, и пробный шланг, несущий ток, выполняется таким образом, чтобы 300 мм вращались вперед и назад 100 раз через стыковочный стержень.В то же время, шланг поддерживается вращающимся гладким роликом, а на внешнем краю ролика прикреплен ремень из эмерированной ткани, движущийся со скоростью 0,1 м/мин. Абразив из эмерированной ткани является эмерированным,и размер частиц Pl00 согласно ISO 6344-2На другом конце шланга вешается вес массы 1 кг, чтобы не допустить вращения шланга.максимальное расстояние между весом и центром ролика 600 ммПосле завершения испытания основная изоляция не должна протекать, и испытание электрической прочности 16.3 проводится между соединенными проводниками и соляным раствором.

3. Испытание сопротивления изгибу: система управляет двигателем для привода эксцентрического механизма для подъема роботизированной руки (до 40±1°).и машина автоматически остановится, когда количество раз достигнуто.

Во время испытания конец трубки, несущей ток, предназначенный для подключения к силовой очистной головке, закрепляется на поворотной руке устройства.Расстояние между осью крутящейся руки и точкой, где шланг простирается в жесткий компонент, составляет 300 ± 50 мм.На другом конце шланга вешается вес массой 5 кг (вес может скользить вдоль весового слайда), поворотная рука поднимается от горизонтальной до 40°±1°,и цикл повторяется 2500 раз. Затем поверните конец шланга на 900 и повторите вышеуказанное испытание 2500 раз. После завершения испытания проведите испытание электрической прочности на образце.

4. Испытание сопротивления вращению: система управляет двигателем, чтобы привести вращающийся вал к вращению и вращению образца.конец трубки, несущей ток, закреплен на вращающейся установке оборудования (самоподвешенный)Каждый цикл вращается 5 раз вперед и 5 раз назад со скоростью 10 оборотов в минуту и проводит 2000 испытаний цикла.провести испытание электрической прочности на образце

Технические параметры
