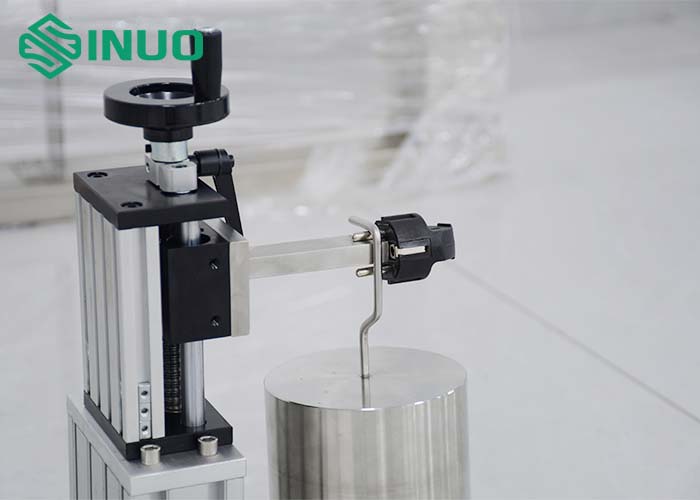

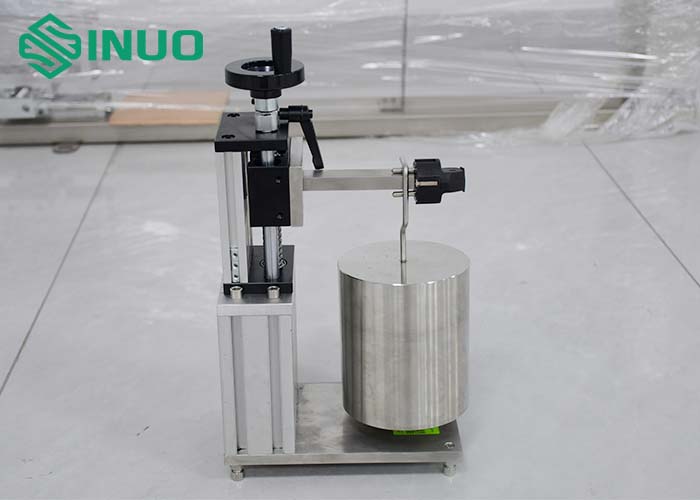

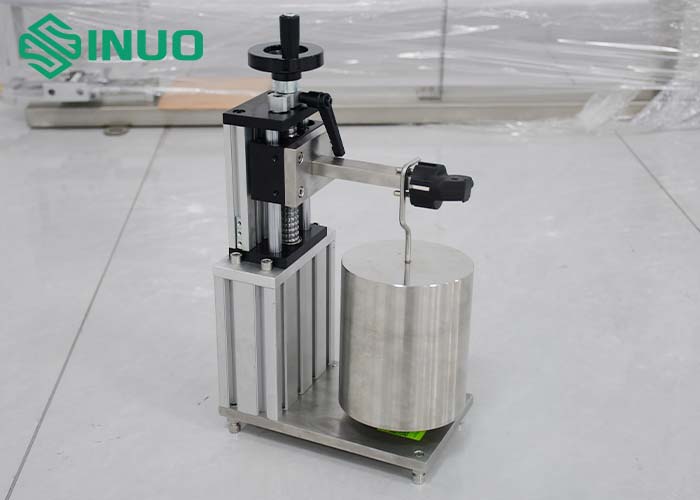

IEC 60320-1 Рисунок 2 Устройство для проверки нетвердых штифтов для штифтов, испытывающих тип VDE

Информация о продукте:

Устройство проверяется с помощью испытания IEC60884-1:2022, пункт 14.2, на рисунке 17, для штифтов, которые не являются твердыми, следующим испытанием, которое проводится после испытания пункта 21. На штифты, которые поддерживаются, как показано в IEC60884-1, накладывается сила 100 N,IEC60884-1, рисунок 14, в течение 1 мин в направлении, перпендикулярному оси булавки, с помощью стальной стержни диаметром 4,8 мм, ось которой также перпендикулярна оси булавки.Во время применения силы, уменьшение размера булавки в точке, где применяется сила, не должно превышать 0,15 мм. После удаления стержня размеры булавки не должны измениться более чем на 0.,06 мм в любом направлении.

Особенности:

Когда дело доходит до проверки нетвердых булавок, таких как полые или трубчатые булавки, можно использовать специальное устройство, известное как булавочный прибор или микрометр.Пинометр - это точный измерительный прибор, предназначенный для проверки диаметра и точности измерений неплохих булавВот краткий обзор того, как работает шприц и его основные особенности:

Конструкция и конструкция: штиф состоит из множества цилиндрических штифтов, каждый из которых имеет определенный диаметр.Эти булавки, как правило, изготовлены из отвержденной стали и расположены в последовательном порядкеПины надежно удерживаются в ручке или держателе, что обеспечивает стабильность во время процесса измерения.
Диаметрные диапазоны: Переключатели для штифтов доступны в различных диаметрах диаметров для размещения различных размеров штифтов.который обычно отмечен на штифте или его держателе для легкой идентификации.
Процесс измерения: для проверки диаметра неплотной булавки выбирается подходящий размеры булавки на основе ожидаемого размера булавки.Пин вставляется в полый или трубчатый участок измеряемого пинЗатем оператор оценивает соответствие штифтомера в штифте.указывает на то, что диаметр булавки соответствует диаметру калибра булавки.
Точность и допустимость: штифтовые приборы изготавливаются с высокой точностью для обеспечения точных измерений.который указывает допустимый диапазон колебаний измеренного диаметра.
Применение: штифтовые приборы обычно используются в таких отраслях промышленности, как производство, машиностроение и контроль качества для проверки размеров нетвердых штифтов.Они особенно полезны для проверки соответствия булавок, используемых в различных приложениях, такие как крепежные элементы, соединители и прецизионные приборы.
Важно осторожно обращаться с штифтомерами, чтобы избежать повреждения штифтов или поверхностей измерения.Регулярная калибровка и техническое обслуживание штифтовых приборов имеют решающее значение для обеспечения их точности и надежности.

Технические параметры:

Шаги операции:

1Перед первым использованием оператору необходимо ознакомиться с соответствующими стандартами, чтобы более эффективно и правильно использовать испытательное устройство и завершить испытание.

2. Положите розетку и штиф на скобку в соответствии со стандартными требованиями, а затем используйте ручку для подъема веса. В это время накладывайте на розетку давление 100 Н. Через 1 минуту,понизить подъемное устройство и освободить давление весаНаправление силы находится против центральной оси булавки, и сила применяется к центральной оси булавки через стальной стержень Φ4,8 мм.

3Во время наложения силы размер положения, в котором натягивается шприц, может быть уменьшен, но значение уменьшения не может превышать 0,15 мм.

4После удаления стального стержня размеры булавок не должны меняться более чем на 0,06 мм.
