Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора
Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора
Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора
Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора
Спецификации
Номер модели :
SMD 9*7 OCXO
Место происхождения :
Китай
Минимальное количество заказов :
1000 шт.
Условия оплаты :
T/T
Способность к поставкам :
ПК 30K в месяц
Время доставки :
2~4weeks
Подробная информация об упаковке :
1000pcs /reel
Положение :
SMD серии 1X 9*7 OCXO
Частота :
от 10 до 50 МГц
Размер упаковки :
9.7*7.5*4.1 мм
Напряжение питания :
3.3В /5В
Тип выхода :
HCMOS / Обрезанная синусовая волна
Зеленый продукт :
Соответствует требованиям RoHS, свободен от Pb
Описание



Высокая устойчивость Миниатюрный 4-х панельный SMD пакет OCXO 1X серии SMD 9 * 7 Размер OCXO для цифрового коммутатора синтезатора



Особенности:

  • Размер 9,7×7,5×4,1 мм, миниатюрный 4-падный SMD пакет
  • 3.3V, 5V напряжения питания
  • Страт 3
  • Тип вывода: Sine Wave /HCMOS
  • Диапазон высоких частот: 10MHz~50MHz
  • Устойчивость ±20ppb при температуре от -40 до +85°C
  • Контроль напряжения (электронная частота настройки) доступен
  • Применение для небольших ячеек, тестирования и инструментации, синтезатора, цифрового коммутатора, портативного телекоммуникационного устройства и т.д.
  • Соответствует требованиям RoHS / свободен от ПБ

Электронные спецификации:

Положение SMD серии 1X 9*7 OCXO
Форма выходной волны HCMOS Обрезанная синусовая волна
Диапазон частот от 10 до 50 МГц от 10 до 50 МГц
Напряжение питания 3.3В 5В 3.3В 5В
Толерантность начальной калибровки ± 500ppb (максимум) ± 500 ppb (максимум)
Vcon=+1,65V Vcon=+2,5В Vcon=+1,65V Vcon=+2,5В
Тип используемой кристаллической резки Кристалл IT-Cut
Стабильность частоты В сравнении с температурой ±10ppb (максимум) при температуре от -30 до +70°C
±20 ppb (максимум) при температуре от -40°C до +85°C
С напряжением питания Максимально ±10ppb (Vcc±5%)
Время разогрева Максимально 5 минут. В пределах ±0,1 ppm от его эталонной частоты
В сравнении со старением ±3,0ppb максимум после 30 дней; ±600ppb максимум в первый год; ±3ppm максимум в течение 10 лет.
В сравнении с обратным потоком ±1,0ppm максимум, 1 повторный поток и измеряется через 24 часа.

Управление напряжением включено

Пин 1 (EFC)

 Диапазон регулировки частоты ± 5 ppm в минуту.
Диапазон регулируемого напряжения +1,65В±1,65В +2,5В±2,5В
Функция передачи Положительно: увеличение напряжения управления увеличивает частоту выхода.
Импеданс ввода 100 КΩ в минуту.
Линейность EFC ± 10% максимум.
Сила Рассеивание энергии (@25°C) 0.4 Ватт максимум при устойчивом состоянии; 350 мА максимум при включении
Выпуск Выходная логика высокая (V)О, да.) +2,4В минус. +4,5В минутно. - -
Логика вывода низкая (V)ОЛ) +0,4В максимум. Максимально +0,5 В. - -
Цикл работы 45-55% -
Нагрузка 15pF 10KΩ//10pF±10%
Уровень выходного напряжения (от пика до пика) - - 00,8 Вп-п мин.
Время подъема / время падения 7nS максимум (20% ~ 80% формы волны)
Фазовый шум [20 МГц] ((Тип.) 10 Гц 100 Гц 1 кГц 10 кГц
-98 дБc -126 дБc -145 дБc -152 дБc
Операционная температура -20~+70°C, -40~+85°C или указать
Температура хранения -55~+125°C
Размер упаковки (L*W*H) 9.7*7.5*4.1 мм
Объект упаковки 1000 шт. на катушку

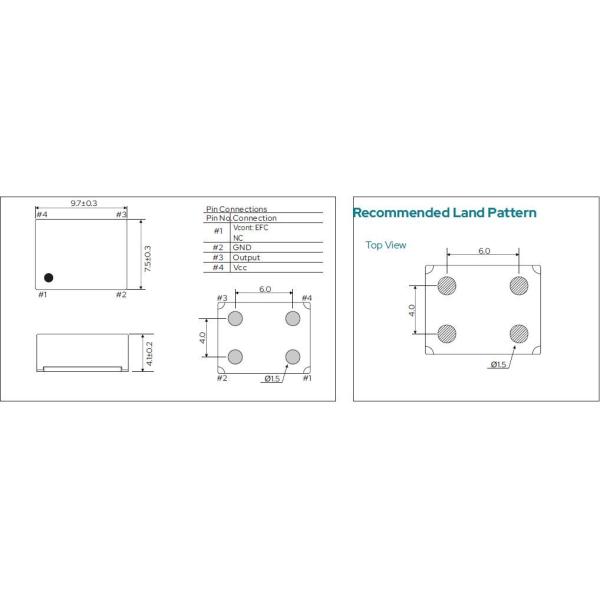

Размеры:

Высокая стабильность Миниатюрный 4-пакетный SMD пакет OCXO 1X серии SMD 9 X 7 Размер OCXO для цифрового коммутатора синтезатора
