Очищая процесс: (очищая направление: слева направо)

Работая путь

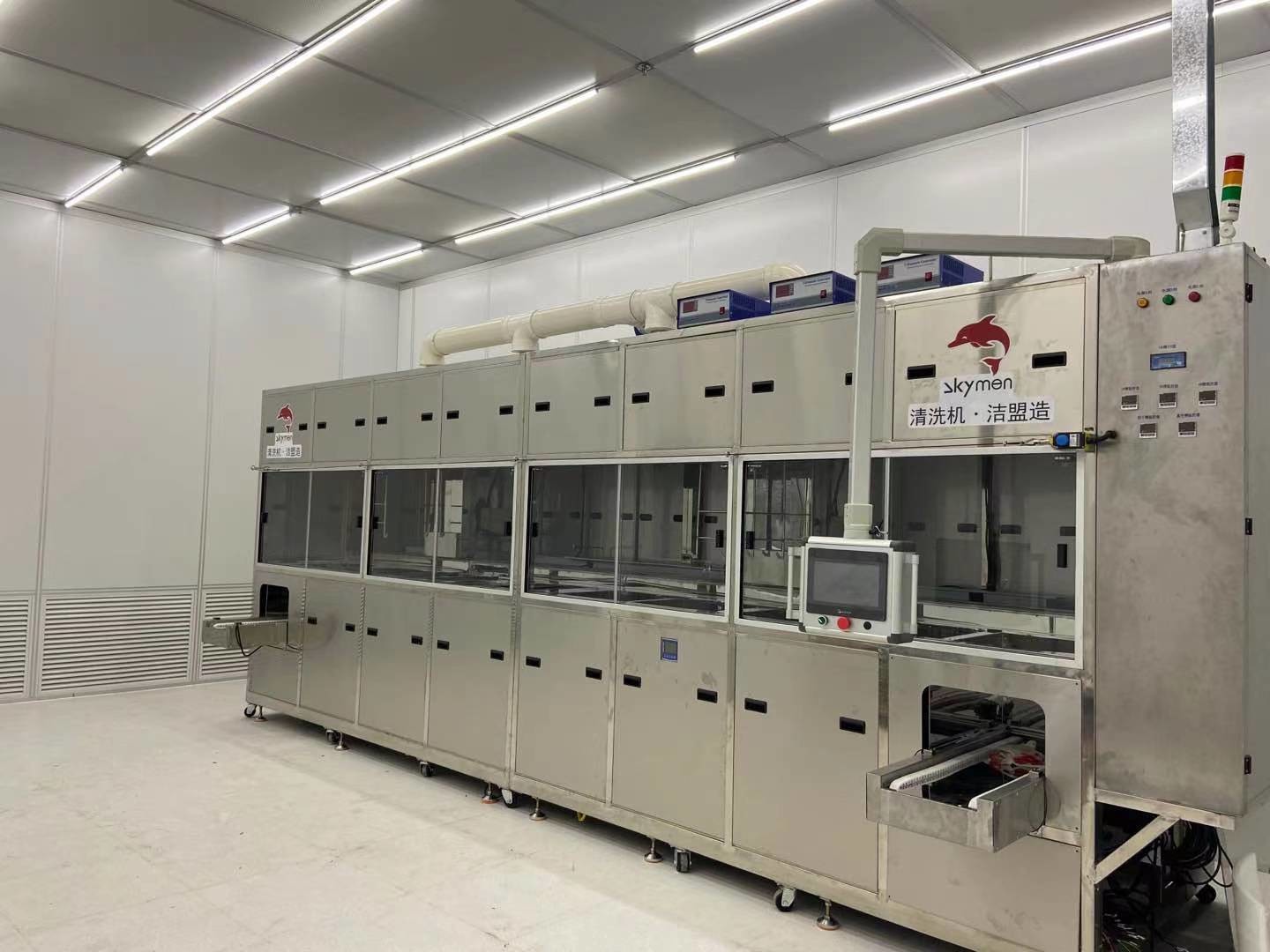

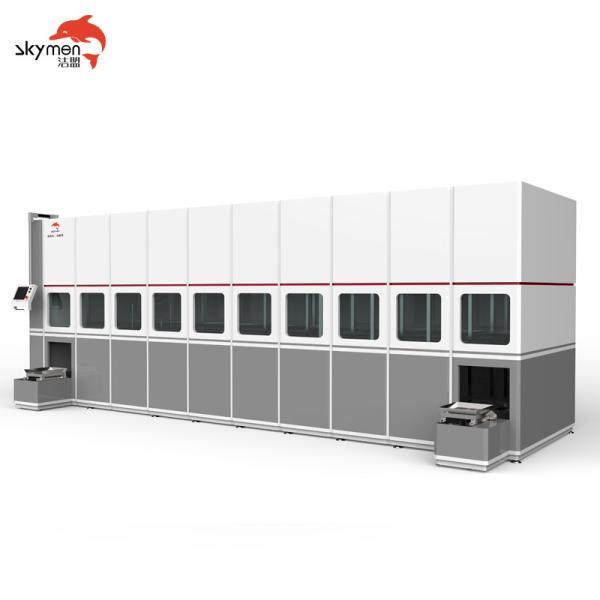

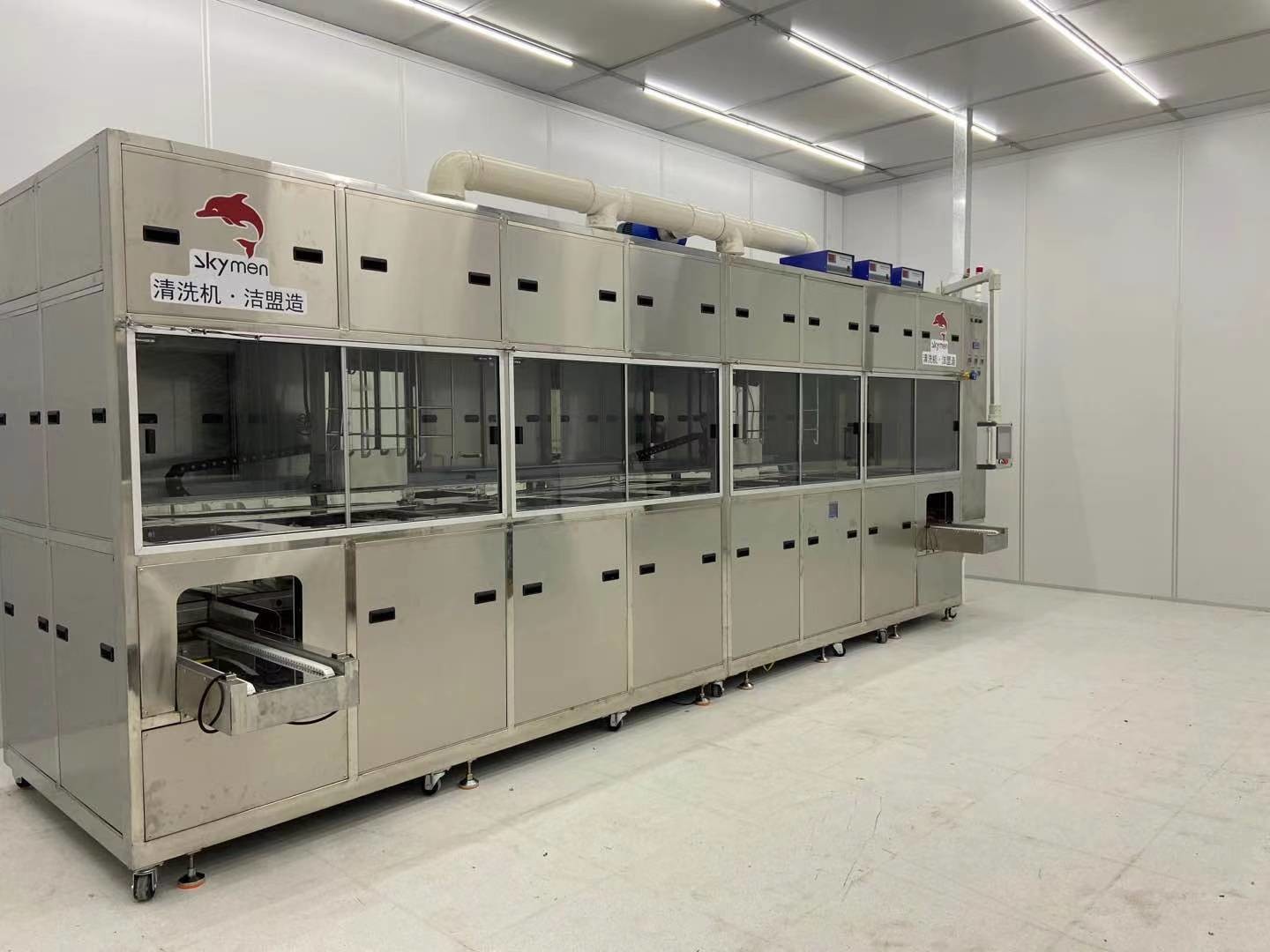

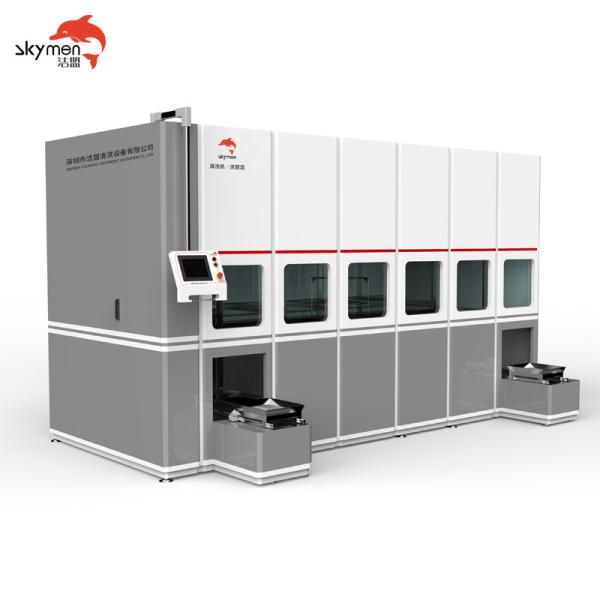

Весь процесс установки корзины в очищая танк, извлекать корзину и двигать корзину между танками автоматически выполнен манипулятором одно-руки. Эта машина ультразвуковой очищать имеет итог 3 работая танков, плюс 1 нагружая и разгружая станция, итог 4 станций.

Очищая время и производственная мощность

Очищая корзина носит 150kg, и очищая время может быть установило и отрегулировало согласно очищая процессу, около 10-15 минутам в корзину.

Система и цепь PLC

Система PLC: PLC использует бренд Мицубиси, экран касания использует бренд Weinview.

Цепь: Переключатель воздуха использует Chint, другие компоненты использует отечественные известные изделия высокого качества бренда.

Внешняя оболочка машины

Задняя часть машины совсем установлена с досками нержавеющей стали, и структура циркуляции фильтра, насос брызг, рамка генератора, etc. все созданы программу-оболочку в высококачественной нержавеющей стали.

Список конфигурации механизма перемещения
1. форма: Весь процесс установки корзины в очищая танк, извлекать корзину и двигать корзину между танками выполнен манипулятором одно-руки.
2. нагружать и разгружать
() цель: Положите очищая шкаф на питаясь шкаф вручную и ждать очищать;
материал (b): Вся нержавеющая сталь + кронштейн + пояс алюминиевого сплава
сила (c): С мотором тормоза, оборудованным с ультракрасным светоэлектрическим переключателем датчика, умным
начало и стоп индукции.
3. система качания
(a) оно оборудовано с механическим качанием вверх и вниз, оборудованный с мотором HP и коробкой зуба.
(b) рамка качания совсем сделана из нержавеющей стали.
4. механическая транспортная система
(a) весь процесс установки корзины в очищая танк, извлекающ корзину и двигать
корзина между танками автоматически завершена манипулятором.
пластмассы нержавеющей стали (b) и инженерства, etc.
структура (c):
Вертикальная поднимаясь механическая передача автоматического манипулятора (одиночной руки) управляется мотором тормоза w, оборудованным с типом направляющего ребра буксы зуба, и управляется цепью нержавеющей стали, оборудованный с ведущими брусьями и сползая блоками для поддержания баланса и стабильности; управляют оборудуют горизонтальное движение автоматического манипулятора (одиночной руки) механически мотором сервопривода w с типом направляющего ребра буксы зуба, оборудованным с ведущим брусом, сползая блоком и механизмом реечной передачи для поддержания баланса и стабильности; оно управляется колесами привода большой мощности резиновыми.
контроль (d)
Все управляя параметры можно отрегулировать во взаимодействии человека и машны. Полностью передвижные провода и сигнальная линия автоматической системы манипулятора защищены и эксплуатирова рельсами танка.
5. упаковка всей машины наружная (красивый и пылезащитный тип):
Поддержка раковины очищая комнаты сделана из всеобщих алюминиевых танков 40×40 и 40×80. Раковина упакована с распылять порошка доски 1.0mm дверями толстый электролитический и акриловая доски передвижными и transparen
