Счетчик энергии трехфазные 3P3W/3P4W цифров дисплея LCD для напряжения тока

Введение:
Счетчик энергии FBR серии DTS150 (LoRaWAN) трехфазный четырехпроводной электрический принимает предварительные дизайн и изготовление продукции SMT. Кроме активной энергии измерения, он также имеет функцию для онлайн дисплея силы, умной анти--трамбовки, управления перегрузки, удаленного чтения метра и etc.

Оно отправляет данные в соответствуя ворот через беспроводную сеть LoRaWAN. Он имеет преимущества в высокой точности, потреблении низкой мощности, и хорошей стабильности которую можно широко использовать для переменного тока одиночной фазы в городе, сельских районах или предприятиях фабрики, etc.

Стандарт и квалификация:
(1) стандарт: IEC62053-21, IEC62052-11, DL/T645-2007
(2) расклассифицированное напряжение тока: 3*220V/380V
(3) напряжение тока деятельности: 80~110% (расклассифицированное напряжение тока)
(4) настоящий: 1.5(6) A 10(40) A 15(60) A 20(80) A;
(5) точность: Класс 1,0
(6) расклассифицированная частота: 50Hz/60Hz
(7) константа ИМПа ульс: 1.5(6) 3200imp/kWh, 10(40) чертенок a 800/kWh, 15(60) чертенок a 400/kWh, 20(80) чертенок a 400/kWh.

(8) общий расход энергии: < 0=""> (9) начало течения: ≤0.004 Ib
(10) общие размеры: 218mm×145mm×72mm
(11) вес: 1.5kg
(12) срок службы: леты >10
(13) нормальная работая температура: -25℃~ +55℃
Ограниченная работая температура: -45℃~ +70℃
Относительная влажность: ≦85%

Описание дисплея:
После электропитания, LCD полно показан на 5 секунд, тогда LCD покажет полную силу и силу шунта, тогда он покажет номер метра. Каждый деталь непрерывно показан на 5 секунд. Если потеря участка, то LCD появится соответствуя индикация.

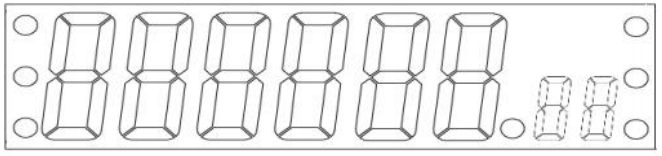

(1) полно показывает.

(2) полная активная энергия

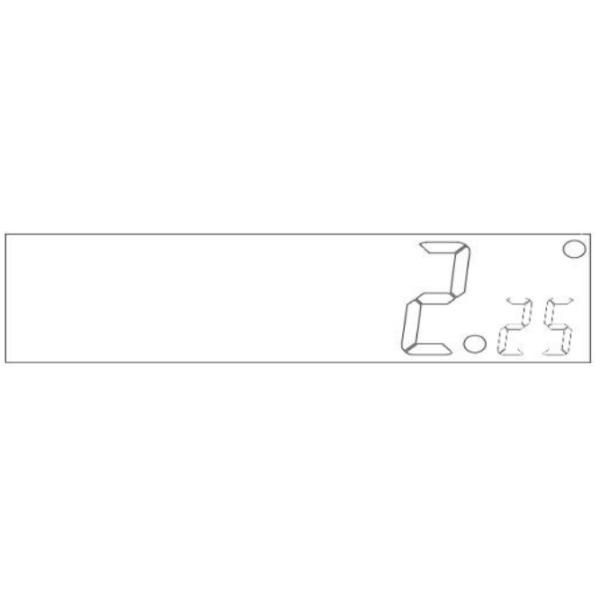

Когда круг появляется на верхнее правое дисплея, он показывает что значение полная активная энергия.

На диаграмму показано что настоящая полная активная энергия 2.25kWh.

(3) электричество участка a, b, C.

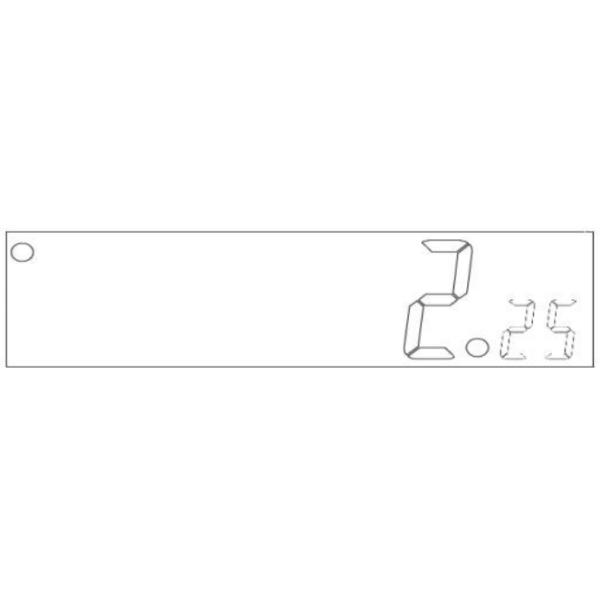

Когда круг появляется на верхнюю левую сторону дисплея, он показывает что значение электричество A. участка.

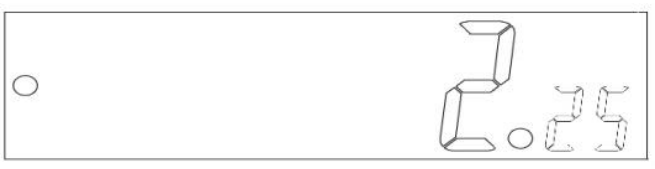

На диаграмму показано что настоящее электричество участка a 2.25kWh.

На диаграмму показано что настоящее электричество участка b 2.25kWh.

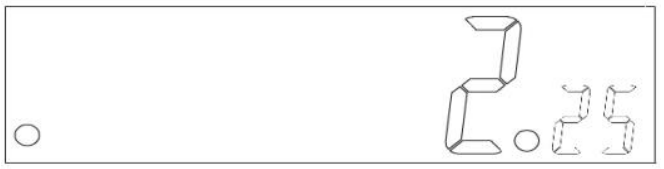

На диаграмму показано что настоящее электричество участка c 2.25kWh.

(4) номер метра

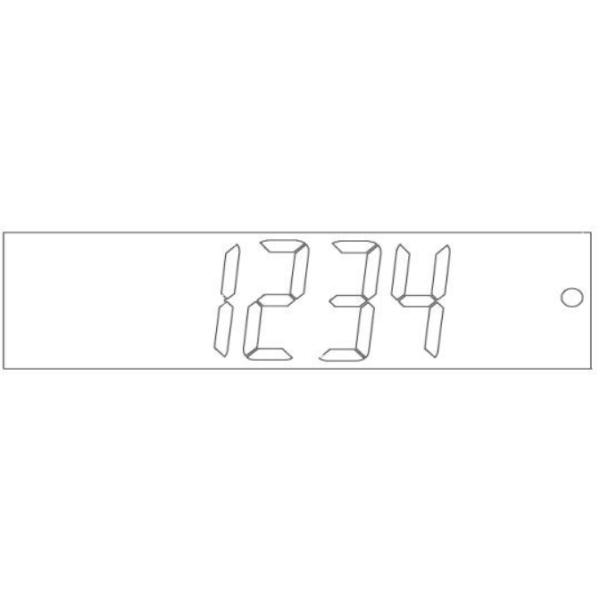

На диаграмму показано что номер измерителя величины тока 1234.

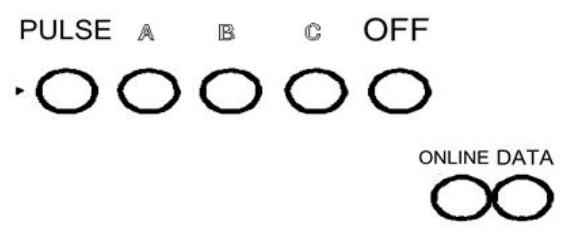

(5) ИМП ульс описания индикатора

Индикатор проблескивает когда потребитель использует силу.

A.B.C: Показывает ли участок A.B.C из силы.

Например, когда участок a не будет иметь никакое напряжение тока, индикатор участка a осветит для того чтобы напомнить потребителю. : Индикатор осветит вверх когда внутреннее реле будет отключено.

Онлайн: Индикатор проблескивает когда модуль связи LoRaWan подключает с сетью, и индикатор всегда на когда соединение выполнено.

Данные: Когда модуль связи LoRaWan получает и отправляет данные, вспышки воли индикаторной лампы.

Возникновение:

Код QR: Включая модель продукта, адрес связи продукта, технические характеристики изделия (напряжение тока, течение), комуникационный протокол.
