Чтение метра трехфазного Multi метра Lora тарифа умного удаленное в технологии LoraWan

Спецификация:

Основные функции:
Точный измерять активной электрической энергии
Удаленное чтение электрического количества в реальном времени через линию низшего напряжения
Удаленный переключени-в и контроль за грузом, указание включения питания или выключение
Взаимное автоматическое реле
LCD, проблескивать отказа источника питания
Замерзать электрического количества, количество повседневности замороженное электрическое держал на 7 дней; Код метра активной силы ежедневного часа, который полный хранят на 3 дня;
Мульти-тариф и шагнутая электрическая энергия поддержали
Поддержанный переключать 3 режимов: Нормальный, шагнутый тариф, поделенный время тариф
Тревожить потери участка, настоящая потеря, и перегруженное выключение, пересиливает значение нагрузки settable
Запись события, записывать программирования, время, задействующ, сбрасывающ, и uncapping события
Связь инфракрасн, сообщение RS485, и коммуникация авиакомпании силы поддержали
Инфракрасн и программирование несущей линии электропередач доступное

Размер (218mm×145mm×72mm):
(1) электрический счетчик должен быть установлен внутри помещения и установлен на стену или в коробку метра. Электрический счетчик должен быть по существу вертикальным при установке.

(2) напряжение тока, который нужно соединиться должно встретить расклассифицированный рабочий потенциал, и течение не должно превысить максимальное расценк течение.

(3) в случае отказа источника питания, проводка должна быть строго как показано в монтажной схеме.

(4) электрический счетчик зафиксирован на коробке метра с 3 винтами.

Принцип деятельности

Измеренное напряжение тока и течение AC были попробованы и транспортированный к профессиональному измеряя обломоку, после цифровой обработки, они были изменены на сигнал ИМПа ульс, который в прямой пропорции к активной силы, и после этого отправленный в микропроцессор. Микропроцессор аккумулировал бы сигнал ИМПа ульс согласно тарифу, тогда получает полную силу и силу тарифа и положил их в регистр. В то же время, микропроцессор заканчивает функцию дисплея и перестроения с внешними сообщениями. Пожалуйста примите внимание к диаграмме 1

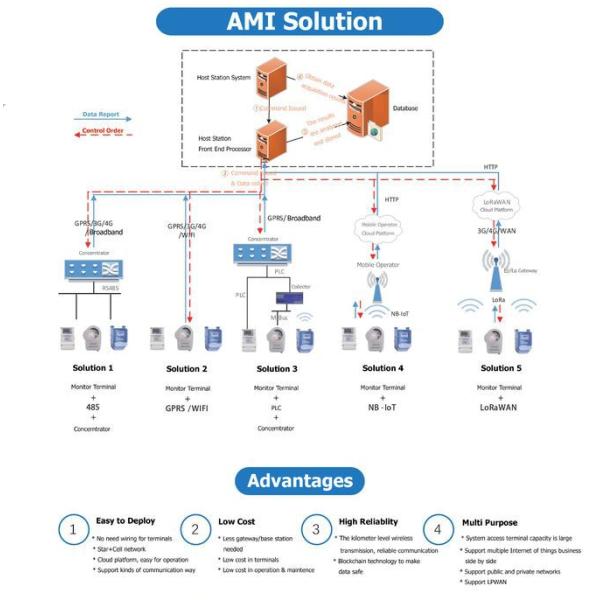

Интерфейс связи LoRaWAN:
Используя связь LoRaWAN для чтения метра и установки параметра. Когда чтение метра, удаленное программное обеспечение передачи данных метра обеспеченное нашей компанией можно использовать для чтения метра
и установка параметра. Также возможно конструировать систему программного обеспечения и оборудования которая полно
исполняет с требованиями к протокола для чтения метра и установки параметра согласно
стандарт энергетической промышленности DL/T 645-2007 (поддерживая часть комуникационного протокола). Пожалуйста примите внимание к пунктам followig когда чтение метра ручки и установка параметра:
A. установка параметра, пожалуйста как раз устанавливая детали которая ссылается на некоторый метр
B. формат данных загрузки LoRaWAN активный:

Экипаж и хранение:
Наши продукты должны быть упакованы хорошо когда транспортировал. И продукты не должны быть потрясены или ударены когда транспортировал и распакованный. Экипаж и хранение должны соответствовать с «генерал пакуя технические условия аппаратур и инвентарем и хранением метров GB/T15464-1995» быть положено на кронштейн под первоначальным пакетом, и штабелированная высота не может превысить 5 слоев. Место хранения будет чисто и температура окружающей среды не будет больше чем от -40℃ к +70℃, относительной влажности не больше чем 95% и без коррозионного газа и mildew в воздухе.
