0.47уХ - индуктор силы 22уХ СМД, ядр материала феррита индуктора фиксированного провода обветренное
0.47уХ - индуктор силы 22уХ СМД, ядр материала феррита индуктора фиксированного провода обветренное
0.47уХ - индуктор силы 22уХ СМД, ядр материала феррита индуктора фиксированного провода обветренное
0.47уХ - индуктор силы 22уХ СМД, ядр материала феррита индуктора фиксированного провода обветренное
Спецификации
Номер модели :
ЛКХ2ХПН_ДЖР более серир
Место происхождения :
Гуандун, Шэньчжэнь
Количество минимального заказа :
500/1000
Способность поставкы :
1кк-пкс/монтх
Срок поставки :
Шток или 3 недели
Упаковывая детали :
лоток
Название продукта :
0.47уХ к индуктору 22уХ ЛКХ2ХПН_ДЖР более серир фиксированному с Виревоунд типом
Индуктивность :
0.47уХ к 22уХ
Тип :
Фиксированный индуктор
провод :
Wirewound
Материал - ядр :
Феррит
Экранирование :
Защищенный
Описание

0.47uH к индуктору 22uH LQH2HPN_JR более serier фиксированному с Wirewound типом

Описание:



Номер детали Серия LQH2HPN_JR
Описание ЗАФИКСИРОВАННЫЙ IND 1.5UH 1.08A 90 MOHM
Модули тренировки продукта Индукторы силы
Состояние части Активный
Тип Wirewound
Материал - ядр Феррит
Индуктивность 0.47µH к 22uH
Допуск ±30%
Защищать Защищенный
Сопротивление DC (DCR) mOhm 90 максимальное
Частота - собственная личность резонирующая 95MHz
Рабочая температура -40°C | 105°C
Частота индуктивности - тест 1MHz
Устанавливать тип Поверхностный держатель
Пакет/случай 1008 (2520 метрическое)
Размер/размер 0,098" l x 0,079" w (2.50mm x 2.00mm)
Усаженная высота - (Макс 0,039" (1.00mm)





Номер детали. Индуктивность

Значение индуктивности

частота теста

Расклассифицированное течение

(Isat)

Расклассифицированное течение

(Itemp)

Сопротивление DC

±20%

 S.R.F.* (минимум)
LQH2HPNR47NJR 0.47μH ±30% 1MHz 3500mA

2750mA @85°C

°C 1650mA@105

 0.031Ω 190MHz
LQH2HPN1R0NJR 1.0μH ±30% 1MHz 2600mA

2400mA @85°C

°C 1440mA@105

 0.048Ω 120MHz
LQH2HPN1R2NJR 1.2μH ±30% 1MHz 2450mA

2070mA @85°C

°C 1240mA@105

 0.055Ω 100MHz
LQH2HPN1R5NJR 1.5μH ±30% 1MHz 2200mA

1810mA @85°C

°C 1080mA@105

 0.075Ω 95MHz
LQH2HPN2R2MJR 2.2μH ±20% 1MHz 1700mA

1650mA @85°C

°C 990mA@105

 0.092Ω 50MHz
LQH2HPN3R3MJR 3.3μH ±20% 1MHz 1450mA

1420mA @85°C

°C 850mA@105

 0.13Ω 45MHz
LQH2HPN4R7MJR 4.7μH ±20% 1MHz 1230mA

1290mA @85°C

770mA @105°C

 0.17Ω 40MHz
LQH2HPN6R8MJR 6.8μH ±20% 1MHz 1050mA

1000mA @85°C

600mA @105°C

 0.26Ω 35MHz
LQH2HPN100MJR 10μH ±20% 1MHz 830mA

830mA @85°C

490mA @105°C

 0.38Ω 30MHz
LQH2HPN150MJR 15μH ±20% 1MHz 690mA

710mA @85°C

420mA @105°C

 0.55Ω 20MHz
LQH2HPN220MJR 22μH ±20% 1MHz 530mA

°C 540mA@85

°C 320mA@105

 0.84Ω 20MHz
  • Температурная амплитуда рабочей температуры (включая само-топление): -40 до 125 ° c
  • Температурная амплитуда рабочей температуры (исключая само-температуры): -40 до 105 ° c
  • Ранг электромагнитный защищать: магнитная смола порошка
  • Reflow только
  • *Isat: расклассифицированное течение основанное на изменении значения индуктивности
  • *Itemp: расклассифицированное течение основанное на повышении температуры
  • *S.R.F.: частота Само-вибрации
  • Когда расклассифицированное течение приложено к продукту, изменения значения индуктивности не позднее ±30% из начального значения индуктивности. Держите температуру под (температура окружающей среды плюс автогенная жара) на 125 °C. Когда расклассифицированное течение приложено к продукту, повышение температуры должное к само-топлению должно быть проконтролировано внутри 40 ° c (температура окружающей среды 85 ° c) или 20 ° c (температура окружающей среды 105 ° c).

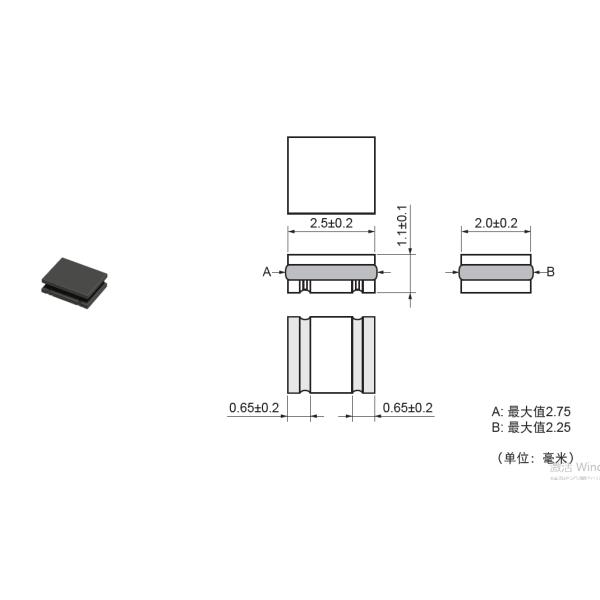

Размеры:

0.47уХ - индуктор силы 22уХ СМД, ядр материала феррита индуктора фиксированного провода обветренное
