Линия трансформатор Мулти обматывая ЭП-919СГ АК сигнала фильтра небольшой для радио
Линия трансформатор Мулти обматывая ЭП-919СГ АК сигнала фильтра небольшой для радио
Спецификации
Номер модели :
ЭП-919СГ
Место происхождения :
Гуандун Китая
Количество минимального заказа :
100/500/1000
Термины компенсации :
TT, Paypal
Способность поставкы :
3000К.ПКС/Монтх
Срок поставки :
Шток или 3 недели
Упаковывая детали :
Поднос в коробке
Название продукта :
Линия трансформатор Ак ЭП-919СГ сигнала фильтра небольшой для радио
Применение :
радио
Тип замотки :
трансформатор Мульти-замотки
Метод охлаждения :
Масл-погруженный тип трансформатор
Номер катушки :
Автотрансформатор
Тип :
Трансформатор ЭЭ настоящий
Описание

Линия трансформатор Ac EP-919SG сигнала фильтра небольшой для радио

Электрические свойства d:

Свойства Условия испытаний   Значение Блок Tol.
Индуктивность 100 КГц 100 mV L 400 μH ±10%
Коэффициент поворотов   n 1:0.25: 0.14:0.14: 0,14   ±3%
Течение сатурации |ΔL/L| < 20% Isat 0,3 тип.
Сопротивление 1 DC @ 20°C RDC1 1,1 Ω максимальный.
Сопротивление 2 DC @ 20°C RDC2 0,8 Ω максимальный.
Сопротивление 3 DC @ 20°C RDC3 98,0 mΩ максимальный.
Сопротивление 4 DC @ 20°C RDC4 98,0 mΩ максимальный.
Сопротивление 5 DC @ 20°C RDC5 98,0 mΩ максимальный.
Индуктивность рассеяния 100 КГц 100 mV LS 4,0 μH максимальный.
Напряжение тока теста изоляции N1,2 => N3,4,5 UT 1500 V (AC)



Общая информация e:
Порекомендовано что температура части не превышает +125°C под условиями наихудшего случая.

  • Температура хранения: -20°C к 60°C
  • Рабочая температура: -40°C к 125°C
  • Условия испытаний электрических свойств: 20°C, RH 33% если не определенный по-разному



Свойства применения D2:

Свойства   Значение Блок
Ввод напряжения Ui 36-57 V (DC)
Напряжение тока 1 выхода (N3) UO1 5,0 V
Течение выхода 1 (N3) IO1 0,27
Напряжение тока 2 выхода (N4) UO2 5,0 V
Течение выхода 2 (N4) IO2 0,27
Напряжение тока 3 выхода (N5) UO3 5,0 V
Течение выхода 3 (N5) IO3 0,27
Вспомогательное напряжение тока (N2) Uaux 9 V
Переключая частота fswitch 200-500 КГц

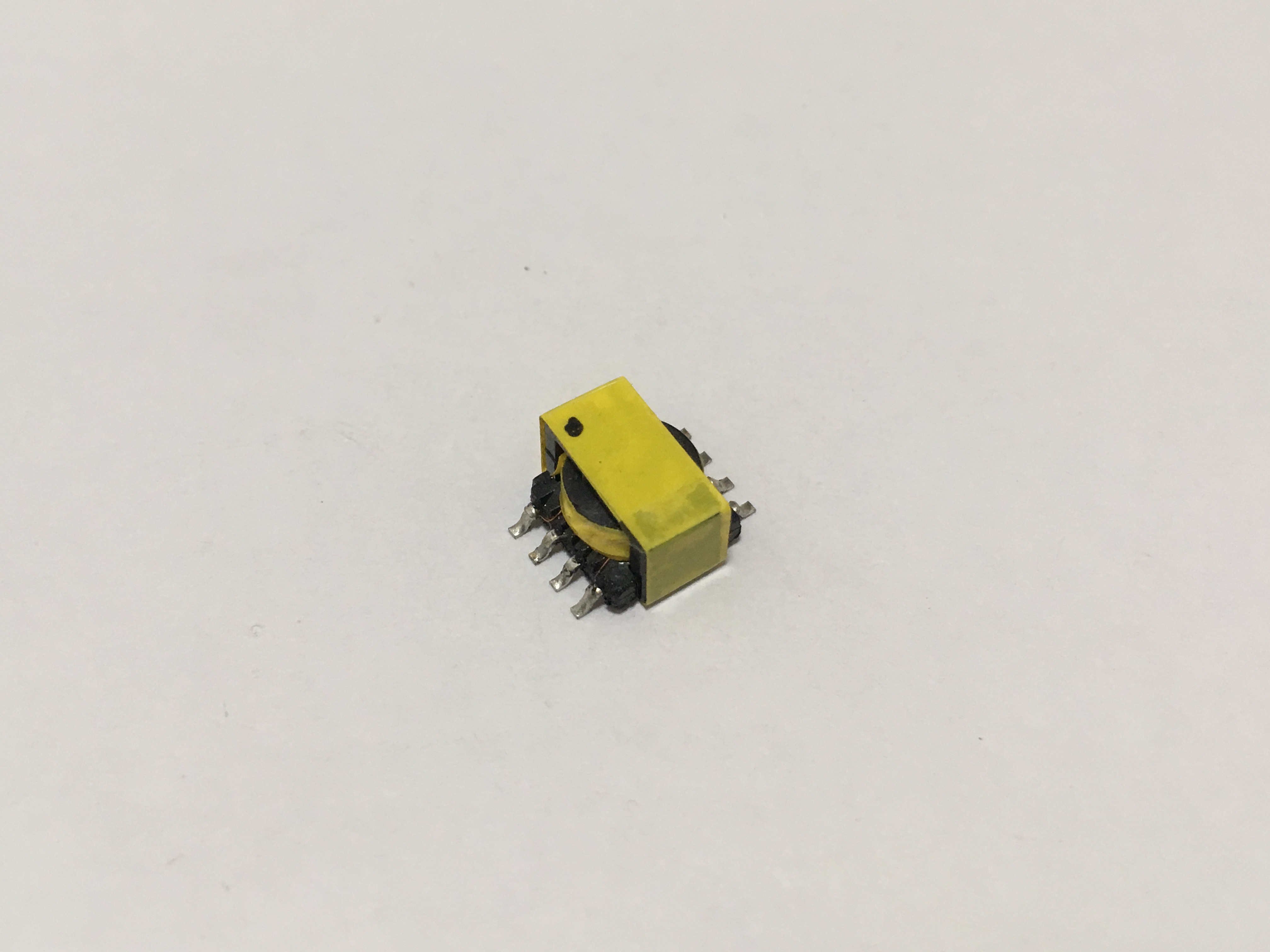

Изображение продукта:

Линия трансформатор Мулти обматывая ЭП-919СГ АК сигнала фильтра небольшой для радио





Линия трансформатор Ac 749119150 сигнала фильтра небольшой для радио

КАК ПРИКАЗАТЬ
1. Пожалуйста отправьте мной ваши схему данных или номер детали вам.
2. Мы предложим цитату замены для вашей ссылки
3. Свободные образцы доступны для вашего утверждения.
4. После того как образец испытывая, мы шагнет в массовый заказ.
5. Proforma фактура отправит для вашего подтверждения
6. После того как товары закончили, мы отправляем товары в вас и говорим вам отслеживая номер.
7. Мы будем отслеживать ваши товары до тех пор пока вы не получите товары.
Примечания:
1. заказы образца доступны.
2. цена могуща быть предметом переговоров для заказов большого количества.
3. подгонянные заказы (заказы OEM/ODM) доступны.
4. свяжитесь мы для доступного списка вкусов. Международные аттестации:
1. ISO9001: 2008
2. UL
3. достигаемость
4. RoHs
