трансформаторы локальных сетей 1000Base-T магнитные для PCB Через-отверстия

Особенности:

1. RoHS УСТУПЧИВОЕ

2. ПЛАСТМАССА: THERMOSET ПЛАСТИКОВЫЙ МАТЕРИАЛ С UL 94V-0 ОЦЕНКИ FLAMMABILTY ИЛИ УЛУЧШАТЬ.

3. SOLDERABILITY: СООТВЕТСТВУЕТ ANSI/J-STD-002, IPC/EIA J-STD-003A.

4. РАБОЧАЯ ТЕМПЕРАТУРА: 0℃ К 70℃

5. ТЕМПЕРАТУРА ХРАНЕНИЯ: - ℃ 20 К ℃ +125

6. ВЛАГА JEDEC: УРОВЕНЬ 1.

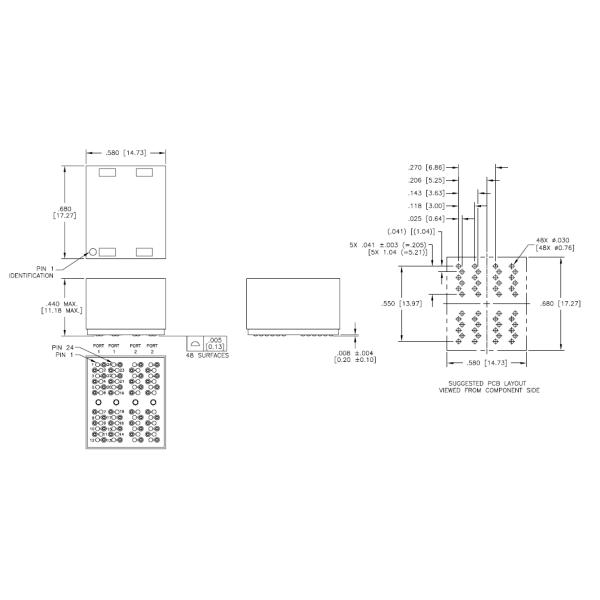

7. РАЗМЕРЫ В ДЮЙМАХ С СЛЕДУЮЩИМИ ДОПУСКАМИ:

.XX = ±.0.1 .XXX = ±.005

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА +25℃ ЕСЛИ НЕ УКАЗАНО ИНОЕ

(ДЛЯ ССЫЛКИ ТОЛЬКО, ИСПОЛЬЗОВАННЫЙ ДЛЯ ИНФОРМАЦИИ ДЛЯ ПОТРЕБИТЕЛЕЙ.)

1. РАБОТАЯ TEMP: 0℃ К 70℃

2. КОЭФФИЦИЕНТ ПОВОРОТОВ: ± 2% 1:1

3. ПОЛЯРНОСТЬ: В СХЕМУ

4. ВНОСИМАЯ ПОТЕРЯ:

        100KHz     -          1 до 25 MHz

      -1,2 dB МАКС        -          -0,2 - МАКСИМУМ dB 0.002*f 1,4

5. ВОЗВРАЩЕННАЯ ПОТЕРЯ (Z ИЗ = 100   ± 15% ОМА)

       . 1 до 40 MHz             40 до 100 MHz

          -16 МИНУТА dB             -10+20 * МИНИМУМ dB ЖУРНАЛА10 (f/80 MHz)

6. ИНДУКТИВНОСТЬ (OCL) (СРЕДСТВА МАССОВОЙ ИНФОРМАЦИИ ВСТАЮТ НА СТОРОНУ, 0℃-70℃)

          МИНУТА 350uH (ИЗМЕРЕННАЯ НА 100KHz, mVRMS 100 И С DC 8 мам КОСЫМ)

7. ПОМЕХА, СМЕЖНЫЕ КАНАЛЫ

           1 MHz                 10 до 100 MHz

           -50 МИНУТА dB          (F/80 MHz) МИНИМУМ dB +55+22*LOG10

8. КОЭФФИЦИЕНТ СБРОСА ЕДИНОГО РЕЖИМА

             2 MHz             30 до 200 MHz

             МИНУТА -50dB       -15 + (f/80 MHz) МИНИМУМ dB 20*LOG10

9. ЗАМОТКА СОПРОТИВЛЕНИЯ 1/2 DC

              .65 ОМА МАКСИМАЛЬНЫЙ

10. РАЗНИЦА СОПРОТИВЛЕНИЯ DC

              МАКСИМУМ ОМОВ ±0.65 (СИММЕТРИЯ ВЫВОДА СРЕДНЕЙ ТОЧКИ)

11. ИЗОЛЯЦИЯ ВХОД-ВЫХОДА

                МИНИМУМ 1500 VRMS НА 60 СЕКУНДАХ

трансформаторы локальных сетей 1000Base-T магнитные для PCB Через-отверстия

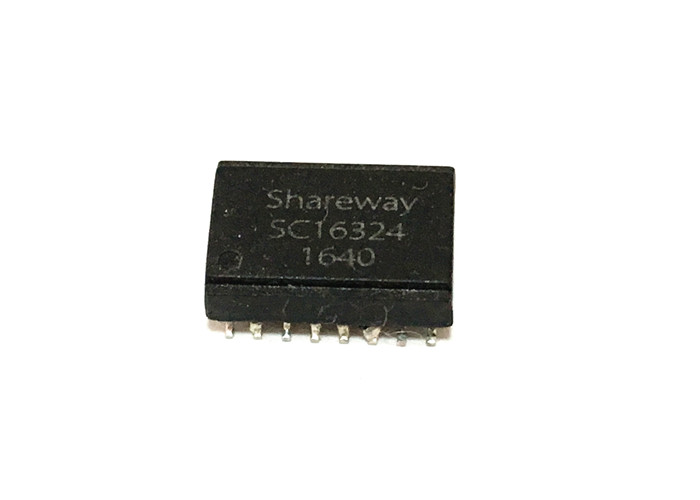

ИЗОБРАЖЕНИЕ ПРОДУКТА

трансформаторы локальных сетей 1000Base-T магнитные для PCB Через-отверстия

КАК ПРИКАЗАТЬ

1. Пожалуйста отправьте мной ваши схему данных или номер детали вам.
2. Мы предложим цитату замены для вашей ссылки
3. Свободные образцы доступны для вашего утверждения.
4. После того как образец испытывая, мы шагнет в массовый заказ.
5. Proforma фактура отправит для вашего подтверждения
6. После того как товары закончили, мы отправляем товары в вас и говорим вам отслеживая номер.
7. Мы будем отслеживать ваши товары до тех пор пока вы не получите товары.

Примечания:
1. заказы образца доступны.
2. цена могуща быть предметом переговоров для заказов большого количества.
3. подгонянные заказы (заказы OEM/ODM) доступны.
4. свяжитесь мы для доступного списка вкусов. Международные аттестации:
1. ISO9001: 2008
2. UL
3. достигаемость
4. RoHs
