плата с печатным монтажом PCB Soldmask HASL толщины меди 1oz белая поверхностная

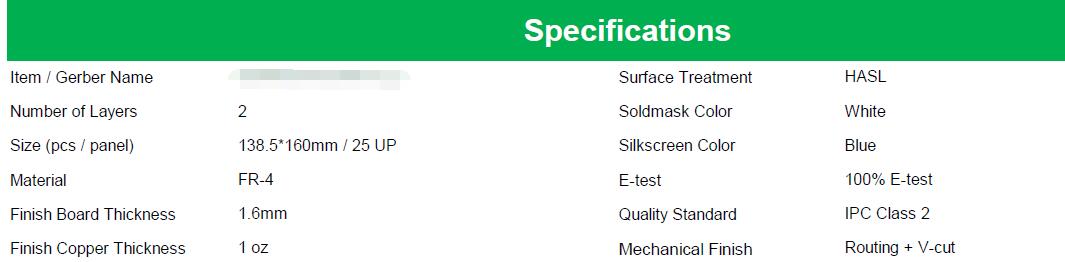

Спецификации

Номер модели :

PCB-B-326494647

Место происхождения :

Китай

Количество минимального заказа :

Способность поставкы :

20000 ск.м/месяц

Срок поставки :

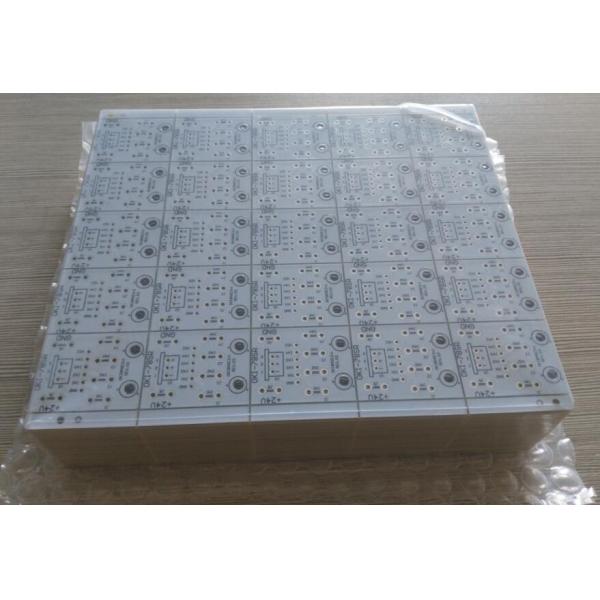

Упаковывая детали :

вакуум

Склады :

Материал :

FR-4

Толщина доски :

1.6 мм

медь :

1 унция

Поверхность :

HASL ЕСЛИ

Размер :

138.5*160 мм / 25UP

Описание

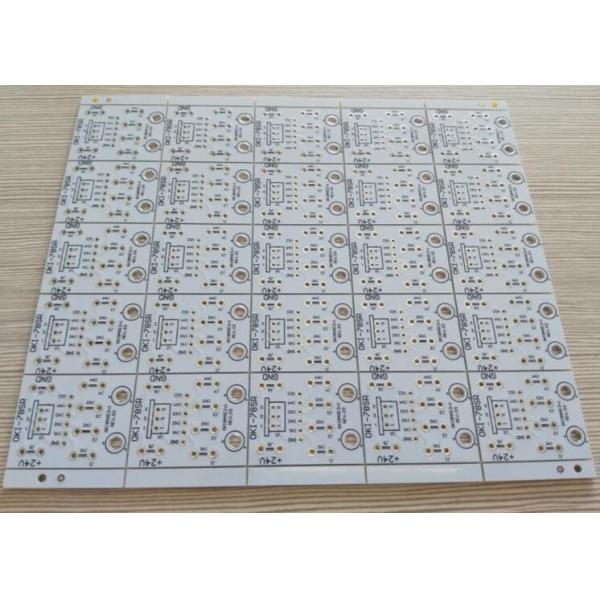

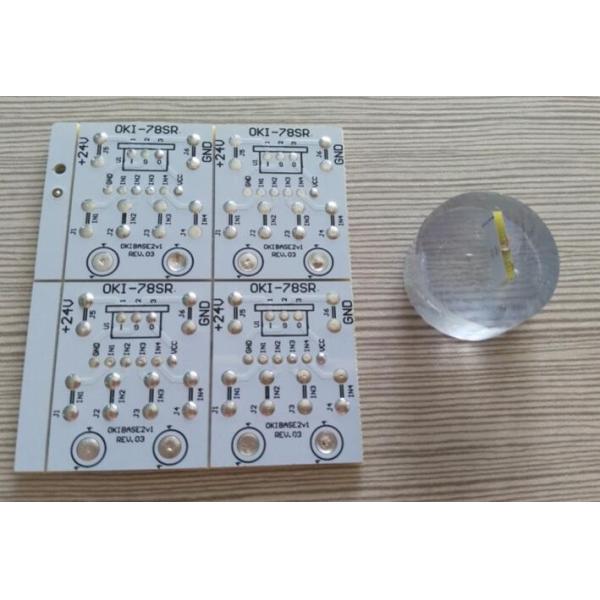

Это двойник встало на сторону ПКБ с солдмаск белизны поверхностного покрытия толщины ХАСЛ меди 1оз 1.6мм

Как сделать заказ заказ:

Дознание с гербер
цитата согласно файлу гербер
Клиенты соглашенные с ценой
Клиенты отправляют ПО
ПИ обеспеченный для данных по оплаты
Аранжированная оплата
Процесс инженерства, вопрос о ЭК-инженерства подтверженный (если ЭК), то перед продукцией
аранжированная продукция
Аранжированная доставка
Отслеживать состояния доставки
Обратные связи с клиентом
Повторите заказ

Больше информации о КАЗ:

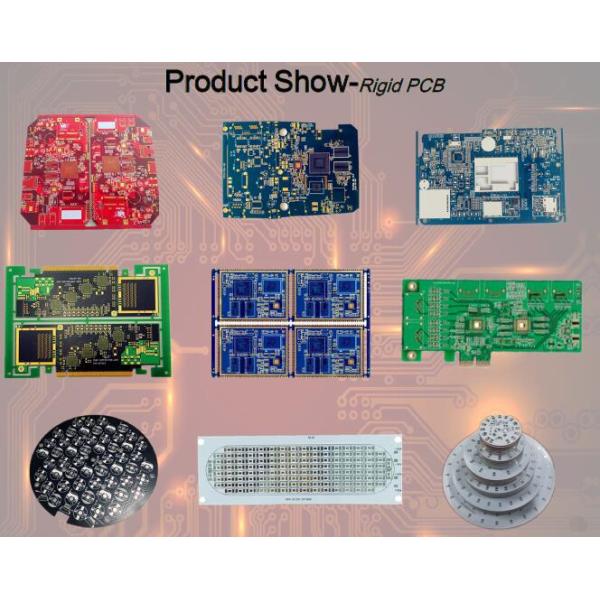

Производственная мощность - твердый ПКБ

Деталь	Производственная мощность
Тип продуктов	Определите, который встали на сторону, двойные вставать на сторону & разнослоистый
Максимальный размер доски	Встали на сторону одиночный & двойной, который: 600*1500мм
Максимальный размер доски	Разнослоистый: 600*1,200 мм
Поверхностный финиш	ХАСЛ, ЭНИГ, ОСП, серебр погружения, золотой палец, етк.
Слои	1~20
Толщина Боад	0.4~4.0мм
Низкопробная медь	18ум (1/2оз), 35ум (1оз), 70ум (2оз), 105ум (3оз), 150ум (4оз), 300ум (8оз)
Материал доски	ФР-4, алюминиевое основание, Полымиде, медное основание, керамическая основа
Минимальный сверля размер отверстия	0.1мм
Минимальная линия ширина & космос	0.075мм
Платтинг золото	Толщина 2.5~5ум плакировкой никеля, толщина 0.05~0.1ум золота
Распылять олова	Толщина 2.5~5ум олова
Филируя космос	провод & край: 0.15мм, отверстие & край: 0.2мм, допуск контура: +/-0.1мм
Чамфер гнезда	Угол: Глубина 30°/45°/60°: 1~3мм
В-отрезок	Угол: Глубина 30°/45°/60°: 1/3 из толщины доски, минимальное айсе: 80*80мм
Включеный-выключеный тест	Максимальный испытательный участок: 400*1,200мм
	Максимальная тестовая точка: 12 000 пунктов
	Максимальное напряжение тока испытания: 300В
	Максимальное сопротивление изоляции: 100мΩ
Допуск управлением импеданса	± 10%
Паяя выносливость	85℃~105℃/280℃~360℃
