4 слоя FR4 ПКБ, сборка электронных платок и многослойная сборка ПКБ

Особенности

• Сборка поверхностных пластин (как жесткие, так и гибкие пластинки);FR4 Материал, соответствует стандарту 94V0
• Одностороннее обслуживание OEM, & PCBA контрактное производство:
• Услуги по производству электронных контрактов
• через сборку отверстий/сборку DIP;
• Сборка для скрепления;
• Окончательная сборка;
• Полноценное построение коробки под ключ
• Механическая/электрическая установка
• Управление цепочкой поставок/закупки компонентов
• изготовление ПХБ;
• Техническая поддержка/Услуга ODM
• Обработка поверхности:OSP, ENIG, HASL без свинца, охрана окружающей среды
• Соответствует требованиям UL, CE, ROHS
• Отправка по DHL, UPS, TNT, EMS или по требованию клиента

PCBAТехнические возможности

    Сборка электронных платокявляется производственным процессом сборки и соединения электронных компонентов на печатных платах (PCB) для создания функциональных электронных устройств.

Ключевыми этапами в процессе сборки электронной платы являются:

Производство ПКБ:
ПХБ изготавливаются путем наложения слоев и нанесения следов меди на непроводимую подложку, такую как стекловолокно или другой диэлектрический материал.
Дизайн печатных плат, включая следы меди, расположение компонентов и другие особенности, часто создается с использованием программного обеспечения для компьютерного проектирования (CAD).

Закупка компонентов:
Необходимые электронные компоненты, такие как резисторы, конденсаторы, интегральные схемы и соединители, приобретаются у поставщиков.
Осторожно выбирайте компоненты, основываясь на их электрических характеристиках, физическом размере и совместимости с конструкцией печатных плат.

Расположение элемента:
Электронные компоненты размещаются на ПКБ с использованием ручных или автоматических методов, таких как машины для подбора и размещения.
Размещение компонентов руководствуется конструкцией ПКБ, чтобы обеспечить правильную ориентацию и выравнивание на доске.

Сварка:
Компоненты прикрепляются к ПХБ и электрически соединяются посредством процесса сварки.
Это может быть сделано с помощью различных методов, таких как волновая сварка, сварка с обратным потоком или селективная сварка.
Сварка образует электрически проводящее и механическое соединение между проводами компонента и медными подкладками ПКБ.

Проверка и испытания:
Сборный ПКБ проходит визуальную проверку и различные процедуры тестирования для обеспечения качества и функциональности схемы.
Эти испытания могут включать электрические испытания, функциональные испытания, испытания на окружающую среду и испытания надежности.
Любые дефекты или проблемы, обнаруженные во время проверки и испытаний, будут устранены до окончательной сборки.

Очистка и конформическое покрытие:
После процесса сварки ПХБ можно очистить, чтобы удалить оставшийся поток или загрязнители.
В зависимости от применения, на ПХБ может быть нанесено соответствующее покрытие для обеспечения защиты окружающей среды и повышения надежности.

Конечная сборка и упаковка:
Испытанные и проверенные ПХБ могут быть интегрированы в более крупные системы или корпуса, такие как шасси, корпуса или другие механические компоненты.
Затем собранные продукты упаковываются и готовятся к отгрузке или дальнейшему распространению.


Сборка электронных платокявляется важнейшим процессом в производстве электронных устройств, обеспечивающим надежную и эффективную работу конечного продукта.меры по точному производству и контролю качества для обеспечения высококачественных электронных систем.

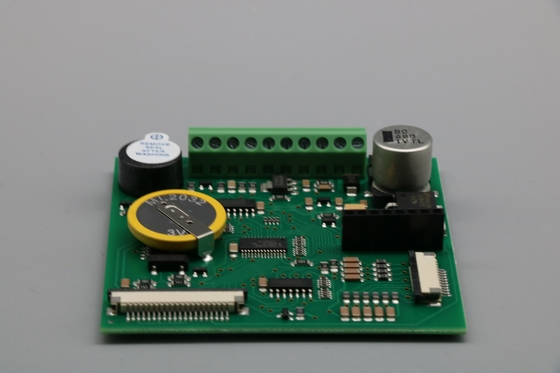

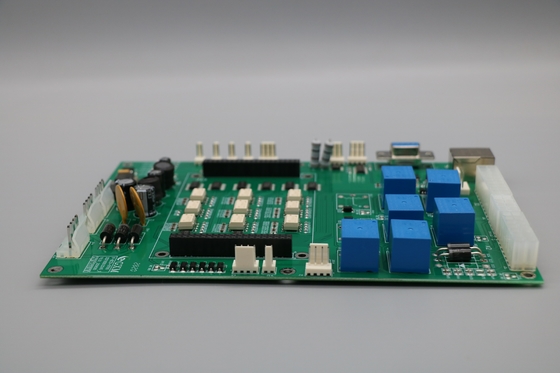

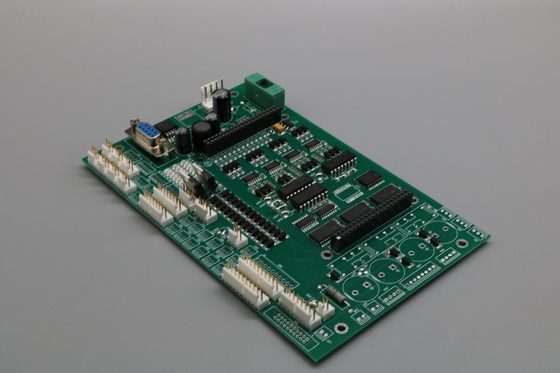

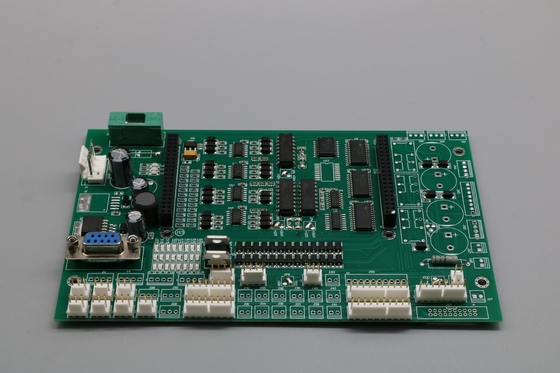

Картины PCBA
