LED SMD Chip LED Strip Light Making Machine Rope Light Автоматическая линия производства SMT

Спецификации

Номер модели :

YT10S

Место происхождения :

Китай

Минимальное количество заказов :

Условия оплаты :

L/C, T/T

Способность к поставкам :

50 наборов в рот

Время доставки :

30 дней после сдачи на хранение

Подробная информация об упаковке :

Наша упаковка сделана из деревянной коробки с пакетом вакуума, и мы обещаем поставить товары не позд

Имя :

СМТ-машина для подбора и размещения, СМТ-накопитель микросхем, СМТ-насадка

Силовое питание :

AC220V 50HZ

Гарантия :

1 год

Размер :

1490*2190*1650 мм

Скорость установки :

48000CPH

Устанавливать высоту :

< 16 мм

Общая масса :

1850kg

Состояние :

100% оригинальный, совершенно новый.

Применимые компоненты :

0402,0805,0603,1206, SOP

Применение :

Производственная линия SMD, машина стрелка установки SMT, производственная линия SMT, для машины SMT

Описание

Высокая скоростьАвтоматическая выборка и размещение машины СМТ производственная линия

Особенности машины SMT

YT10S высокоскоростная автоматическая машина для подбора и размещения с новым решением: Y-осевой привод с двойным приводом, структура портала, улучшение точности, скорости и точности. и YT10S с гибкими возможностями передачи PCB,многостанционный, многоматериальная установка

Применить к 0402 ~ 35 * 35mm компоненты должны иметь опцию фиксированной камеры

Размер печатного листа: 500*450 мм, 50*50 мм

Применение:электрический драйвер,бытовые электрические панели, светодиодные светильники,подсвечивающие лампы, уличные светильники, панельные светильники, продукты 3C и т.д.

Особенность 1 Международный патент: головка размещения

Интегрированный руководитель размещения
Легкая, голова полностью сформирована,
10 наборов осей Z независимы друг от друга
управляемые модульным магнитным линейным
двигатель, который значительно улучшает скорость,
точность и стабильность

Система точных углов
Модульная угловая система самостоятельно контролирует угол каждого компонента для обеспечения высокой точности размещения. 10 всасывающих сосочек на голову, с расстоянием до центра 16 мм.

Устройство для обнаружения вакуума
Каждая головка размещения с независимым
функцию обнаружения, которая улучшает
устойчивость оборудования и
надежность продукта.

Технический параметр машины SMT

Модель	YT10S
Размер
Длина	1480 мм
Ширина	2020 мм
Высота	1650 мм
Общая масса	2380 кг
ПХБ
Протяженность PCB ширина	Максимум: 500450 мм ((1200450 вариант) Min: 50*50 мм
Толщина ПКБ	0.5-5 мм
Застегивание ПКБ	Зажимание цилиндров, регулируемая ширина рельса
Режим установки	Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение
О.С.
Система	Windows7
Программа	НИОКР самостоятельно
Дисплей	Монитор с светодиодными лампами
Устройство ввода	Клавиатура, мышь
Система зрения
Номер камеры	1 PCS (камера зрения на полете головы)
Номер камеры	Камера 2 PCS Mark
Увеличение точности установки	CHIP±0,03 мм QFP±0,025 мм Cpk
Высота установки	16 мм (другая высота может быть настроена)
Скорость установки	48000 CPH ((В лучшем состоянии)
Компоненты	0201 ~ 15 мм упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201 ~ 35 * 35 мм), Другие размеры компонентов могут быть настроены
Скорость компонентов	0.2 мм
Номер станции питания	52 ПКС (104 вариант ПКС)
Количество сопла	10 шт.
Сила	220AC 50Гц
Потребление энергии	1.5кВт
Окружающая среда	23°C±3°C
Скорость передачи	> 1000 мм/сек
Направление передачи	Одинокий ((левый→ правый или правый→ левый)
Режим передачи	Онлайн диск
Режим положения	Оптические
Потребление газа	0.4-0.6mpa (4-6kgf/cm2) 600N/min
Электрическое управление	Независимые исследования и разработки ETON
Модуль управления картой движения 1 комплект	Независимые исследования и разработки ETON
Оси X, Y, Z. Путь движения	Высококачественный магнитный линейный мотор
Путь кормления	Интеллектуальная питательная установка с двойным двигателем
Интерфейс системы управления производством MES	Настраиваемый

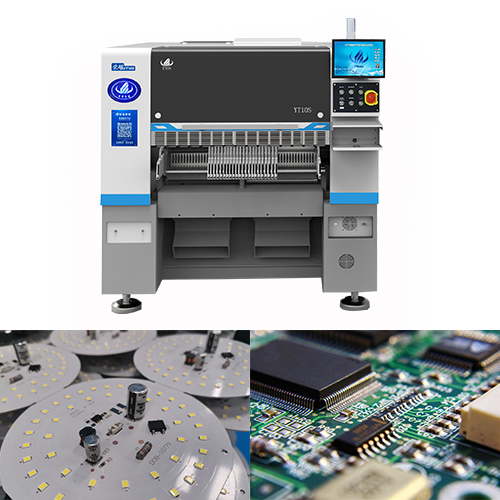

Фотографии SMT машины
