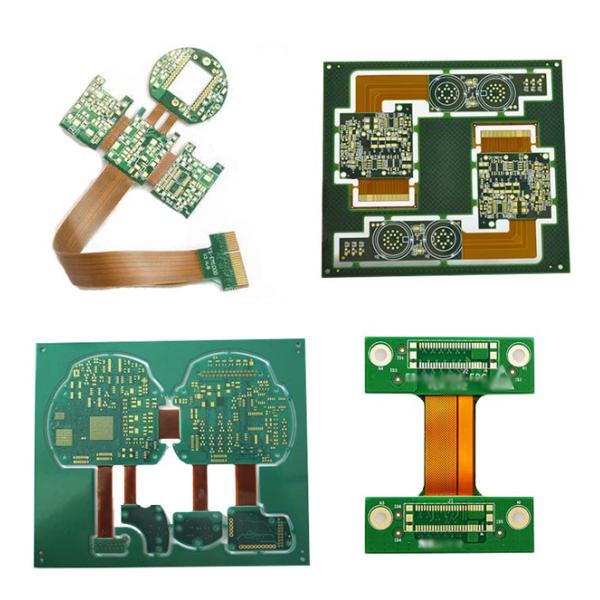

Номер модели:

ZYX-21745GT

Место происхождения:

Шэньчжэнь, Китай

Основное вещество:

PI

Фирменное наименование:

BQZYX+

Медная толщина:

1oz

Толщина доски:

0.15mm

Минимальн Отверстие Размер:

0.1mm

Минимальная линия ширина:

0.1mm

Минимальный интервал между строками:

0.1mm

Поверхностная отделка:

Золото погружения

Маска припоя:

Желтый цвет

Silkscreen:

Белый/черный

Тест:

Зонд/испытательная установка летая

Обслуживание:

PCB OEM

Детали

Возможности изготовления

Примечания

Отсчет слоя

1-10 слоев

если ваш заказ PCB над 10 слоями, то пожалуйста свяжитесь ваше обслуживание клиента для цитаты.

Материал

Алюминий FR-4 94V0/

Для FPC, HDI, ROGERS, HALOGEN-FREE, ВЫСОКОГО TG ETC., контакта ваше обслуживание клиента.

Максимальный размер

500x1100mm

Максимальный размер PCB PCBGOGO 50*40cm. и мы признаваем более длинную доску PCB которая максимальная длина 1100MM

Минимальный размер

3mm*3mm

Максимальный размер панели

50cm*45cm

Минимальный размер панели

7.5*7.5cm

Если вам нужен v-отрезок, то это минимальный размер панели в PCBGOGO

Размер допуска доски
(План)

±0.2mm

Допуск CNC ±0.2mm, допуск v-отрезка ±0.5mm

Толщина доски

0.4-2.4mm

Толщина допуска доски
(t≥1.0mm)

±10%

Внимание оплаты: по мере того как возможность (PTH, маска припоя и другие) добавит толщину доски, мы обычно используем плюс допуск.

Толщина допуска доски
(t≥1.0mm)

±0.1mm

Внимание оплаты: по мере того как возможность (PTH, маска припоя и другие) добавит толщину доски, мы обычно используем плюс допуск.

Минимальная линия ширина

4mil (0.1mm)

Минимальная линия ширина 0.1mm; По отоношению к разнослоистому PCBs, минимальная линия ширина для внутренн-слоя 0.175mm

0.1mm/4mil для наружного слоя. Если минимальная линия ширина чем 6 mil, то будут наценка/гонорар.

Минимальн Линия Космос

4mil (0.1mm)

Минимальный интервал между строками 0.15mm/6mil. Если минимальный интервал между строками более менее чем 6mil, то он поручит дополнительную плату.

Наружная толщина меди слоя

35um/70um/105um
(1OZ/2OZ/3OZ)

Оно значит толщину меди в наружном слое. 1 OZ=35um, 2OZ=70um, 3OZ=105um.

Внутренняя толщина меди слоя

35um/50um
(1OZ/1.5OZ)

Дефолт 1 OZ, но если вы имеете особенное требование, то 1,5 OZ приемлемы.

Ряд диаметра сверла

0.2-6.3mm

Минимальн Размер сверла через CNC 0.2mm 6.3mm максимальный размер.

Кольцевое кольцо

≥0.1mm (4mil)

Если кольцевое кольцо более небольшое, то но достаточный космос, никакой предел для кольцевого размера кольца. Но если нет достаточно
космос соединенный с плотными линиями, кольцевой размер кольца должен быть сверх 0.1mm

Законченный размер отверстия

0,2--6.20mm

Потому что медь покроет поверхность отверстия, законченный размер отверстия более небольшой чем он в файле Gerber

Допуск размера законченный
Отверстие (CNC

±0.08mm

Допуск законченного размера отверстия ±0.08mm. Например, если сверло внутри файл Gerber 0.6mm, то законченное сверло будет
0.52-0.68mm на стандарте.

Тип маски припоя

LPI

LPI общая польза в изготовлении PCB.

Минимальн Ширина сказания

≥0.15mm

Минимальная ширина сказания 0.15mm, если она более небольшая, то сказание в законченной доске будет не ясна.

Минимальная высота сказания

≥0.8mm

Минимальная высота сказания 0.8mm, если она более небольшая, то сказание в законченной доске будет не ясна

Высота ширины сказания

1:5

Соответствующая пропорция ширины и высоты хороша для изготовления PCB.

Пространство между трассировка и
Край доски

≥0.3mm (12mil)

Трасса: пространство между линия и рамка должно быть сверх 0.3mm. панель V-отрезка: пространство между линия и линия v-отрезка должно быть сверх
0.4mm.

Panelization

V-вести счет, Плат-трасса,
Плат-трасса с прокалыванием
(Отверстия печати)

Выйдите минимальный зазор 1.6mm между досками для перерыв-трассы. Для panelization V-счета, установите пространство между доски для того чтобы быть нул.

Минимальная апертура в полу-отверстии
технология

0.6mm

Полу-отверстие особенная технология и минимальная апертура должна быть сверх 0,6 mm
