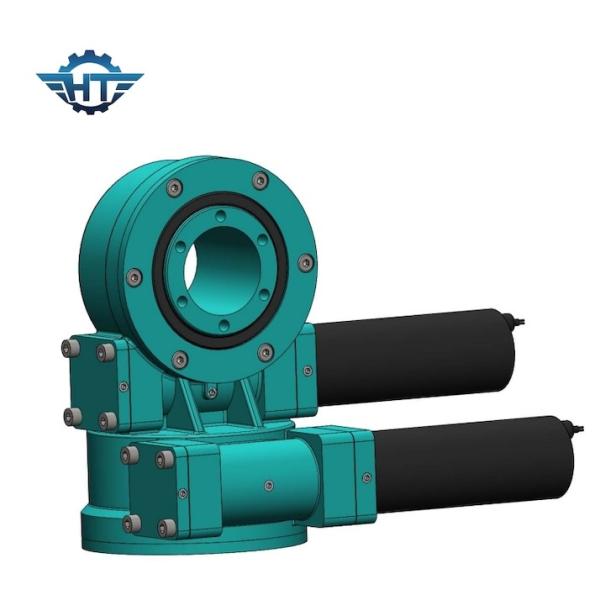

Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения
Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения
Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения
Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения
Спецификации
Номер модели :
СДЭ7"
Место происхождения :
Китай
минимальное количество для заказа :
1 кусок
Условия оплаты :
Л/К, Т/Т, западное соединение
Возможность поставки :
2000 шт в месяц
Срок поставки :
15~45 дней
Детали упаковки :
фанерный ящик
Материал :
50Mn, 42CrMo
Модель :
СДЭ7"
Передаточное число :
57:1
Номинальный выходной крутящий момент :
2000 Нм
удерживающий крутящий момент :
13500 Нм
Крутящий момент :
13200 Нм
Эффективность :
40%
Стандартный цвет :
RAL 9006
Осевая нагрузка :
34 кН
Радиальная нагрузка :
58 кН
Описание

Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения

Описание малого поворотного привода

Поворотные приводы Hangtuo обеспечивают большое передаточное число в одной ступени передачи, оптимизированное по соотношению веса и производительности.Подшипники и шестерни собраны в низкопрофильный, самоудерживающийся и готовый к установке корпус, что позволяет изделию реагировать на все осевые и радиальные силы и результирующие опрокидывающие моменты, возникающие в самых сложных условиях.Эти легко адаптируемые продукты также отличаются высокой ударопрочностью, длительным сроком службы, плавным вращением, защитой подшипников и вариантами герметичных приводов.Все технические преимущества в сочетании с ведущими в отрасли стандартами качества делают продукты Hangtuo идеальными кандидатами для критически важных приложений в тяжелых условиях.

Поворотный привод двойной оси небольшой с почищенным щеткой мотором 24ВДК для солнечной системы слежения

Параметры поворотных приводов модели SDE

Параметры производительности модели SDE
Модель Номинальный выходной крутящий момент (Нм)

Крутящий момент

(кН.м)

 Удерживающий крутящий момент (кН.м) Осевая нагрузка (кН) Радиальная нагрузка (кН) Соотношение Эффективность

Точность

(степень)

 IP

Рабочий этап

(℃)

 самоблокирующийся Вес (кг)
3" 600 1,5 5,8 10 15 31:1 40% ≤0,15 66 -40～+80 Да 25 кг
5 дюймов 800 6 9.2 16 27 37:1 40% ≤0,15 66 -40～+80 Да 34 кг
7 дюймов 2000 г. 7,5 13.2 34 58 57:1 40% ≤0,15 66 -40～+80 Да 56 кг
9 дюймов 4300 16 27,2 60 130 61:1 40% ≤0,15 66 -40～+80 Да 92 кг
12 дюймов 5800 25 41 77 190 78:1 40% ≤0,15 66 -40～+80 Да 160 кг
14 дюймов 6750 48 45 110 230 85:1 40% ≤0,15 66 -40～+80 Да 224 кг
17 дюймов 9460 67 54 142 390 102:1 40% ≤0,15 66 -40～+80 Да 320 кг
21 дюйм 16000 89 65 337 640 125:1 40% ≤0,15 66 -40～+80 Да 492 кг
25 дюймов 21450 112 89 476 950 150:1 40% ≤0,15 66 -40～+80 Да 705 кг

Принцип работы поворотного привода

Червяк приводится в движение двигателем, который приводит во вращение внешнее кольцо поворотного кольца;внешнее кольцо выводит крутящий момент через фланец, а внутреннее кольцо поворотного кольца фиксируется в корпусе.Привод поворота имеет реверсивную самоблокировку благодаря червячной передаче с реверсивной самоблокировкой.

Глоссарий ключевых параметров

Опрокидывающий момент: Крутящий момент представляет собой произведение нагрузки на расстояние между положением нагрузки и центром опорно-поворотного устройства.Если крутящий момент, создаваемый нагрузкой и расстоянием, превышает номинальный крутящий момент опрокидывающего момента, поворотный привод перевернется.
Радиальная нагрузка:Нагрузка вертикально к оси опорно-поворотного устройства
Осевая нагрузка:Нагрузка параллельна оси поворотного подшипника
Удерживающий момент:Это обратный крутящий момент. Когда привод вращается в обратном направлении и детали не повреждены, максимальный достигнутый крутящий момент называется удерживающим крутящим моментом.
Самоблокирующийся:Только под нагрузкой поворотный привод не может вращаться в обратном направлении и поэтому называется самоблокирующимся.

Индивидуальные услуги


1. Специальный дизайн на основе различных приложений и проектов
2. Могут быть согласованы различные типы двигателей, такие как гидравлические двигатели, шаговые двигатели, электрические двигатели и т. д.
3. Доступны различные цвета в соответствии с кодом RAL;наш стандартный цвет RAL 9006.
